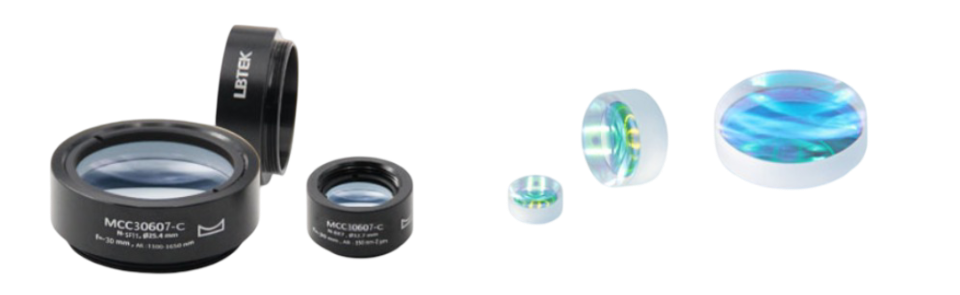

MCC3-C - плоско-вогнутые линзы с просветляющим покрытием
- Материал оптического компонента: N-SF11.
- Диаметр: 6 мм, 25,4 мм.
- Фокусное расстояние: от -30 до -6 мм.
- Диапазон длин волн: 1100 - 1650 нм.
- Серия линз в оправе - MCС3-С, без оправы - CС3-С.
Плоско-вогнутые линзы - это оптические компоненты, одна сторона которых вогнутая, а другая плоская. Они применяются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения. Для уменьшения сферических аберраций рекомендуется направлять пучок на вогнутую поверхность линзы. Компания LBTEK предлагает серии линз MCС3-С и CС3-С, изготовленные из высококачественного материала N-SF11 и предназначенные для работы в спектральном диапазоне от 1100 до 1650 нм. Материал N-SF11 обладает относительно небольшим числом Аббе, в связи с чем удобен для работы с небольшими фокусными расстояниями, и низкой химической активностью, что позволяет применять его при работе с агрессивными (щелочными или кислотными) средами. Антибликовое покрытие линзы представляет собой твердую термостойкую оксидную пленку, минимизирующую блики и отражения в определенном диапазоне длин волн. Плоско-вогнутые линзы данной серии имеют отрицательные значения фокусного расстояния, равные -30 и -6 мм, и 2 вариации диаметра: 6 и 25,4 мм.
Компания LBTEK предлагает данные оптические компоненты в двух вариантах исполнениях: линзы в стандартных оправах (серия MCC3-С) и линзы без оправы (серия CC3-С). Для удобства идентификации на корпусе нанесена гравировка с указанием модели, типа, диаметра и фокусного расстояния, что позволяет быстро и точно определять параметры линзы. LBTEK гарантирует высокое качество продукции благодаря строгому контролю на всех этапах производства.
Параметр | Значение | Ед.измерения | |
---|---|---|---|
Серия | MCС3-С | CС3-С | |
В оправе | да | нет | |
Материал | N-SF11 | ||

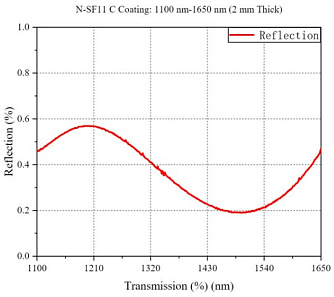

Покрытие | AR-покрытие (Ravg<0,5%) | ||
Диапазон длин волн | 1100 - 1650 | нм | |
Диаметр |
6 25,4 |
мм | |
Допуск на диаметр | +0,0 / -0,1 | мм | |

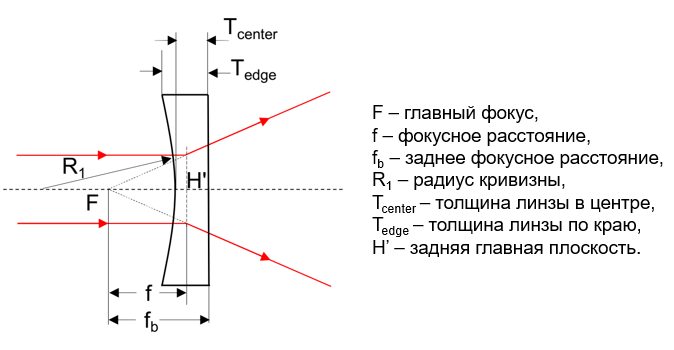

Толщина центра | 1,5 - 3,5 | мм | |
Допуск на толщину по центру | ±0,1 | мм | |
Толщина края | 2,6 - 7,3 | мм | |
Фокусное расстояние | от -30 до -6 | мм | |
Допуск на фокусное расстояние | ±1 | % | |
Заднее фокусное расстояние | от -32 до -6,8 | мм | |
Эксцентриситет | <3 | угл.мин. | |
Качество обработки поверхности | 40/20 |
