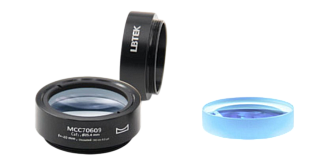

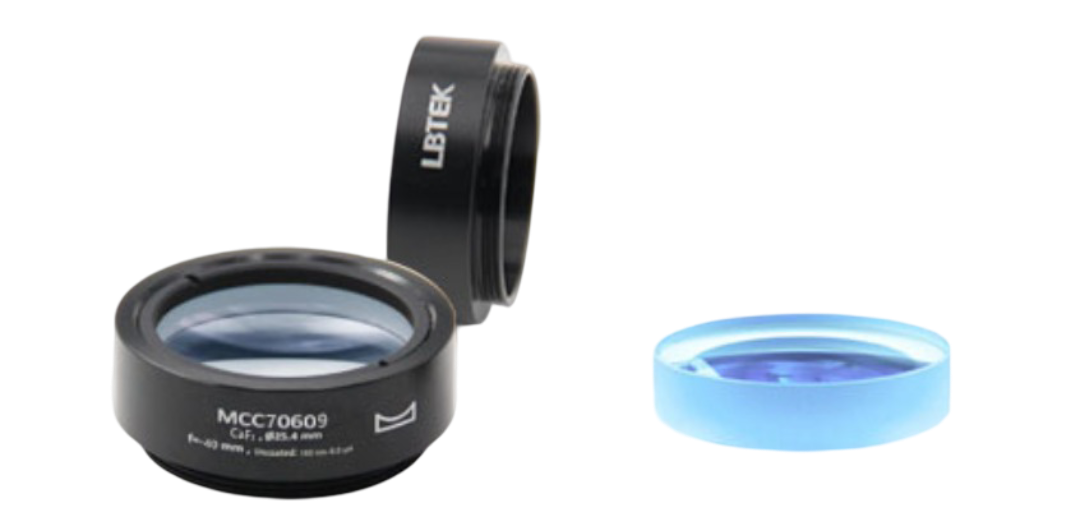

MCC7 - плоско-вогнутые линзы без покрытия

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую поверхность. Линзы используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения в комбинации с другими линзами.
  • Материал оптического компонента: СаF2.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: от -500 до -40 мм.
  • Диапазон длин волн: 200 нм - 8 мкм.
  • Серия линз в оправе - MCС7, без оправы - CС7.
Производитель:  LBTEK

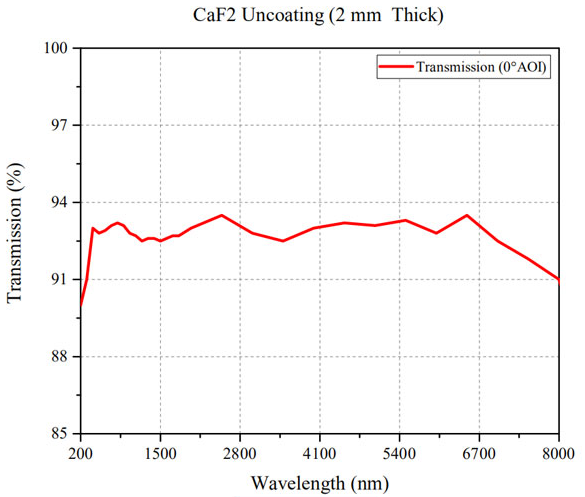

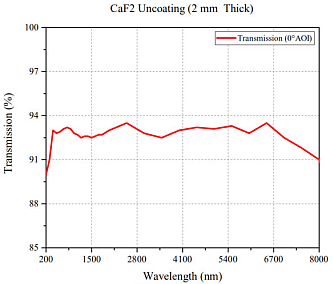

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую сторону. Эти линзы относятся к рассеивающему типу линз, они обладают отрицательным фокусным расстоянием. Линзы данного типа используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения. Направленный коллимированный пучок на вогнутую поверхность плоско-вогнутой линзы позволяет уменьшить сферические аберрации. Плоско-вогнутые линзы компании LBTEK серии MCC7/CC7 изготовлены из высококачественного монокристаллического CaF2 (фторида кальция) и обладают высоким коэффициентом пропускания в широком спектральном диапазоне 200 нм - 8 мкм. Фторид кальция обладает высоким порогом лазерного повреждения (LIDT), что позволяет использовать его при работе с эксимерными лазерами. Доступны к заказу плоско-вогнутые линзы без покрытия диаметром 25,4 мм с фокусным расстоянием в диапазоне от -500 до -40 мм в зависимости от модели.

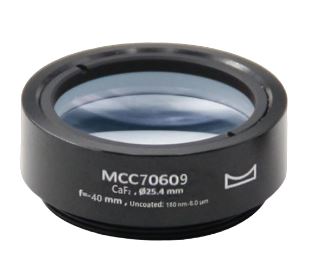

В настоящее время предлагаются в стандартных оправах (серия MCC7) и линзы без оправы (серия CC7). На поверхности оправы выгравированы модель, тип, диаметр и фокусное расстояние линзы, что упрощает процесс определения параметров. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MCС7 CС7
В оправе да нет
Материал СаF2
Покрытие Без покрытия
Диапазон длин волн 200 - 8000 нм
Диаметр 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм

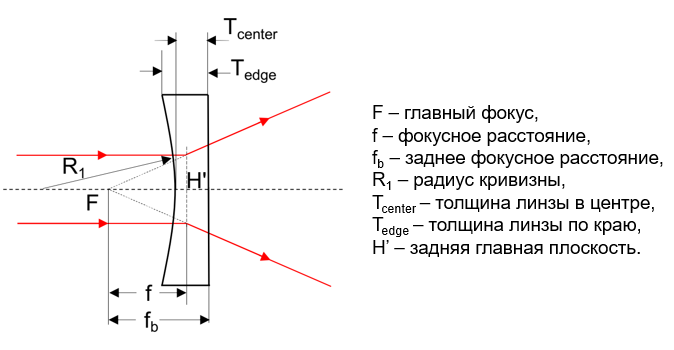

Толщина центра 2 - 4 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 4,4 - 7,5 мм
Фокусное расстояние от -500 до -40 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -502,8 до -17,4 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CC70609 Плоско-вогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -40 мм. Заднее фокусное расстояние: -41,4 мм. Диапазон длин волн: 200 нм - 8 мкм.
CC70612 Плоско-вогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -76,7 мм. Диапазон длин волн: 200 нм - 8 мкм.
CC70613 Плоско-вогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102,1 мм. Диапазон длин волн: 200 нм - 8 мкм.
CC70617 Плоско-вогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -200 мм. Заднее фокусное расстояние: -202,4 мм. Диапазон длин волн: 200 нм - 8 мкм.
CC70621 Плоско-вогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -500 мм. Заднее фокусное расстояние: -502,8 мм. Диапазон длин волн: 200 нм - 8 мкм.
МCC70609 Плоско-вогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -40 мм. Заднее фокусное расстояние: -41,4 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCC70612 Плоско-вогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -76,7 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCC70613 Плоско-вогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102,1 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCC70617 Плоско-вогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -200 мм. Заднее фокусное расстояние: -202,4 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCC70617 Плоско-вогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -500 мм. Заднее фокусное расстояние: -502,8 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
