MCC-A - плоско-вогнутые линзы с просветляющим покрытием

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую сторону, используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 6 мм, 12,7 мм, 25,4 мм.
  • Фокусное расстояние: от -100 до -24 мм.
  • Диапазон длин волн: 400 - 700 нм.
  • Серия линз в оправе - MCС-А, без оправы - CС-А.
Производитель:  LBTEK

Плоско-вогнутые линзы представляют собой оптические элементы с вогнутой и плоской сторонами, которые используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения. Для уменьшения сферических аберраций пучок должен падать на вогнутую поверхность линзы. Серия линз MCС-А/CС-А компании LBTEK изготовлена из высококачественного оптического стекла N-BK7. Рабочий диапазон длин волн составляет от 400 до 700 нм. Нанесение просветляющего покрытия на оптические элементы позволяет минимизировать отражение в определённом диапазоне длин волн. Просветляющее покрытие обеспечивает отражательную способность <0,5%. Плоско-вогнутые линзы с просветляющим покрытием представлены в 3 размерах: 6 мм, 12,7 мм и 25,4 мм. Фокусное расстояние находится в диапазоне от -100 до -25 мм в зависимости от модели.

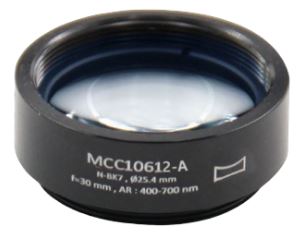

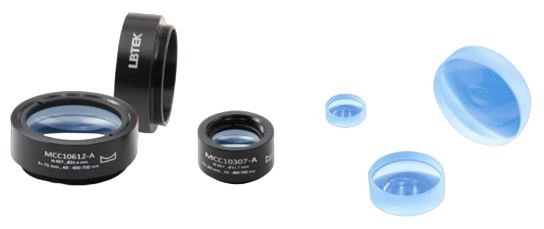

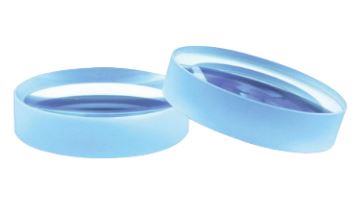

Линзы устанавливаются в стандартные оправы (серия MCС-А), на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния, что упрощает процесс определения параметров. Также к заказу доступны линзы без оправы (серия CС-А). LBTEK гарантирует высокое качество продукции благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия МCС-А CС-А
В оправе да нет
Материал N-BK7

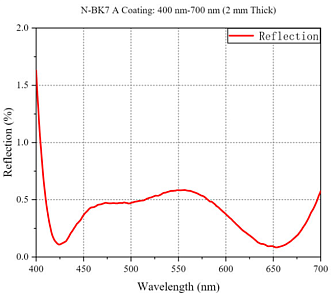

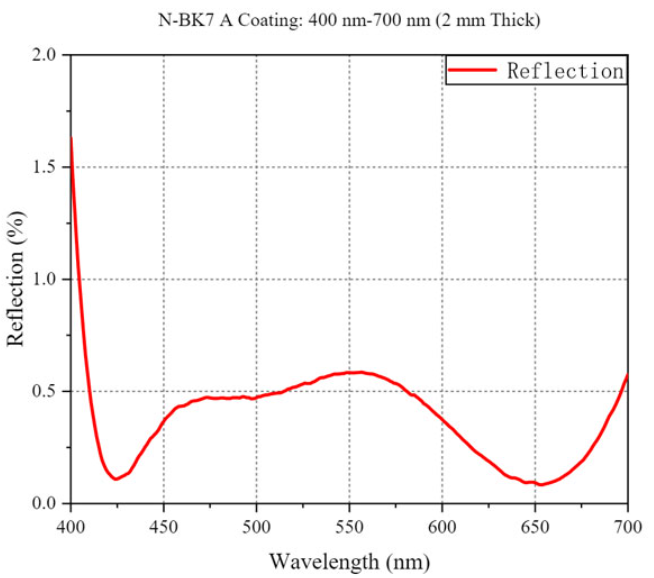

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 400 - 700 нм
Диаметр 6 - 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 2 - 4 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 2,3 - 6,8 мм
Фокусное расстояние от -100 до -24 мм
Допуск на фокусное расстояние ±1 %

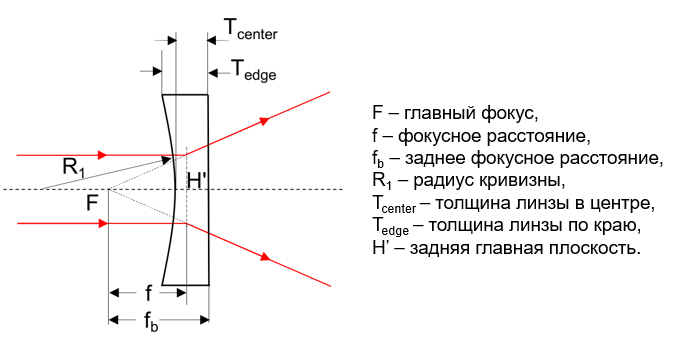

Заднее фокусное расстояние от -102,6 до -25,3 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CC10024-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 6 мм. Фокусное расстояние: -24 мм. Заднее фокусное расстояние: -25,3 мм. Диапазон длин волн: 400-700 нм.
CC10305-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: -25 мм. Заднее фокусное расстояние: -26,9 мм. Диапазон длин волн: 400-700 нм.
CC10307-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -31,8 мм. Диапазон длин волн: 400-700 нм.
CC10310-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -52,1 мм. Диапазон длин волн: 400-700 нм.
CC10607-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -32,2 мм. Диапазон длин волн: 400-700 нм.
CC10610-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -52,3 мм. Диапазон длин волн: 400-700 нм.
CC10612-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -77 мм. Диапазон длин волн: 400-700 нм.
МCC10613-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102,6 мм. Диапазон длин волн: 400-700 нм. В оправе.
CC10612-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102,6 мм. Диапазон длин волн: 400-700 нм.
МCC10305-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: -25 мм. Заднее фокусное расстояние: -26,9 мм. Диапазон длин волн: 400-700 нм. В оправе.
МCC10307-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -31,8 мм. Диапазон длин волн: 400-700 нм. В оправе.
МCC10310-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -52,1 мм. Диапазон длин волн: 400-700 нм. В оправе.
МCC10610-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -52,3 мм. Диапазон длин волн: 400-700 нм. В оправе.
МCC10612-A Плоско-вогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -77 мм. Диапазон длин волн: 400-700 нм. В оправе.
