MCC-B - плоско-вогнутые линзы с просветляющим покрытием
- Материал оптического компонента: N-BK7.
- Диаметр: 6 мм, 12,7 мм, 25,4 мм.
- Фокусное расстояние: от -100 до -24 мм.
- Диапазон длин волн: 700 - 1100 нм.
- Серия линз в оправе - MCС-В, без оправы - CС-В.

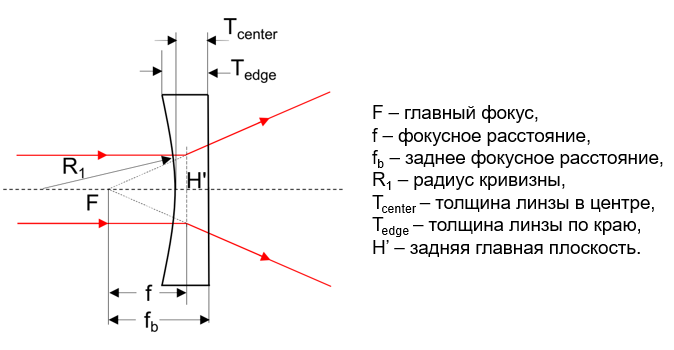

Плоско-вогнутые линзы - это оптические компоненты, одна сторона которых вогнутая, а другая плоская. Они применяются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения. Для уменьшения сферических аберраций пучок должен падать на вогнутую поверхность линзы. Компания LBTEK предлагает серии линз MCС-В и CС-В, изготовленные из высококачественного оптического стекла N-BK7 и предназначенные для работы в спектральном диапазоне от 700 до 1100 нм. Антибликовое покрытие линзы представляет собой твердую термостойкую оксидную пленку, позволяющую минимизировать блики и отражения в определенном спектральном диапазоне. Плоско-вогнутые линзы данной серии имеют 6 вариаций отрицательных значений фокусного расстояния в диапазоне от -100 до -24 мм. Можно выбрать линзы диаметром 6 мм, 12,7 мм или 25,4 мм.

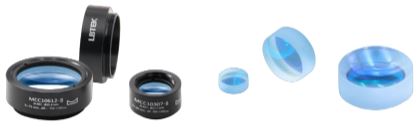

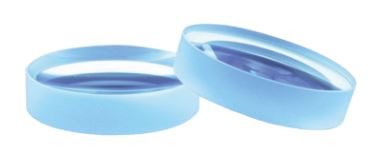

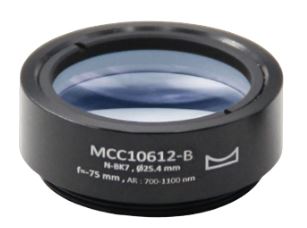

Плоско-вогнутые линзы с просветляющим покрытием серии MCС-В поставляются в стандартных оправах с гравировкой, где указаны модель, тип линзы, диаметр и фокусное расстояние для удобства идентификации. Также доступны линзы CС-В без оправы. LBTEK обеспечивает высокое качество продукции благодаря строгому контролю на всех этапах производства.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Серия | МCС-В | CС-В | |
| В оправе | да | нет | |
| Материал | N-BK7 | ||
| Покрытие | AR-покрытие (Ravg<0,5%) | ||
| Диапазон длин волн | 700 - 1100 | нм | |
| Диаметр | 6 - 25,4 | мм | |
| Допуск на диаметр | +0,0 / -0,1 | мм | |
| Толщина центра | 2 - 4 | мм | |
| Допуск на толщину по центру | ±0,1 | мм | |
| Толщина края | 2,3 - 6,8 | мм | |
| Фокусное расстояние | от -100 до -24 | мм | |
| Допуск на фокусное расстояние | ±1 | % | |
| Заднее фокусное расстояние | от -102,6 до -25,3 | мм | |
| Эксцентриситет | <3 | угл.мин. | |
| Качество обработки поверхности | 40/20 | ||
