MCC-C - плоско-вогнутые линзы
- Материал оптического компонента: N-BK7.
- Диаметр: 12,7 - 25,4 мм.
- Фокусное расстояние: от -100 до -25 мм.
- Диапазон длин волн: 1100 - 1650 нм.
- Серия линз в оправе - MCС-С, без оправы - CС-С.

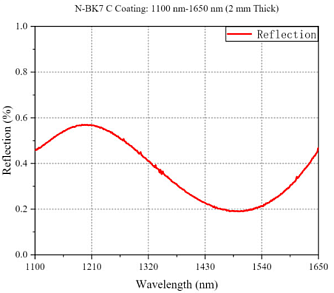

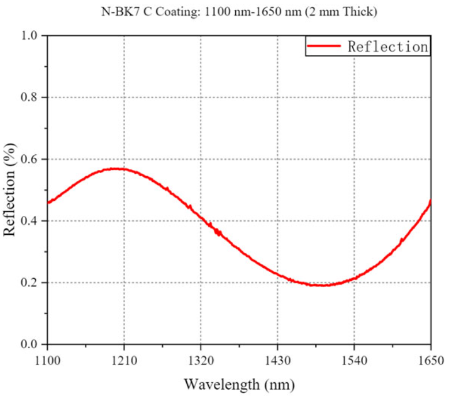

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую сторону. Линзы данного типа используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения. Для изготовления линз серии MCC-C, компания LBTEK использует оптическое стекло N-BK7 с антибликовым покрытием, так как оно является наиболее распространенным материалом для изготовления высококачественных оптических компонентов и применяется в видимом свете и ближнем инфракрасном диапазоне. Антибликовое покрытие линзы представляет собой твердую термостойкую оксидную пленку, позволяющую минимизировать блики и отражения в определенном диапазоне длин волн (1100 - 1650 нм для серии MCC-C).

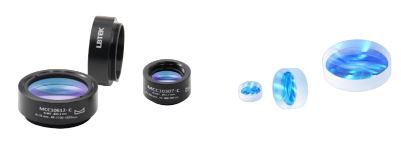

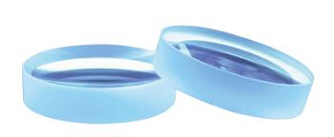

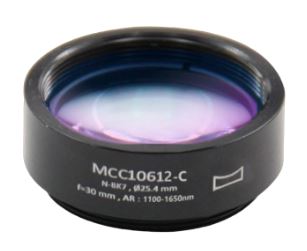

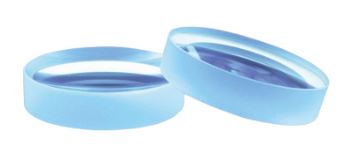

Плоско-вогнутые линзы серии MCC-C имеют 5 вариаций отрицательных значений фокусного расстояния. В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия MCС-С), а также линзы без оправы (серия CС-С). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.
Параметр | Значение | Ед.измерения | ||||||
---|---|---|---|---|---|---|---|---|
Материал
|
N-BK7 |
|||||||
Покрытие |
AR-покрытие (Ravg<0,5%) |
|||||||
Длина волны |
1100 - 1650 |
нм | ||||||
Диаметр |
12,7 - 25,4 |
мм | ||||||
Допуск диаметра |
+0,0 / -0,1 |
мм | ||||||
Толщина центра | 3 - 4 | мм | ||||||
Допуск на толщину по центру |
±0,1 |
мм | ||||||
Толщина края | 4,3 - 6,8 | мм | ||||||

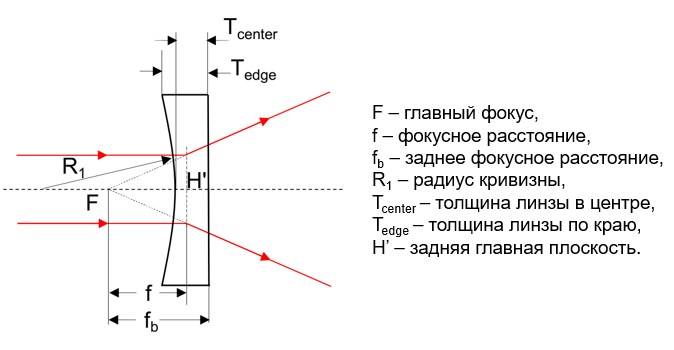

Фокусное расстояние | от -100 до -25 | мм | ||||||
Допуск на фокусное расстояние | ±1 |
% |
||||||
Заднее фокусное расстояние |
от -102,6 до -26,9 |
мм | ||||||
Эксцентриситет |
<3 |
угл.мин. | ||||||
Качество обработки поверхности | 40/20 |
