MCX2 - плоско-выпуклые линзы без покрытия

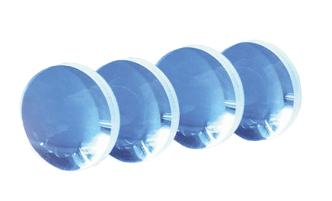

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как сведение луча, уменьшение фокусного расстояния или увеличение изображения.
  • Материал оптического компонента: UVFS.
  • Диаметр: 6 - 25,4 мм.
  • Фокусное расстояние: 10 - 1003,5 мм.
  • Диапазон длин волн: 200 нм - 2,1 мкм.
  • Серия линз в оправе - MCX2, без оправы - CX2.
Производитель:  LBTEK
Узнать цену

Плоско-выпуклые линзы представляют собой оптические элементы с выпуклой и плоской сторонами, которые используются для фокусировки, уменьшения фокусного расстояния и увеличения изображений. Для уменьшения сферических аберраций пучок должен падать на выпуклую поверхность линзы. При использовании линзы для коллимации точечного источника света пучок должен падать на плоскую поверхность линзы. Серия линз MCX2/CХ2 компании LBTEK изготовлена из УФ-плавленого кварца. Линзы предназначены для работы в широком спектральном диапазоне от 200 нм до 2,1 мкм. Плоско-выпуклые линзы без покрытия представлены в 4 размерах: 6 мм, 12,7 мм, 25,4 мм и 50,8 мм. Фокусное расстояние находится в диапазоне от 10 до 1003,5 мм в зависимости от модели.

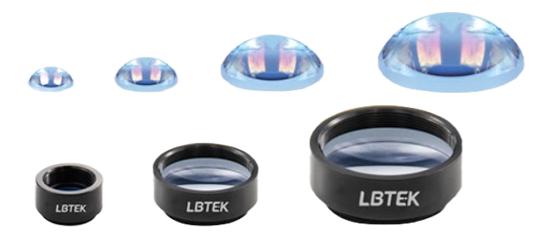

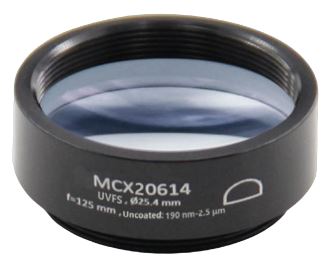

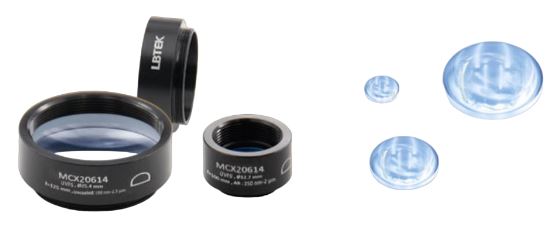

В настоящее время LBTEK предлагает данные оптические компоненты в двух вариантах исполнения: линзы в стандартных оправах (серия MCX2) и линзы без оправы (серия CХ2). На поверхности оправы выгравированы модель, тип, диаметр и фокусное расстояние линзы, что упрощает процесс определения параметров. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MCX2 CX2
В оправе да нет
Материал UVFS
Покрытие Без покрытия

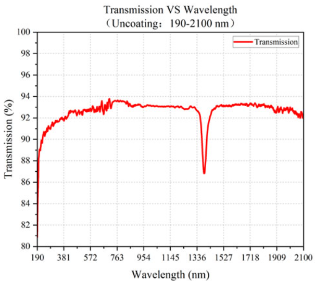

Диапазон длин волн 200 - 2100 нм
Диаметр 6 - 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 2,2 - 19,8 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 1,5 - 3,0 мм
Фокусное расстояние 10 - 1003,5 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 8,2 - 1002 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CX20001 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 6,0 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 8,2 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20304 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 17,1 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20307 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 30,1 мм. Заднее фокусное расстояние: 27,8 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20309 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 40,1 мм. Заднее фокусное расстояние: 38,1 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20310 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 50,2 мм. Заднее фокусное расстояние: 48,3 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20312 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 75,3 мм. Заднее фокусное расстояние: 73,6 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20313 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 98,8 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20608 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 35,1 мм. Заднее фокусное расстояние: 29,5 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20609 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 40,1 мм. Заднее фокусное расстояние: 35,3 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20610 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 50,2 мм. Заднее фокусное расстояние: 46,2 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20612 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 75,3 мм. Заднее фокусное расстояние: 72,2 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20613 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 97,7 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20614 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 125,4 мм. Заднее фокусное расстояние: 123,1 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20615 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 150,5 мм. Заднее фокусное расстояние: 148,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20616 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 175,6 мм. Заднее фокусное расстояние: 173,6 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20617 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 200,7 мм. Заднее фокусное расстояние: 198,7 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20618 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 250,9 мм. Заднее фокусное расстояние: 249 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20619 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 301,1 мм. Заднее фокусное расстояние: 299,3 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20621 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 500,2 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20622 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 752,6 мм. Заднее фокусное расстояние: 751,1 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20623 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 1003,5 мм. Заднее фокусное расстояние: 1002 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20811 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 60,2 мм. Заднее фокусное расстояние: 46,6 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20813 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 93 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20815 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 150,5 мм. Заднее фокусное расстояние: 145,2 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20817 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 200,7 мм. Заднее фокусное расстояние: 196,2 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20819 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 301,1 мм. Заднее фокусное расстояние: 297,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CX20821 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 498,7 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
МCX20304 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 17,1 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20307 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 30,1 мм. Заднее фокусное расстояние: 27,8 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20309 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 40,1 мм. Заднее фокусное расстояние: 38,1 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20310 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 50,2 мм. Заднее фокусное расстояние: 48,3 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20312 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 75,3 мм. Заднее фокусное расстояние: 73,6 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20313 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 98,8 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20608 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 35,1 мм. Заднее фокусное расстояние: 29,5 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20609 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 40,1 мм. Заднее фокусное расстояние: 35,3 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20610 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 50,2 мм. Заднее фокусное расстояние: 46,2 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20612 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 75,3 мм. Заднее фокусное расстояние: 72,2 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20613 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 97,7 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20614 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 125,4 мм. Заднее фокусное расстояние: 123,1 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20615 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 150,5 мм. Заднее фокусное расстояние: 148,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20616 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 175,6 мм. Заднее фокусное расстояние: 173,6 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20617 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 200,7 мм. Заднее фокусное расстояние: 198,7 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20618 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 250,9 мм. Заднее фокусное расстояние: 249 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20619 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 301,1 мм. Заднее фокусное расстояние: 299,3 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20621 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 500,2 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20622 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 752,6 мм. Заднее фокусное расстояние: 751,1 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20623 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 1003,5 мм. Заднее фокусное расстояние: 1002 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20811 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 60,2 мм. Заднее фокусное расстояние: 46,6 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20813 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 93 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20815 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 150,5 мм. Заднее фокусное расстояние: 145,2 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20817 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 200,7 мм. Заднее фокусное расстояние: 196,2 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20819 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 301,1 мм. Заднее фокусное расстояние: 297,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCX20821 Плоско-выпуклая линза без покрытия. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 498,7 мм. Диапазон длин волн:200 нм - 2,1 мкм. В оправе.
