MCX2-АB - плоско-выпуклые линзы с просветляющим покрытием

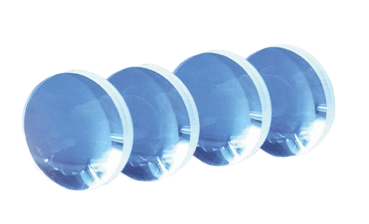

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как сведение луча, уменьшение фокусного расстояния или увеличение изображения.
  • Материал оптического компонента: UVFS.
  • Диаметр: 12,7 мм, 25,4 мм, 50,8 мм.
  • Фокусное расстояние: 20,1 - 501,8 мм.
  • Диапазон длин волн: 400 - 1100 нм.
  • Серия линз в оправе - MCX2-B, без оправы - CX2-B
Производитель:  LBTEK

Плоско-выпуклые линзы представляют собой оптические элементы с выпуклой и плоской сторонами, которые используются для фокусировки, уменьшения фокусного расстояния и увеличения изображений. Для уменьшения сферических аберраций пучок должен падать на выпуклую поверхность линзы. При использовании линзы для коллимации точечного источника света пучок должен падать на плоскую поверхность линзы. Серия линз MCX2-АВ/CX2-АВ изготовлена из УФ-плавленого кварца и предназначена для работы в спектральном диапазоне от 400 до 1100 нм. Нанесённое просветляющее покрытие снижает отражение в заданном диапазоне длин волн, обеспечивая коэффициент отражения менее 0,5%. Линзы доступны в 3 диаметрах: 12,7 мм, 25,4 мм и 50,8 мм. Фокусное расстояние лежит в диапазоне от 20,1 до 501,8 мм в зависимости от модели.

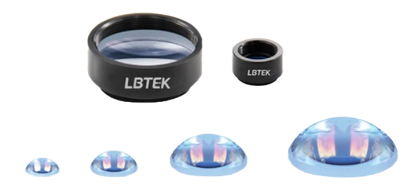

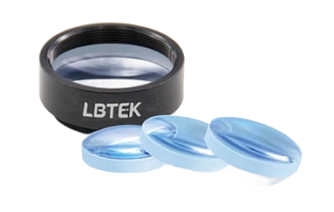

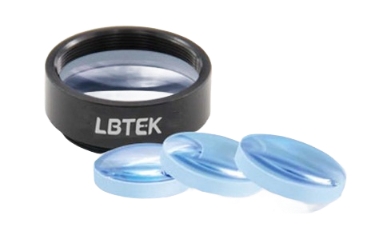

В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия MCX2-AВ), а также линзы без оправы (серия CX2-AВ). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз. Для удобства идентификации на корпусе нанесена гравировка с указанием модели, типа, диаметра и фокусного расстояния, что позволяет быстро и точно определять параметры линзы. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MCX2-АВ CX2-АВ
В оправе да нет
Материал UVFS

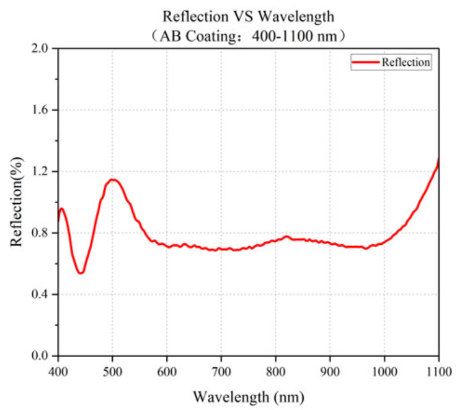

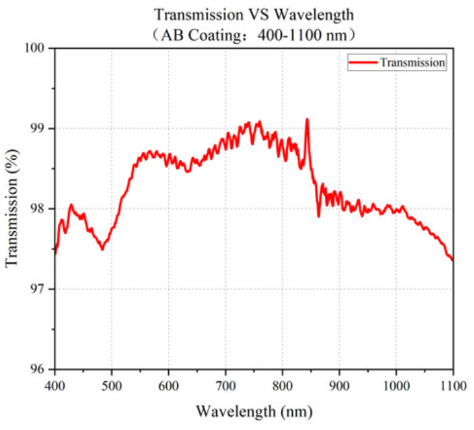

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 400 - 1100 нм
Диаметр 12,7        25,4        50,8 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 2,2 - 19,8 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 1,4 - 3,0 мм
Фокусное расстояние 20,1 - 501,8 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 17,1 - 500,2 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CX20304-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 17,1 мм. Диапазон длин волн: 400-1100 нм
CX20307-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 30,1 мм. Заднее фокусное расстояние: 27,8 мм. Диапазон длин волн: 400-1100 нм.
CX20309-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 40,1 мм. Заднее фокусное расстояние: 38,1 мм. Диапазон длин волн: 400-1100 нм. Диапазон длин волн: 400-1100 нм.
CX20310-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 50,2 мм. Заднее фокусное расстояние: 48,3 мм. Диапазон длин волн: 400-1100 нм.
CX20312-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 75,0 мм. Заднее фокусное расстояние: 73,6 мм. Диапазон длин волн: 400-1100 нм.
CX20313-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 98,8 мм. Диапазон длин волн: 400-1100 нм.
CX20608-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 35,1 мм. Заднее фокусное расстояние: 29,5 мм. Диапазон длин волн: 400-1100 нм.
CX20609-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 40,1 мм. Заднее фокусное расстояние: 35,3 мм. Диапазон длин волн: 400-1100 нм.
CX20610-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 50,2 мм. Заднее фокусное расстояние: 46,2 мм. Диапазон длин волн: 400-1100 нм.
CX20612-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 75,3 мм. Заднее фокусное расстояние: 72,2 мм. Диапазон длин волн: 400-1100 нм.
CX20613-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 97,7 мм. Диапазон длин волн: 400-1100 нм.
CX20614-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 125,4 мм. Заднее фокусное расстояние: 123,1 мм. Диапазон длин волн: 400-1100 нм.
CX20615-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 150,5 мм. Заднее фокусное расстояние: 148,4 мм. Диапазон длин волн: 400-1100 нм.
CX20616-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 175,6 мм. Заднее фокусное расстояние: 173,6 мм. Диапазон длин волн: 400-1100 нм.
CX20617-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 200,7 мм. Заднее фокусное расстояние: 198,7 мм. Диапазон длин волн: 400-1100 нм.
CX20618-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 250,9 мм. Заднее фокусное расстояние: 249,0 мм. Диапазон длин волн: 400-1100 нм. Диапазон длин волн: 400-1100 нм.
CX20619-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 301,1 мм. Заднее фокусное расстояние: 299,3 мм. Диапазон длин волн: 400-1100 нм.
CX20621-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 500,2 мм. Диапазон длин волн: 400-1100 нм.
CX20811-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 60,2 мм. Заднее фокусное расстояние: 46,6 мм. Диапазон длин волн: 400-1100 нм.
CX20813-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 93,0 мм. Диапазон длин волн: 400-1100 нм.
CX20815-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 150,5 мм. Заднее фокусное расстояние: 145,2 мм. Диапазон длин волн: 400-1100 нм.
CX20817-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 200,7 мм. Заднее фокусное расстояние: 196,2 мм. Диапазон длин волн: 400-1100 нм.
CX20819-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 301,1 мм. Заднее фокусное расстояние: 297,4 мм. Диапазон длин волн: 400-1100 нм.
CX20821-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 498,7 мм. Диапазон длин волн: 400-1100 нм.
МCX20304-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 17,1 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МCX20307-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 30,1 мм. Заднее фокусное расстояние: 27,8 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МCX20309-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 40,1 мм. Заднее фокусное расстояние: 38,1 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МCX20310-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 50,2 мм. Заднее фокусное расстояние: 48,3 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МCX20312-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 75,0 мм. Заднее фокусное расстояние: 73,6 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МCX20312-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 98,8 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МCX20811-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 60,2 мм. Заднее фокусное расстояние: 46,6 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МCX20813-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 93,0 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МCX20815-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 150,5 мм. Заднее фокусное расстояние: 145,2 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МCX20817-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 200,7 мм. Заднее фокусное расстояние: 196,2 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МCX20819-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 301,1 мм. Заднее фокусное расстояние: 297,4 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МCX20821-АВ Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 498,7 мм. Диапазон длин волн: 400-1100 нм. В оправе.
