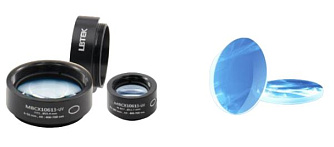

MCX2-UV - плоско-выпуклые линзы с просветляющим покрытием

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как визуализация, коллимация и расширение луча.
  • Материал оптического компонента: UVFS.
  • Диаметр: 12,7 мм, 25,4 мм, 50,8 мм.
  • Фокусное расстояние: 20,1 - 1003,5 мм.
  • Диапазон длин волн: 245 - 400 нм.
  • Серия линз в оправе - MCX2-UV, без оправы - CX2-UV
Производитель:  LBTEK

Плоско-выпуклые линзы - это оптические компоненты, одна сторона которых выпуклая, а другая плоская. Данные линзы применяются для таких задач: визуализация, коллимация и расширение луча. Для уменьшения сферических аберраций пучок должен падать на изогнутую поверхность линзы. При использовании линзы для коллимации точечного источника света пучок должен падать на плоскую поверхность.

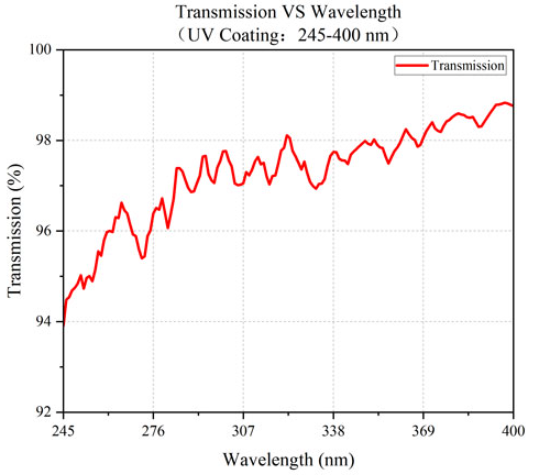

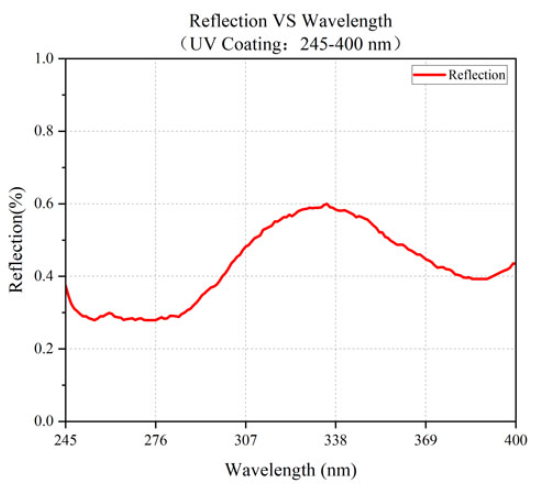

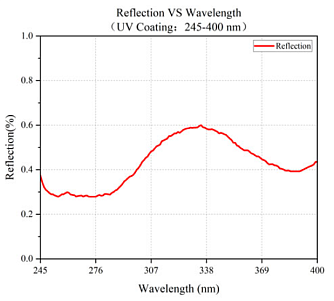

Серия линз MCX-UV и CX-UV изготовлена из УФ-плавленого кварца. Линзы предназначены для работы в спектральном диапазоне от 245 до 400 нм. Отражательная способность просветляющих покрытий составляет менее 0,5%. К заказу доступны плоско-выпуклые линзы с просветляющим покрытием 3 диаметров: 12,7 мм, 25,4 мм и 50,8 мм. Фокусное расстояние лежит в диапазоне от 20,1 до 1003,5 мм в зависимости от модели. Компания LBTEK производит данные оптические компоненты в двух исполнениях: линзы в стандартных оправах (серия  MCX-UV) и линзы без оправы (серия  CX-UV). Для удобства идентификации на корпусе нанесена гравировка с указанием модели, типа, диаметра и фокусного расстояния, что позволяет быстро и точно определять параметры линзы. Оба варианта исполнения обеспечивают высокое качество оптических характеристик.

Параметр Значение Ед.измерения
Серия MCX2-UV CX2-UV
В оправе да нет
Материал UVFS
Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 245 - 400 нм
Диаметр 12,7        25,4        50,8 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 2,2 - 19,8 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 1,8 - 3,0 мм
Фокусное расстояние 20,1 - 1003,5 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 17,1 - 1002 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CX20304-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 17,1 мм. Диапазон длин волн: 245-400 нм.
CX20307-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 30,1 мм. Заднее фокусное расстояние: 27,8 мм. Диапазон длин волн: 245-400 нм.
CX20309-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 40,1 мм. Заднее фокусное расстояние: 38,1 мм. Диапазон длин волн: 245-400 нм.
CX20310-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 50,2 мм. Заднее фокусное расстояние: 48,3 мм. Диапазон длин волн: 245-400 нм.
CX20312-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 75,3 мм. Заднее фокусное расстояние: 73,6 мм. Диапазон длин волн: 245-400 нм.
CX20313-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 98,8 мм. Диапазон длин волн: 245-400 нм.
CX20608-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 35,1 мм. Заднее фокусное расстояние: 29,5 мм. Диапазон длин волн: 245-400 нм.
CX20609-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 40,1 мм. Заднее фокусное расстояние: 35,3 мм. Диапазон длин волн: 245-400 нм.
CX20610-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 50,2 мм. Заднее фокусное расстояние: 46,2 мм. Диапазон длин волн: 245-400 нм.
CX20612-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 75,3 мм. Заднее фокусное расстояние: 72,2 мм. Диапазон длин волн: 245-400 нм.
CX20613-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 97,7 мм. Диапазон длин волн: 245-400 нм.
CX20614-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 125,4 мм. Заднее фокусное расстояние: 123,1 мм. Диапазон длин волн: 245-400 нм.
CX20615-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 150,5 мм. Заднее фокусное расстояние: 148,4 мм. Диапазон длин волн: 245-400 нм.
CX20616-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 175,6 мм. Заднее фокусное расстояние: 173,6 мм. Диапазон длин волн: 245-400 нм.
CX20617-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 200,7 мм. Заднее фокусное расстояние: 198,7 мм. Диапазон длин волн: 245-400 нм.
CX20618-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 250,9 мм. Заднее фокусное расстояние: 249,0 мм. Диапазон длин волн: 245-400 нм.
CX20619-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 301,1 мм. Заднее фокусное расстояние: 299,3 мм. Диапазон длин волн: 245-400 нм.
CX20621-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 500,2 мм. Диапазон длин волн: 245-400 нм.
CX20622-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 752,6 мм. Заднее фокусное расстояние: 751,1 мм. Диапазон длин волн: 245-400 нм.
CX20623-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 1003,5 мм. Заднее фокусное расстояние: 1002,0 мм. Диапазон длин волн: 245-400 нм.
CX20811-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 60,2 мм. Заднее фокусное расстояние: 46,6 мм. Диапазон длин волн: 245-400 нм.
CX20813-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 93,0 мм. Диапазон длин волн: 245-400 нм.
CX20815-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 150,5 мм. Заднее фокусное расстояние: 145,2 мм. Диапазон длин волн: 245-400 нм.
CX20817-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 200,7 мм. Заднее фокусное расстояние: 196,2 мм. Диапазон длин волн: 245-400 нм.
CX20819-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 301,1 мм. Заднее фокусное расстояние: 297,4 мм. Диапазон длин волн: 245-400 нм.
CX20821-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 498,7 мм. Диапазон длин волн: 245-400 нм.
CX20821-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 498,7 мм. Диапазон длин волн: 245-400 нм.
CX20819-UV-SP Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 498,7 мм. Диапазон длин волн: 245-400 нм. Задняя поверхность: полированная.
CX20820-UV-SP Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 498,7 мм. Диапазон длин волн: 245-400 нм. Задняя поверхность: полированная.
MCX20304-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 17,1 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20307-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 30,1 мм. Заднее фокусное расстояние: 27,8 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20309-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 40,1 мм. Заднее фокусное расстояние: 38,1 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20310-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 50,2 мм. Заднее фокусное расстояние: 48,3 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20312-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 75,3 мм. Заднее фокусное расстояние: 73,6 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20313-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 98,8 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20608-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 35,1 мм. Заднее фокусное расстояние: 29,5 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20609-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 40,1 мм. Заднее фокусное расстояние: 35,3 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20610-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 50,2 мм. Заднее фокусное расстояние: 46,2 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20612-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 75,3 мм. Заднее фокусное расстояние: 72,2 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20613-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 97,7 мм. Диапазон длин волн: 245-400 нм. В оправе.

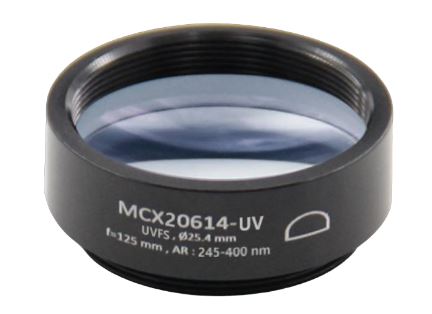

MCX20614-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 125,4 мм. Заднее фокусное расстояние: 123,1 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20615-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 150,5 мм. Заднее фокусное расстояние: 148,4 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20616-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 175,6 мм. Заднее фокусное расстояние: 173,6 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20617-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 200,7 мм. Заднее фокусное расстояние: 198,7 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20618-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 250,9 мм. Заднее фокусное расстояние: 249,0 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20619-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 301,1 мм. Заднее фокусное расстояние: 299,3 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20621-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 500,2 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20622-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 752,6 мм. Заднее фокусное расстояние: 751,1 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20623-UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 1003,5 мм. Заднее фокусное расстояние: 1002,0 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20811UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 60,2 мм. Заднее фокусное расстояние: 46,6 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20813UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 100,3 мм. Заднее фокусное расстояние: 93,0 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20815UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 150,5 мм. Заднее фокусное расстояние: 145,2 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20817UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 200,7 мм. Заднее фокусное расстояние: 196,2 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20819UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 301,1 мм. Заднее фокусное расстояние: 297,4 мм. Диапазон длин волн: 245-400 нм. В оправе.
MCX20821UV Плоско-выпуклая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Фокусное расстояние: 501,8 мм. Заднее фокусное расстояние: 498,7 мм. Диапазон длин волн: 245-400 нм. В оправе.
