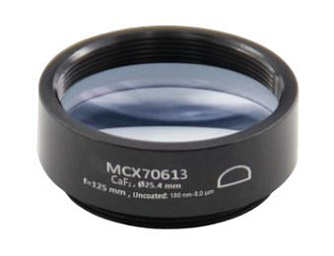

MCX7 - плоско-выпуклые линзы без покрытия

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как сведение луча, уменьшение фокусного расстояния или увеличение изображения.
  • Материал оптического компонента: CaF2.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 40 - 1000 мм.
  • Диапазон длин волн: 200 нм - 8 мкм.

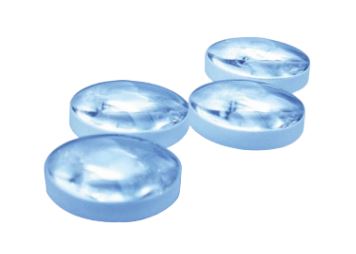

  • Серия линз в оправе - MCX7, без оправы - CX7.
Производитель:  LBTEK

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону. Плоско-выпуклые линзы обычно используются для таких задач, как сведение луча, уменьшение фокусного расстояния или увеличение изображения. Для уменьшения сферических аберраций пучок должен падать на выпуклую поверхность линзы. При использовании линзы для коллимации точечного источника света, пучок должен падать на плоскую поверхность.

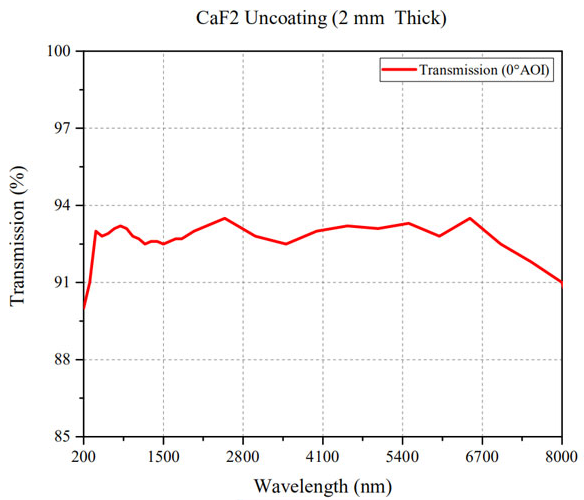

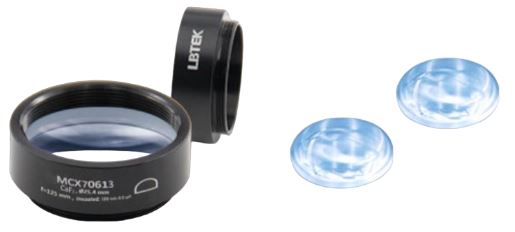

Для изготовления линз без покрытия серии MCX7/CХ7 компания LBTEK использует высококачественный фторид кальция (CaF2). Данный материал обладает высоким коэффициентом пропускания в ультрафиолетовом и инфракрасном диапазонах спектра. Благодаря высокому порогу повреждения CaF2 широко применяется в эксимерных лазерах. Линзы без покрытия доступны к заказу диаметром 25,4 мм и фокусным расстоянием от 40 до 1000 мм в зависимости от модели. Рабочий диапазон длин волн составляет от 200 нм до 8 мкм. Линзы устанавливаются в стандартные оправы (серия MCX7), на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния, что упрощает процесс определения параметров. Также к заказу доступны линзы без оправы (серия CX7). LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.


Параметр Значение Ед.измерения
Серия MCX7 CX7
В оправе да нет
Материал CaF2
Покрытие Без покрытия
Диапазон длин волн 200 - 8000 нм
Диаметр 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 1,6 - 7,5 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 1 - 2 мм
Фокусное расстояние 40 - 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 34,7 - 998,5 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CX70609 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 34,7 мм. Диапазон длин волн: 200 нм - 8 мкм.
CX70610 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 45,7 мм. Диапазон длин волн: 200 нм - 8 мкм.
CX70612 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 71,8 мм. Диапазон длин волн: 200 нм - 8 мкм.
CX70613 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 97,3 мм. Диапазон длин волн: 200 нм - 8 мкм.
CX70615 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147,7 мм. Диапазон длин волн: 200 нм - 8 мкм.
CX70617 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 198,0 мм. Диапазон длин волн: 200 нм - 8 мкм.
CX70618 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 248,1 мм. Диапазон длин волн: 200 нм - 8 мкм.
CX70619 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 298,9 мм. Диапазон длин волн: 200 нм - 8 мкм.
CX70621 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 498,3 мм. Диапазон длин волн: 200 нм - 8 мкм.
CX70622 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 748,4 мм. Диапазон длин волн: 200 нм - 8 мкм.
CX70623 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 998,5 мм. Диапазон длин волн: 200 нм - 8 мкм.
МCX70609 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 34,7 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCX70610 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 45,7 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCX70612 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 71,8 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCX70613 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 97,3 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCX70615 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147,7 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCX70617 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 198 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCX70618 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 248,1 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCX70619 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 298,9 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCX70621 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 498,3 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCX70622 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 748,4 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCX70623 Плоско-выпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 998,5 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
