MCX7-D - плоско-выпуклые линзы с просветляющим покрытием

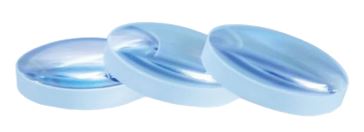

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как сведение луча, уменьшение фокусного расстояния или увеличение изображения.
  • Материал оптического компонента: CaF2.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 40 - 1000 мм.
  • Диапазон длин волн: 1,65 - 3 мкм.

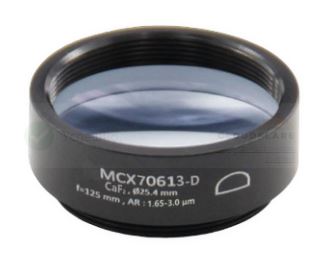

  • Серия линз в оправе - MCX7-D, без оправы - CX7-D.
Производитель:  LBTEK

Плоско-выпуклые линзы - это оптические компоненты, одна сторона которых выпуклая, а другая плоская. Они используются для таких задач, как сведение луча, уменьшение фокусного расстояния или увеличение изображения. Для уменьшения сферических аберраций пучок должен падать на выпуклую поверхность линзы. Если же линза используется для коллимации точечного источника пучок следует направлять на плоскую сторону.

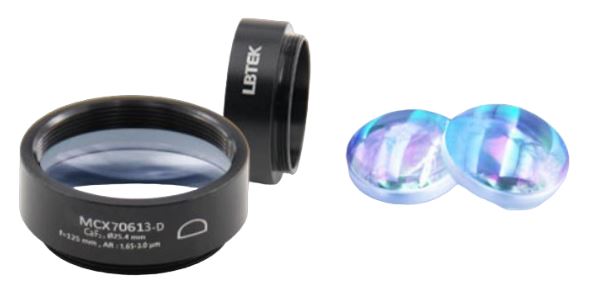

Компания LBTEK производит серии линз MCX7-D/CХ7-D из высококачественного фторида кальция (CaF2), предназначенные для работы в широком спектральном диапазоне от 1,65 до 3,00 мкм. Благодаря высокому порогу повреждения CaF2 широко применяется в эксимерных лазерах. Отражательная способность просветляющих покрытий составляет менее 0,5%. Предлагаются к заказу линзы диаметром 25,4 мм и фокусным расстоянием от 40 до 1000 мм в зависимости от модели. Компания LBTEK производит данные оптические компоненты в двух исполнениях: линзы в стандартных оправах (серия  MCX7-D) и линзы без оправы (серия  CX7-D). Для удобства идентификации на корпусе нанесена гравировка с указанием модели, типа, диаметра и фокусного расстояния, что позволяет быстро и точно определять параметры линзы. Оба варианта исполнения обеспечивают высокое качество оптических характеристик.

Параметр Значение Ед.измерения
Серия MCX7-D CX7D
В оправе да нет
Материал CaF2

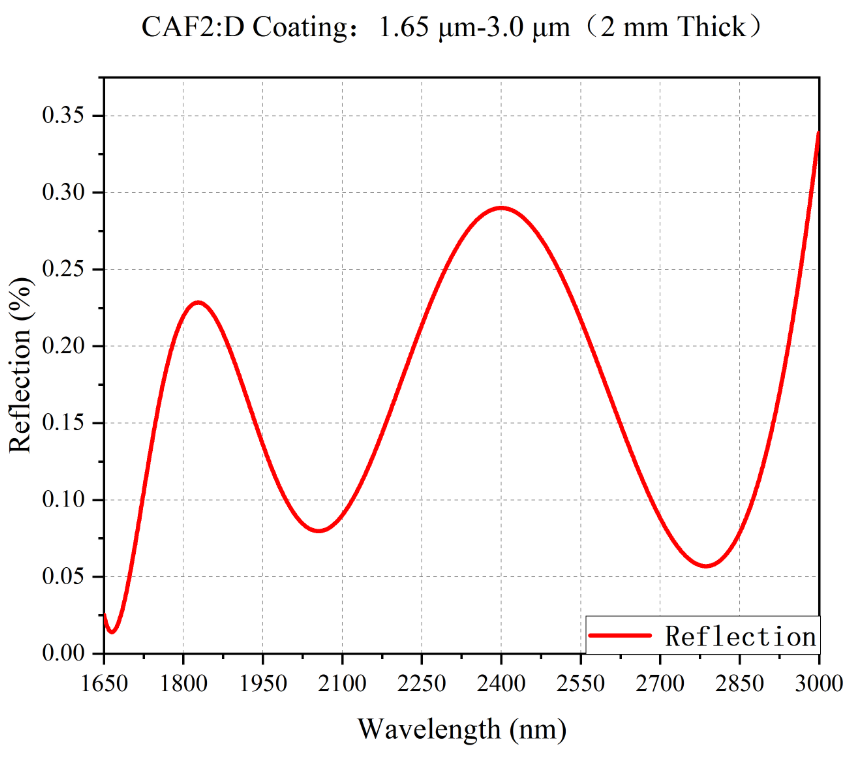

Покрытие AR-покрытие (Ravg<0,5%)

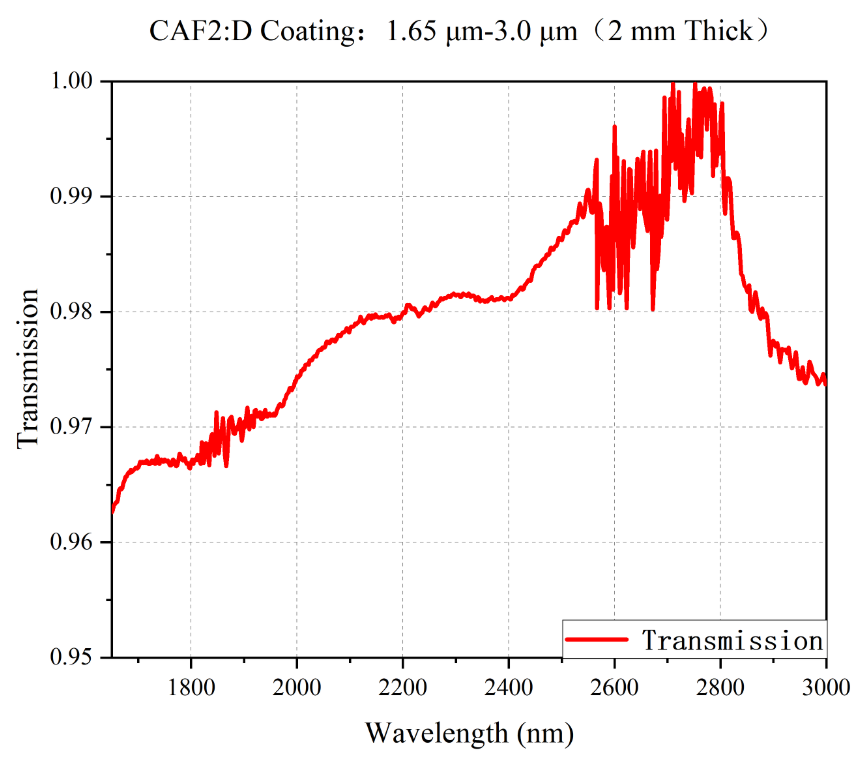

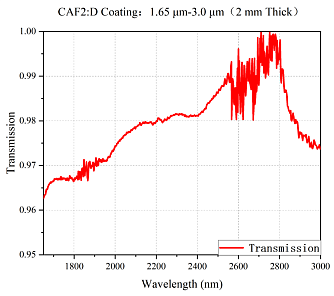

Диапазон длин волн 1,65 - 3 мкм
Диаметр 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм

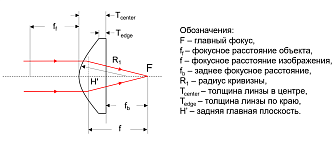

Толщина центра 1,6 - 7,5 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 1 - 2,1 мм
Фокусное расстояние 40 - 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 34,8 - 998,5 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CX70609-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 34,8 мм. Диапазон длин волн: 1,65-3 мкм.
CX70610-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 45,7 мм. Диапазон длин волн: 1,65-3 мкм.
CX70612-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 71,8 мм. Диапазон длин волн: 1,65-3 мкм.
CX70613-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 97,3 мм. Диапазон длин волн: 1,65-3 мкм.
CX70615-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147,7 мм. Диапазон длин волн: 1,65-3 мкм.
CX70617-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 198 мм. Диапазон длин волн: 1,65-3 мкм.
CX70618-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 248,1 мм. Диапазон длин волн: 1,65-3 мкм.
CX70619-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 298,9 мм. Диапазон длин волн: 1,65-3 мкм.
CX70621-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 498,3 мм. Диапазон длин волн: 1,65-3 мкм.
CX70622-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 748,4 мм. Диапазон длин волн: 1,65-3 мкм.
CX70623-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 998,5 мм. Диапазон длин волн: 1,65-3 мкм.
МCX70609-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 34,8 мм. Диапазон длин волн: 1,65-3 мкм. В оправе.
МCX70610-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 45,7 мм. Диапазон длин волн: 1,65-3 мкм. В оправе.
МCX70612-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 71,8 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МCX70613-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 97,3 мм. Диапазон длин волн: 1,65-3 мкм. В оправе.
МCX70615-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147,7 мм. Диапазон длин волн: 1,65-3 мкм. В оправе.
МCX70617-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 198 мм. Диапазон длин волн: 1,65-3 мкм. В оправе.
МCX70618-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 248,1 мм. Диапазон длин волн: 1,65-3 мкм. В оправе.
МCX70619-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 298,9 мм. Диапазон длин волн: 1,65-3 мкм. В оправе.
МCX70621-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 498,3 мм. Диапазон длин волн: 1,65-3 мкм. В оправе.
МCX70622-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 748,4 мм. Диапазон длин волн: 1,65-3 мкм. В оправе.
МCX70623-D Плоско-выпуклая линза с просветляющим покрытием. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 998,5 мм. Диапазон длин волн: 1,65-3 мкм. В оправе.
