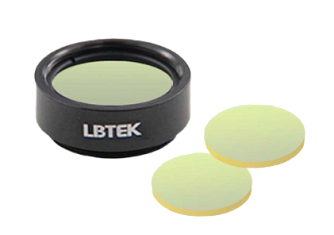

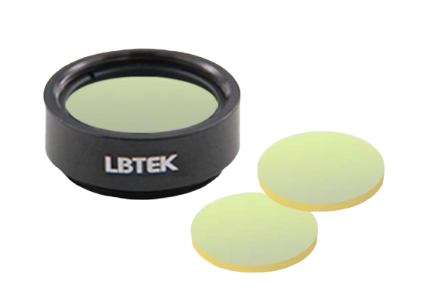

МCX9-E2 - плоско-выпуклые линзы с просветляющим покрытием
- Материал оптического компонента: ZnSe.
- Диаметр: 25,4 мм.
- Фокусное расстояние: 25,4 - 500 мм.
- Диапазон длин волн: 4,5 - 7,5 мкм.

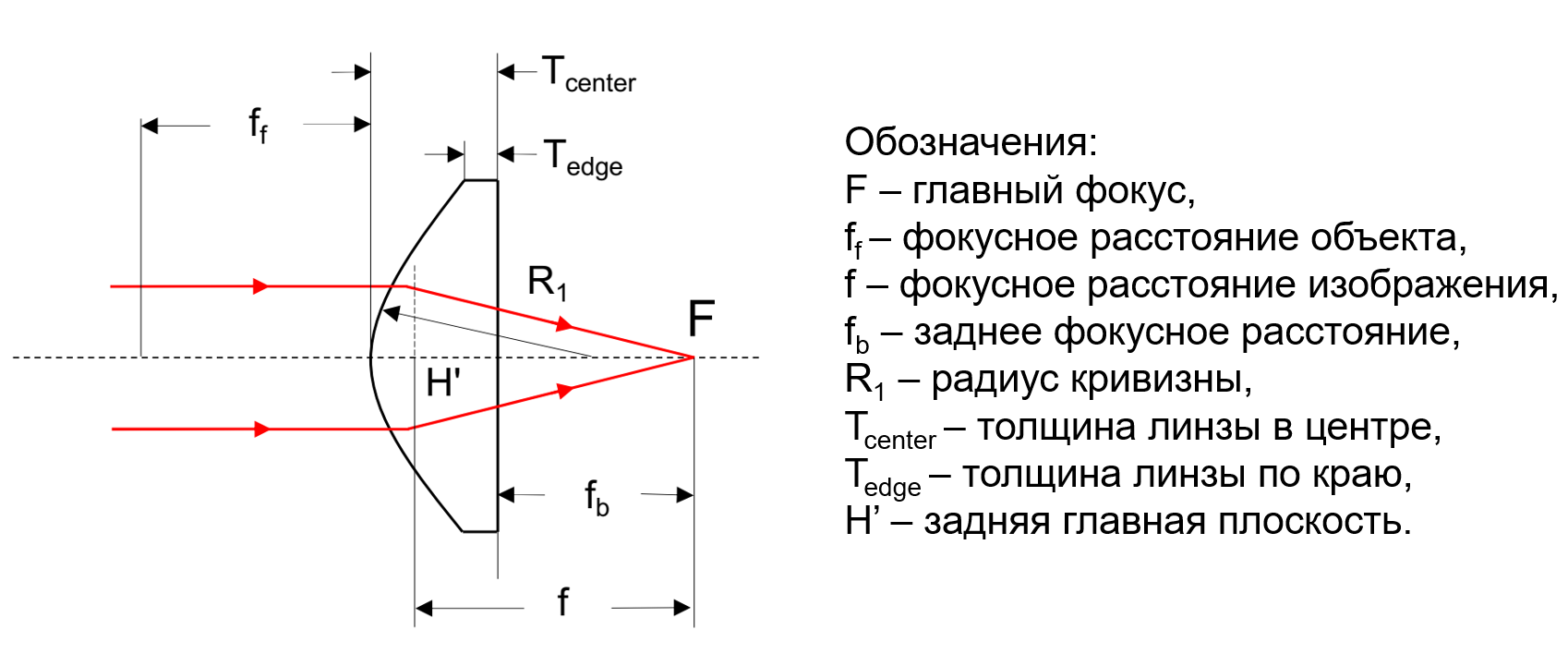

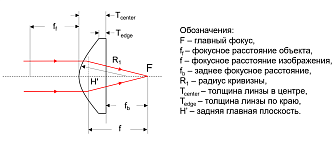

Плоско-выпуклые линзы представляют собой оптические элементы с выпуклой и плоской сторонами. Они используются для сведения световых лучей и формирования изображений. Для уменьшения сферических аберраций пучок должен падать на выпуклую поверхность линзы, а при использовании линзы для коллимации точечного источника - на плоскую поверхность линзы.

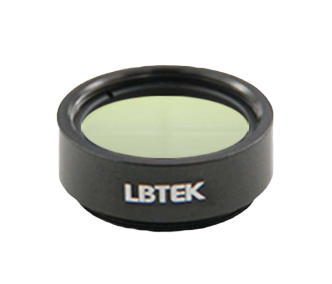

Плоско-выпуклые линзы компании LBTEK изготовлены из селенида цинка (ZnSe). Данный материал широко применяется в оптических системах CO2-лазеров. Рабочий диапазон длин волн равен от 4,5 до 7,5 мкм. Нанесённое просветляющее покрытие снижает отражение в заданном диапазоне длин волн, обеспечивая коэффициент отражения менее 1%. Стандартный диаметр 25,4 мм. Линзы монтируются в стандартные оправы серии MCX9-E2, на которые нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния и типа покрытия для удобства идентификации. Также доступны линзы без оправы серии CX9-E2. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Серия | МCX9-E2 | CX9-E2 | |
| В оправе | да | нет | |
| Материал | ZnSe | ||

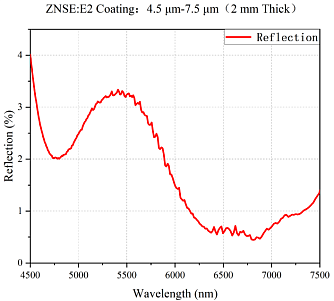

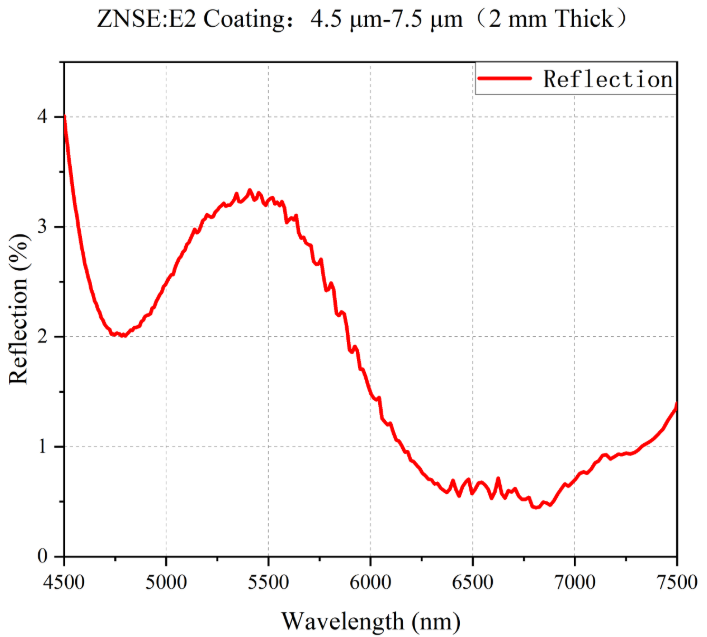

| Покрытие | AR-покрытие (Ravg<1%) | ||
| Диапазон длин волн | 4,5 - 7,5 | мкм | |
| Диаметр | 25,4 | мм | |
| Допуск на диаметр | +0,0 / -0,1 | мм | |
| Толщина центра | 2,1 - 4,34 | мм | |
| Допуск на толщину по центру | ±0,1 | мм | |
| Толщина края | 2 - 3,71 | мм | |
| Фокусное расстояние | 25,4 - 500 | мм | |
| Допуск на фокусное расстояние | ±1 | % | |
| Заднее фокусное расстояние | 253,6 - 499,1 | мм | |
| Эксцентриситет | <3 | угл.мин. | |
| Качество обработки поверхности | 40/20 | ||
