MCX-C - плоско-выпуклые линзы с просветляющим покрытием

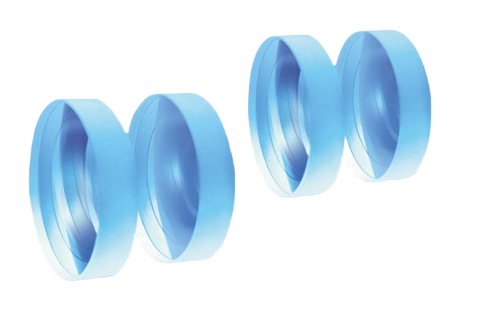

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как сведение луча, уменьшение фокусного расстояния или увеличение изображения.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 6 - 50,8 мм.
  • Фокусное расстояние: 12 - 1000 мм.
  • Диапазон длин волн: 1100 - 1650 нм.
  • Серия линз в оправе - MCX-C, без оправы - CX-C.
Производитель:  LBTEK

Плоско-выпуклые линзы - это оптические компоненты, одна сторона которых выпуклая, а другая плоская. Они используются для таких задач, как сведение луча, уменьшение фокусного расстояния или увеличение изображения. Для уменьшения сферических аберраций пучок должен падать на выпуклую поверхность линзы. Если же линза используется для коллимации точечного источника пучок следует направлять на плоскую сторону.

Компания LBTEK производит серии линз MCX-С и CX-С из высококачественного оптического стекла N-BK7, предназначенные для работы в спектральном диапазоне от 1100 до 1650 нм. Отражательная способность просветляющих покрытий составляет менее 0,5%. К заказу доступны плоско-выпуклые линзы с просветляющим покрытием диаметром 16 мм, 9 мм, 12,7 мм, 18 мм, 25,4 мм, 30 мм и 50,8 мм и фокусным расстоянием от 12 до 1000 мм в зависимости от модели. Компания LBTEK производит данные оптические компоненты в двух исполнениях: линзы в стандартных оправах (серия  MCX-С) и линзы без оправы (серия  CX-С). Для удобства идентификации на корпусе нанесена гравировка с указанием модели, типа, диаметра и фокусного расстояния, что позволяет быстро и точно определять параметры линзы. Оба варианта исполнения обеспечивают высокое качество оптических характеристик.

Параметр Значение Ед.измерения
Серия MCX-C CX-C
В оправе да нет
Материал N-BK7

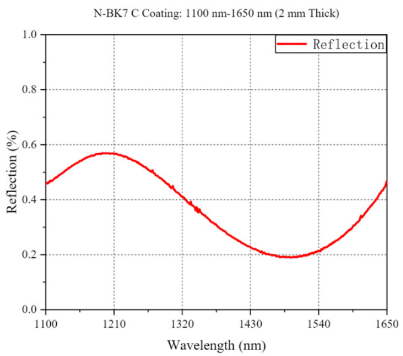

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 1100 - 1650 нм
Диаметр 6 - 50,8 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 2,1 - 11,7 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 1,5 - 3 мм
Фокусное расстояние 12 - 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 9,7 - 995,3 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CX10003-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 6,0 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 13,6 мм. Диапазон длин волн: 1100-1650 нм.
CX10202-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 9,0 мм. Фокусное расстояние: 12 мм. Заднее фокусное расстояние: 9,7 мм. Диапазон длин волн: 1100-1650 нм.
CX10303-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 11,6 мм. Диапазон длин волн: 1100-1650 нм.
CX10304-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 17,3 мм. Диапазон длин волн: 1100-1650 нм.
CX10305-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 22,6 мм. Диапазон длин волн: 1100-1650 нм.
CX10307-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,8 мм. Диапазон длин волн: 1100-1650 нм.
CX10309-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 38,0 мм. Диапазон длин волн: 1100-1650 нм.
CX10310-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 48,1 мм. Диапазон длин волн: 1100-1650 нм.
CX10313-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 98,2 мм. Диапазон длин волн: 1100-1650 нм.
CX10510-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,0 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 46,6 мм. Диапазон длин волн: 1100-1650 нм.
CX10606-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 25,4 мм. Заднее фокусное расстояние: 17,6 мм. Диапазон длин волн: 1100-1650 нм.
CX10607-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 24,2 мм. Диапазон длин волн: 1100-1650 нм.
CX10608-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Заднее фокусное расстояние: 30,1 мм. Диапазон длин волн: 1100-1650 нм.
CX10609-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 35,7 мм. Диапазон длин волн: 1100-1650 нм.
CX10610-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 46,3 мм. Диапазон длин волн: 1100-1650 нм.
CX10611-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 56,7 мм. Диапазон длин волн: 1100-1650 нм.
CX10612-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 72,0 мм. Диапазон длин волн: 1100-1650 нм.
CX10613-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 97,3 мм. Диапазон длин волн: 1100-1650 нм.
CX10614-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Заднее фокусное расстояние: 122,4 мм. Диапазон длин волн: 1100-1650 нм.
CX10615-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147,5 мм. Диапазон длин волн: 1100-1650 нм.
CX10616-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 175 мм. Заднее фокусное расстояние: 172,5 мм. Диапазон длин волн: 1100-1650 нм.
CX10617-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 197,5 мм. Диапазон длин волн: 1100-1650 нм.
CX10618-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 247,5 мм. Диапазон длин волн: 1100-1650 нм.
CX10619-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 297,3 мм. Диапазон длин волн: 1100-1650 нм.
CX10620-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 397,1 мм. Диапазон длин волн: 1100-1650 нм.
CX10621-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 496,8 мм. Диапазон длин волн: 1100-1650 нм.
CX10622-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 746,1 мм. Диапазон длин волн: 1100-1650 нм.
CX10623-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 995,3 мм. Диапазон длин волн: 1100-1650 нм.
CX10713-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 30,0 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 96,5 мм. Диапазон длин волн: 1100-1650 нм.
CX10813-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 93,3 мм. Диапазон длин волн: 1100-1650 нм.
CX10818-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 245,5 мм. Диапазон длин волн: 1100-1650 нм.
МCX10303-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 11,6 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10304-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 17,3 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10305-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 22,6 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10307-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,8 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10309-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,8 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10310-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,0 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 46,6 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10313-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 98,2 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10510-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,0 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 46,6 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10606-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 25,4 мм. Заднее фокусное расстояние: 17,6 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10607-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 24,2 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10608-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Заднее фокусное расстояние: 30,1 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10609-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 35,7 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10610-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 46,3 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10611-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 56,7 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10612-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 72,0 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10613-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 97,3 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10614-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Заднее фокусное расстояние: 122,4 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10615-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147,5 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10616-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 175 мм. Заднее фокусное расстояние: 172,5 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10617-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 197,5 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10618-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 247,5 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10619-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 297,3 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10620-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 397,1 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10621-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 496,8 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10622-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 746,1 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10623-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 995,3 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10810-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 49,1 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10813-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 93,3 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МCX10818-C Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 245,5 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
