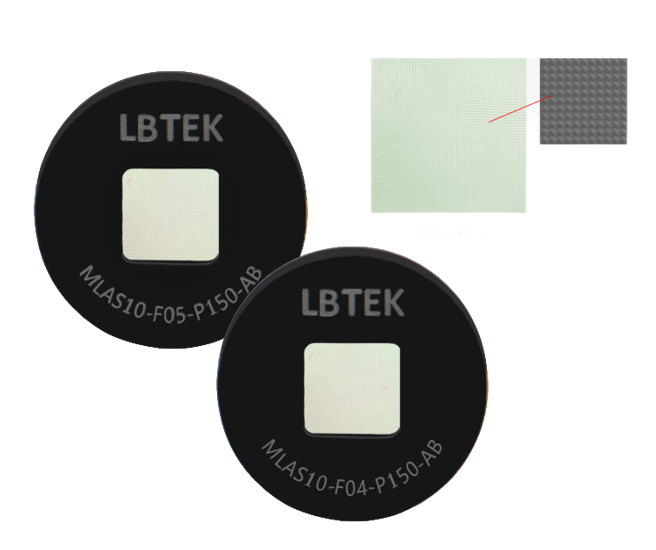

MLAS10 - микролинзовые растры

Микролинзовый растр представляет собой упорядоченную решетку из множества микролинз, используемые для анализа световых пучков.
  • Материал оптического элемента: UVFS.
  • Диаметр: 25,4 мм.
  • Форма микролинз: круглая и квадратная.
  • Размеры апертуры: 9×9 мм.
  • Диапазон длин волн: 400-900 нм и 300-1100 нм.
Производитель:  LBTEK

Микролинзовый растр состоит из множества микролинз, диаметр которых варьируется от сотен нанометров до нескольких миллиметров. Эти микролинзы упорядоченно размещены на подложке, формируя растр (решетку), количество элементов в котором может достигать от нескольких тысяч до десятков тысяч. Каждая микролинза независимо фокусирует участок падающего пучка на детекторе (например, ПЗС-матрице), что исключает взаимные помехи между субпучками. В сочетании с ПЗС-матрицей микролинзовые растры используются в датчиках волнового фронта Шака-Гартмана. Принцип работы такого датчика заключается в том, что микролинзовый растр разбивает входящий волновой фронт на множество субпучков, каждый из которых фокусируется на ПЗС-матрице. Полученные данные могут быть использованы в адаптивных оптических системах (АОС) для компенсации искажений, вносимых атмосферой в лазерное излучение. Микролинзовые растра также нашли применение в таких задачах, как формирование профиля пучка, оптическая накачка твердотельных лазеров с волоконным выводом и лазерная микрообработка.

Компания LBTEK предлагает два типа микролинзовых растров серии MLAS10: с просветляющим покрытием (от 400 до 900 нм) и покрытием на основе хрома (от 300 до 1100 нм). Подложка микролинзового растра изготовлена из УФ-плавленого кварца. Микролинзовый растр LBTEK устанавливается в держатель диаметром 25,4 мм, который совместим со всеми стандартными креплениями для оптических элементов диаметром 25,4 мм. Предлагаются к заказу микролинзовые растры с фокусным расстоянием 5,3 мм, 14,6 мм и 4,1 мм и размером микролинз Ø143 мм, 295×295 мм. Размер массива равен 10×10 мм, а размер апертуры - 9×9 мм. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр MLAS10-F05-P150-AB
 MLAS10-F15-P300-AB
MLAS10-F04-P150-AB
Ед. измерения

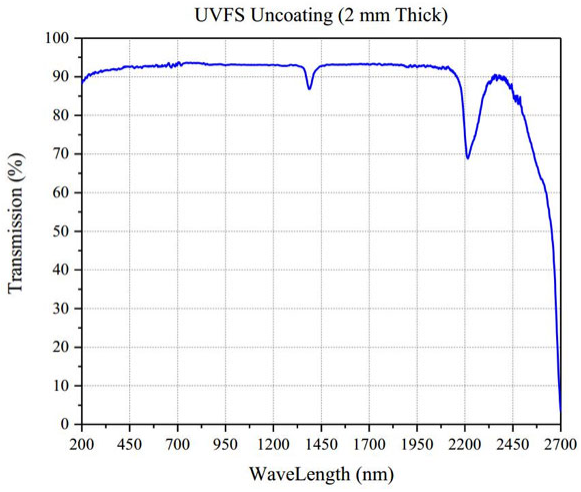

Материал UVFS

Допуск по толщине
±0,05 мм

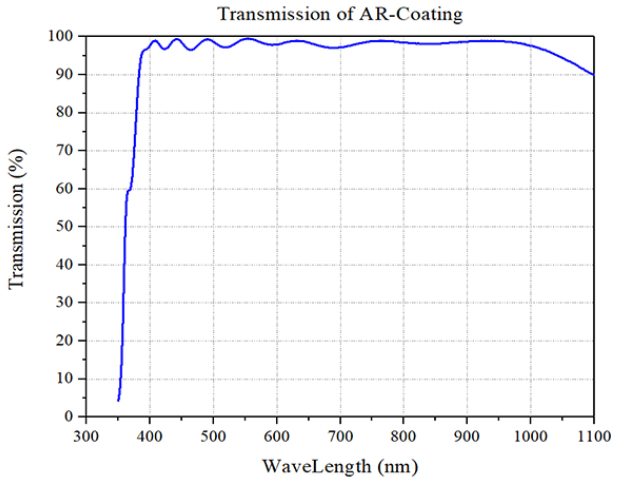

Просветляющее покрытие
400 - 900
300 - 1100
нм

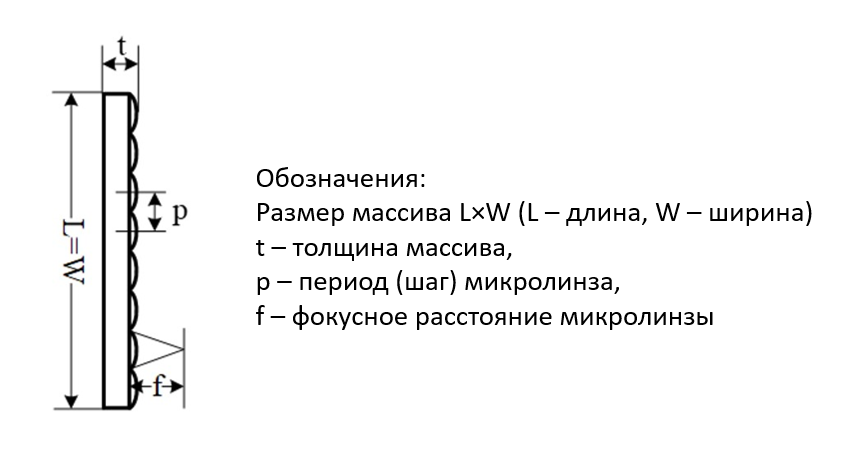

Толщина массива линз
1,2 мм
Диаметр оправы
25,4 мм
Период (шаг) микролинз
150 300 150 мкм
Размеры микролинз
Ø143
295 x 295 Ø143
мкм
Допуск по размерам
+0,0 / -0,1
мм
Диапазон рабочих длин волн
400 - 900 300 - 1100
нм
Размеры массива
10 x 10 мм
Толщина оправы (крепления)
3,5 мм
Фокус микролинзы
5,2 14,6 4,1 мм
Коэффициент заполнения
74,5 96,7 68,4 %



  • Гомогенизация пучка.
  • Формирование пучка.
  • Накачка твердотельных лазеров.
  • Лазерная обработка.
  • Датчик волнового фронта Шака-Гартмана.

Модель Описание

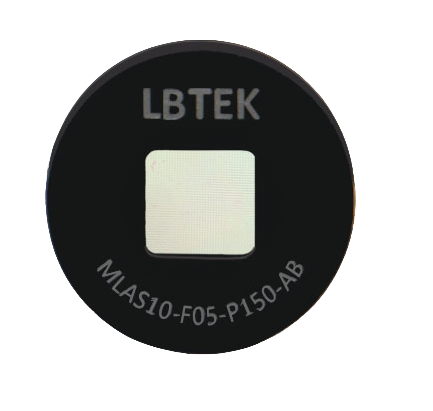

MLAS10-F05-P150-AB Микролинзовый растр. Материал: UVFS. Размер: Ø143 мм. Фокус микролинзы: 5,2 мм. Период (шаг) микролинз: 150 мкм. Диапазон рабочих длин волн: 400-900 нм.
MLAS10-F15-P300-AB Микролинзовый растр. Материал: UVFS. Размер: 295 x 295 мм. Фокус микролинзы: 14,6 мм. Период (шаг) микролинз: 300 мкм. Диапазон рабочих длин волн: 400-900 нм.

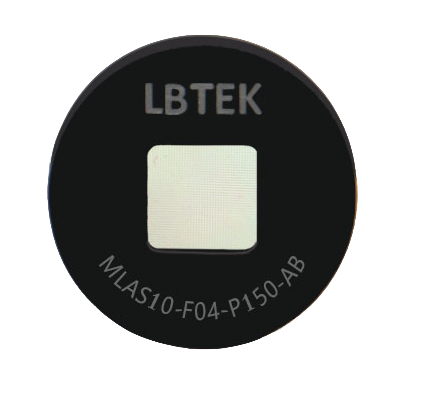

MLAS10-F04-P150-AB Микролинзовый растр. Материал: UVFS. Размер: Ø143 мм.Фокус микролинзы: 4,1 мм. Период (шаг) микролинз: 150 мкм. Диапазон рабочих длин волн: 300-1100 нм.
