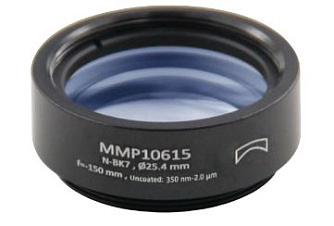

MMP - отрицательные менисковые линзы без покрытия
- Материал оптического компонента: N-BK7.
- Диаметр: 25,4 мм.
- Фокусное расстояние: -150 мм.
- Диапазон длин волн: 350 нм - 2 мкм.
- Серия линз в оправе - ММР, без оправы - МР.

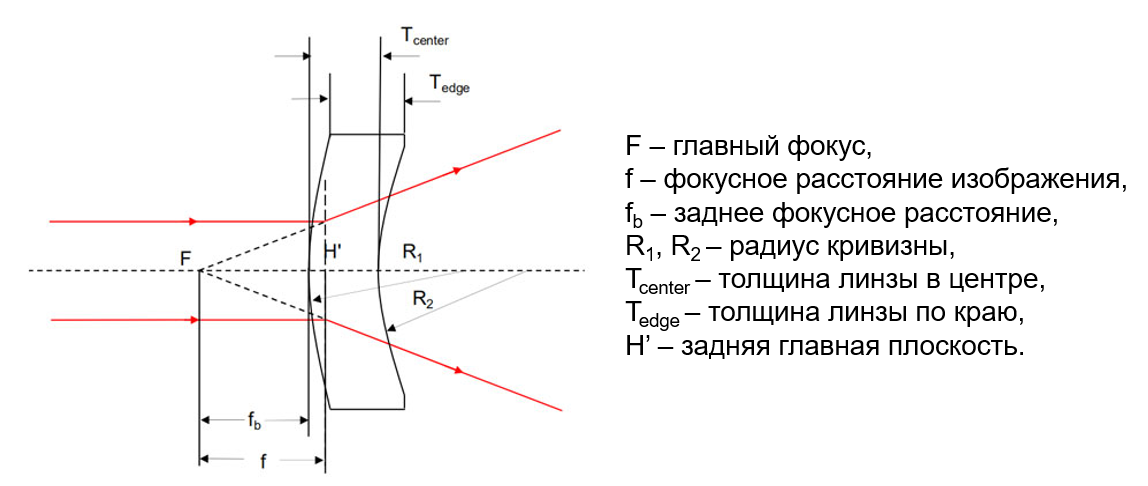

Отрицательные менисковые линзы состоят из двух изогнутых поверхностей: вогнутой и выпуклой. Радиус кривизны выпуклой поверхности больше радиуса кривизны вогнутой (R1>R2). Линзы данного типа используются в таких задачах: расширение луча, увеличение фокусного расстояния или уменьшение числовой апертуры (NA). Для уменьшения сферических аберраций пучок должен падать на выпуклую поверхность линзы. При использовании линзы для коллимации сходящегося пучка луч должен падать на вогнутую поверхность линзы.

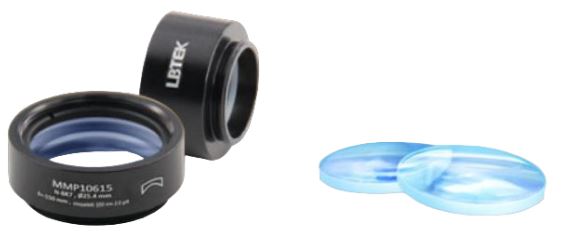

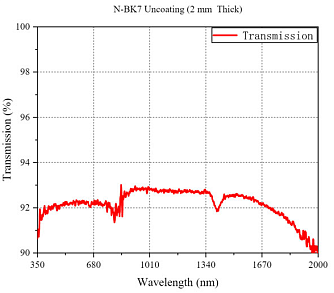

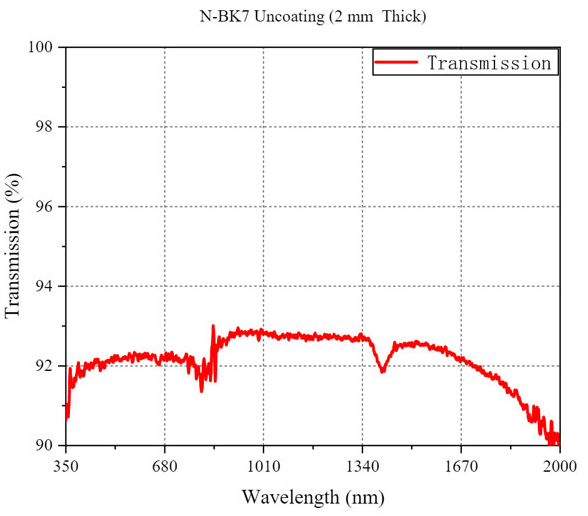

Для изготовления линз без покрытия серии MMP/MP компания LBTEK использует оптическое стекло N-BK7, являющееся наиболее распространенным материалом для высококачественных оптических элементов. Линзы предназначены для работы в широком спектральном диапазоне от 350 нм до 2 мкм. Предлагаются к заказу линзы диаметром 25,4 мм с отрицательным фокусным расстоянием, равным -150 мм. Компания LBTEK производит данные оптические компоненты в двух исполнениях: линзы в стандартных оправах (серия MMP) и линзы без оправ (серия MP). Для удобства идентификации на корпусе нанесена гравировка с указанием модели, типа, диаметра и фокусного расстояния, что позволяет быстро и точно определять параметры линзы. Оба варианта исполнения обеспечивают высокое качество оптических характеристик.
Параметр | Значение | Ед.измерения | |
---|---|---|---|
Серия | MMP | MP | |
В оправе | да | нет | |
Материал | N-BK7 | ||
Покрытие | Без покрытия | ||
Диапазон длин волн | 350 - 2000 | нм | |
Диаметр | 25,4 | мм | |
Допуск на диаметр | +0,0 / -0,1 | мм | |
Толщина центра | 3,0 | мм | |
Допуск на толщину по центру | ±0,1 | мм | |
Толщина края | 4,1 | мм | |
Фокусное расстояние | -150 | мм | |
Допуск на фокусное расстояние | ±1 | % | |
Заднее фокусное расстояние | -148 | мм | |
Эксцентриситет | <3 | угл.мин. | |
Качество обработки поверхности | 40/20 |
