MMP-A - отрицательные менисковые линзы с просветляющим покрытием

Отрицательные менисковые линзы состоят из двух изогнутых поверхностей: вогнутой и выпуклой. Линзы данного типа обычно используются для смежных задач, таких как расширение луча, увеличение фокусного расстояния или уменьшение числовой апертуры.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: от - 1000 до -100 мм.
  • Диапазон длин волн: 400 - 700 нм.
  • Серия линз в оправе - ММР-А, без оправы - МР-А.

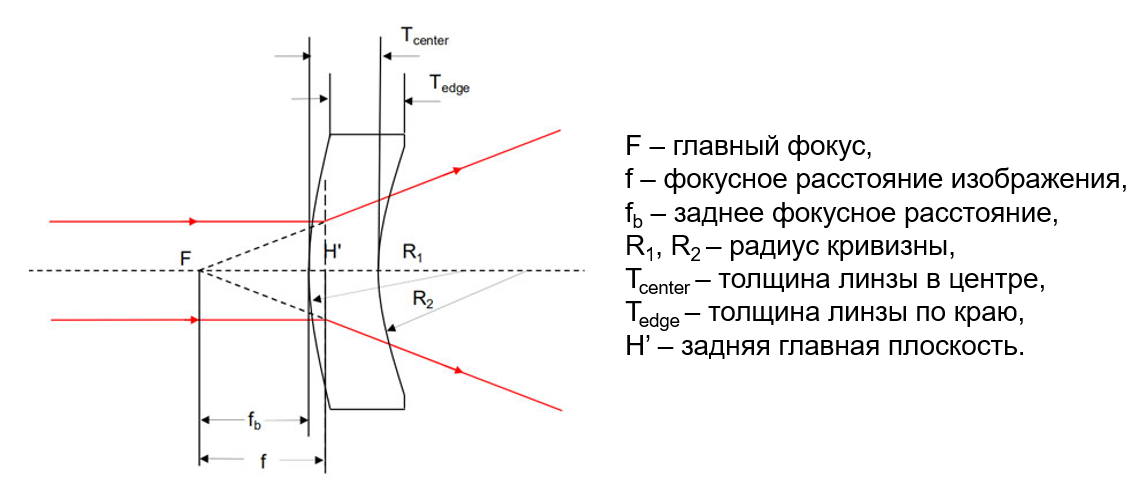

Отрицательные менисковые линзы имеют вогнутую и выпуклую поверхности, причем радиус кривизны выпуклой поверхности больше, чем радиус кривизны вогнутой (R1 > R2). Линзы данного типа нашли применение в таких задачах, как расширение луча, увеличение фокусного расстояния или уменьшение числовой апертуры (NA). Для уменьшения сферических аберраций пучок должен падать на выпуклую поверхность линзы. При использовании линзы для коллимации сходящегося пучка луч должен падать на вогнутую поверхность линзы.

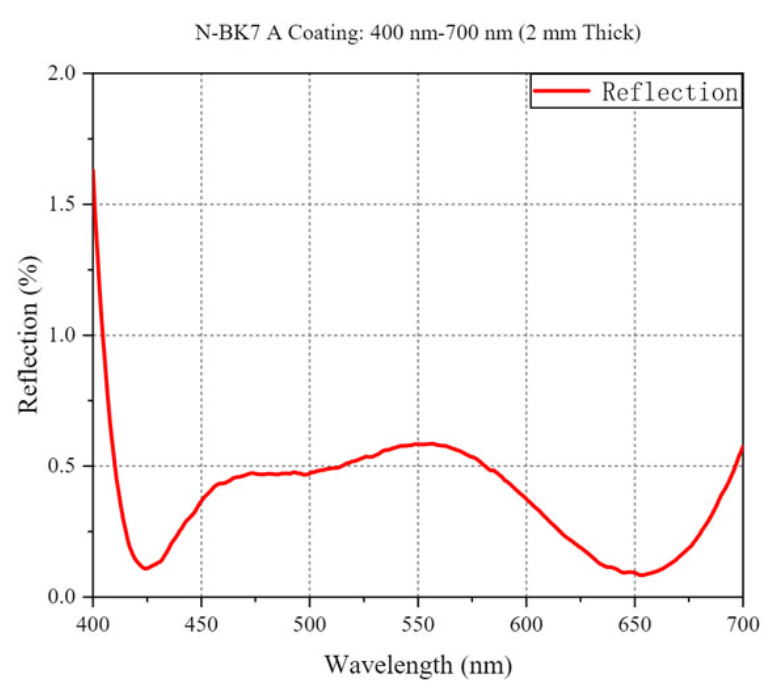

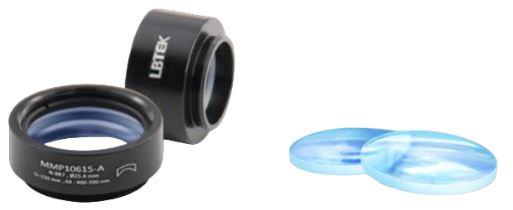

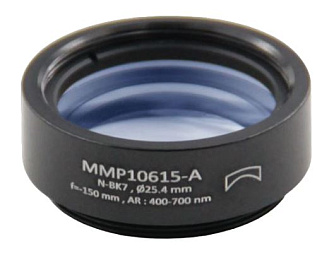

Линзы серии MMP-А/MP-А изготовлены из высококачественного оптического стекла N-BK7. Просветляющее покрытие обеспечивает отражательную способность <0,5%. Рабочий диапазон длин волн составляет от 400 до 700 нм. Доступны к заказу линзы диаметром 25,4 мм с отрицательным фокусным расстоянием от -1000 до - 100 мм в зависимости от модели. В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия MМР-А), а также линзы без оправы (серия МР-А). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MMP-А MP-А
В оправе да нет
Материал N-BK7
Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 400 - 700 нм
Диаметр 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 3 - 3,2 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 3,2 - 4,7 мм
Фокусное расстояние от -1000 до -100 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -994,6 до -98,6 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
MP10613-A Отрицательная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -98,6 мм. Диапазон длин волн: 400-700 нм.
MP10614-A Отрицательная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -125 мм. Заднее фокусное расстояние: -123,6 мм. Диапазон длин волн: 400-700 нм.
MP10615-A Отрицательная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -150 мм. Заднее фокусное расстояние: -148 мм. Диапазон длин волн: 400-700 нм.
MP10618-A Отрицательная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -250 мм. Заднее фокусное расстояние: -247,4 мм. Диапазон длин волн: 400-700 нм.
MP10619-A Отрицательная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -300 мм. Заднее фокусное расстояние: -297,8 мм. Диапазон длин волн: 400-700 нм.
MP10620-A Отрицательная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -400 мм. Заднее фокусное расстояние: -397 мм. Диапазон длин волн: 400-700 нм.
MP10621-A Отрицательная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -500 мм. Заднее фокусное расстояние: -496,3 мм. Диапазон длин волн: 400-700 нм.
MP10623-A Отрицательная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -1000 мм. Заднее фокусное расстояние: -994,6 мм. Диапазон длин волн: 400-700 нм.
MМP10615-A Отрицательная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -150 мм. Заднее фокусное расстояние: -148 мм. Диапазон длин волн: 400-700 нм. В оправе.
