MPML-A - положительные менисковые линзы c просветляющим покрытием

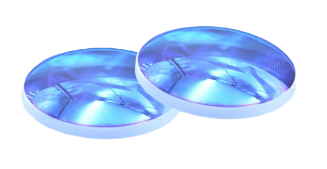

Положительные менисковые линзы состоят из двух изогнутых поверхностей: вогнутой и выпуклой. Линзы данного типа обычно используются для смежных задач, таких как сжатие луча, уменьшение фокусного расстояния или увеличение числовой апертуры.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 100 - 1000 мм.
  • Диапазон длин волн: 400 - 700 нм.
  • Серия линз в оправе - MPML-А, без оправы - РМL-А.

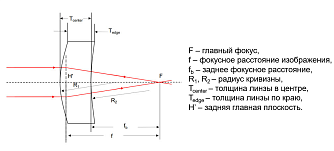

Положительные менисковые линзы имеют выпуклую поверхность с меньшим радиусом кривизны и вогнутую с большим радиусом кривизны (R1<R2). Их применяют для сжатия пучка, коррекции фокусного расстояния и увеличения числовой апертуры. Для уменьшения сферических аберраций пучок должен падать на выпуклую поверхность линзы, а при коллимации сходящегося пучка - на вогнутую поверхность линзы.

Линзы серии MPML-A/РМL-А из высококачественного оптического стекла N-BK7. Рабочий диапазон длин волн составляет от 400 до 700 нм. Предлагаются к заказу линзы диаметром 25,4 мм с положительным фокусным расстоянием от 100 до 1000 мм в зависимости от модели. Линзы поставляются в стандартных оправах (серия МРМL-А), на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния и типа покрытия, что упрощает процесс определения параметров. Также к заказу доступны линзы без оправы (серия РМL-А). LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия МPML-А PML-А
В оправе да нет
Материал N-BK7

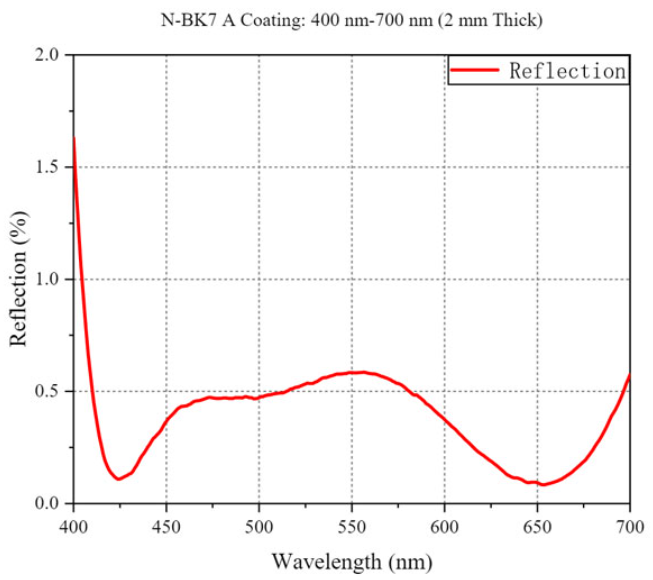

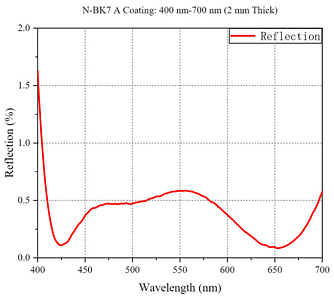

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 400 - 700 нм
Диаметр 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 2,2 - 3,6 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 2 мм
Фокусное расстояние от 100 до 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от 95,9 до 1000 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
PML10613-A Положительная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 95,9 мм. Диапазон длин волн: 400-700 нм.
PML10618-A Положительная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 251 мм. Диапазон длин волн: 400-700 нм.
PML10619-A Положительная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 296,5 мм. Диапазон длин волн: 400-700 нм.
PML10620-A Положительная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 400,7 мм. Диапазон длин волн: 400-700 нм.
PML10621-A Положительная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 500,7 мм. Диапазон длин волн: 400-700 нм.
PML10623-A Положительная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 1000 мм. Диапазон длин волн: 400-700 нм.
МPML10613-A Положительная менисковая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 95,9 мм. Диапазон длин волн: 400-700 нм. В оправе.
