MPML-B - положительные менисковые линзы
- Материал оптического компонента: N-BK7.
- Диаметр: 25,4 мм.
- Фокусное расстояние: 100 мм.
- Диапазон длин волн: 700 - 1100 нм.
- Серия линз в оправе - MPML-В, без оправы - РМL-В.

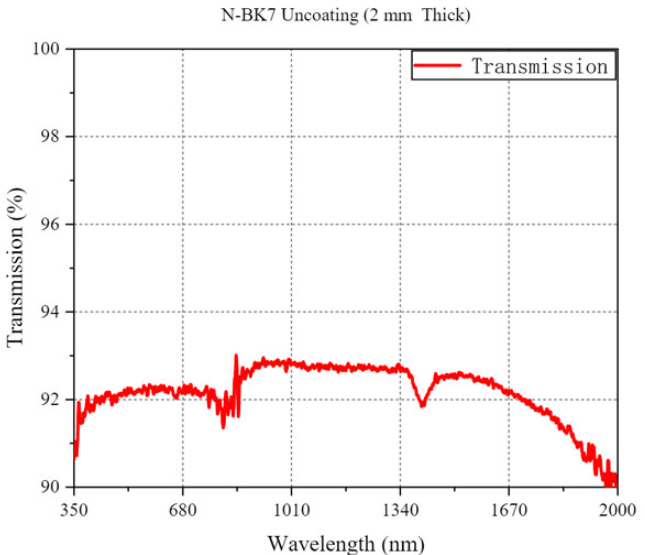

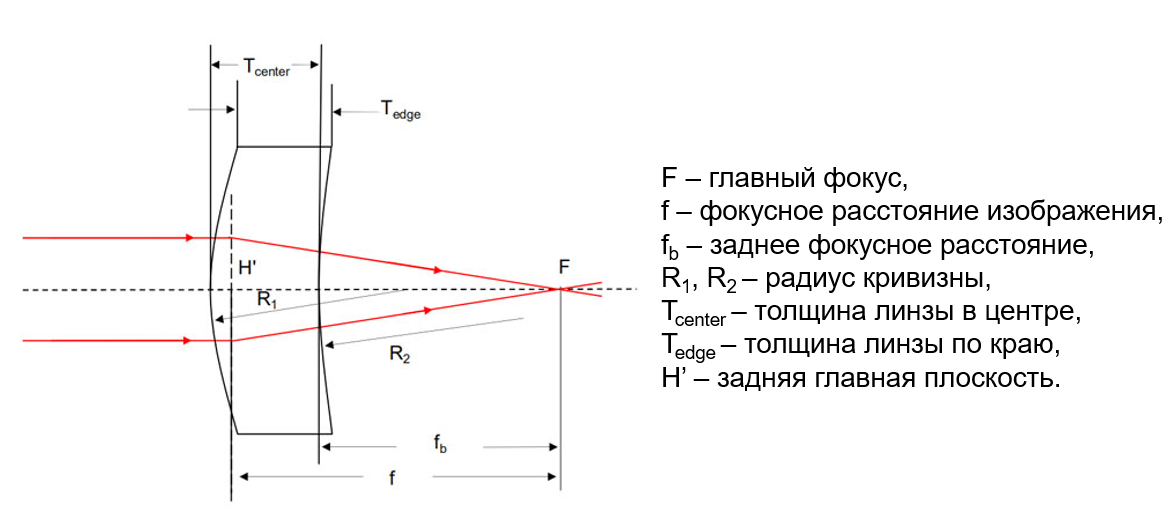

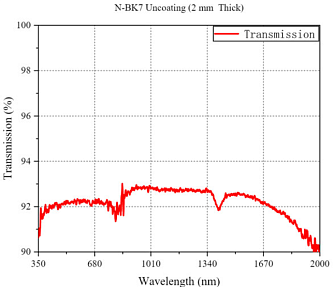

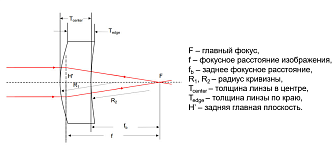

Положительные менисковые линзы состоят из двух изогнутых поверхностей: вогнутой и выпуклой. Радиус кривизны вогнутой поверхности больше радиуса кривизны выпуклой поверхности. Линзы данного типа обычно используются для смежных задач, таких как сжатие луча, уменьшение фокусного расстояния или увеличение числовой апертуры. Для уменьшения сферических аберраций, пучок должен падать на выпуклую поверхность линзы. При использовании линзы для коллимации сходящегося пучка, луч должен падать на вогнутую поверхность. Для изготовления линз серии MPML-B компания LBTEK использует оптическое стекло N-BK7, являющееся наиболее распространенным материалом для высококачественных оптических элементов, применяется в видимом и ближнем инфракрасном диапазоне.
Стандартный диаметр - 25,4 мм, фокусное расстояние, равное 100 мм. В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия МРМL-В), а также линзы без оправы (серия РМL-В). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
|
Материал
|
N-BK7 |
|||||||
| Покрытие |
AR-покрытие (Ravg<0,5%) |
|||||||
| Длина волны |
700 - 1100 |
нм | ||||||
| Диаметр |
25,4 |
мм | ||||||
| Допуск диаметра |
+0,0 / -0,1 |
мм | ||||||
| Толщина центра | 3,6 | мм | ||||||
|
Допуск на толщину по центру |
±0,1 |
мм | ||||||
| Толщина края | 2 | мм | ||||||
| Фокусное расстояние | 100 | мм | ||||||
| Допуск на фокусное расстояние | ±1 |
% |
||||||
| Заднее фокусное расстояние | 95,9 | мм | ||||||
|
Эксцентриситет |
<3 |
угл.мин. | ||||||
| Качество обработки поверхности | 40/20 | |||||||
