NCY - плоско-вогнутые цилиндрические линзы без покрытия

Плоско-вогнутые цилиндрические линзы имеют одну вогнутую и одну плоскую сторону. Линзы используются для коллимации пучка в линию в одном измерении, увеличения или уменьшения фокусного расстояния, изменения формы пучка.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: от -75 до -50 мм.
  • Диапазон длин волн: 350 нм - 2 мкм.

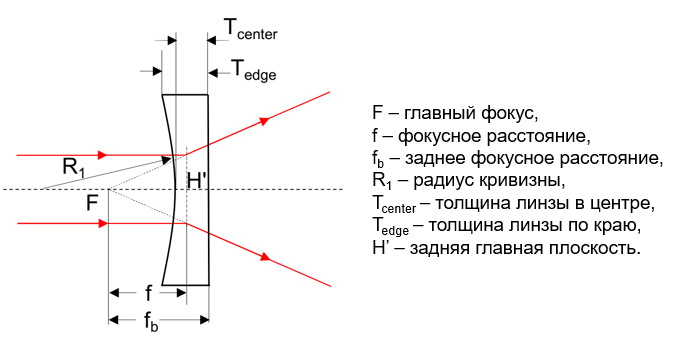

Плоско-вогнутые цилиндрические линзы имеют одну цилиндрическую и одну плоскую поверхность. В отличие от сферических, цилиндрические линзы используются для фокусировки входного луча в линию в одной фокальной плоскости. Для уменьшения аберраций пучок должен падать на изогнутую поверхность линзы. Линзы данного типа нашли свое применение в округлении выходного пучка лазерного диода с помощью системы из двух цилиндрических линз.

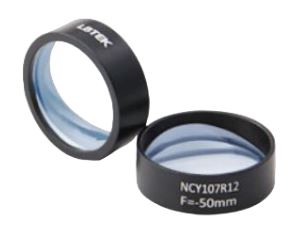

Серия плоско-вогнутых цилиндрических линз NCY компании LBTEK изготовлена из оптического стекла N-BK7, которое является наиболее распространенным материалом для высококачественных оптических элементов. Рабочий диапазон длин волн составляет от 350 нм до 2 мкм. Предлагаются к заказу плоско-вогнутые линзы без покрытия с двумя вариациями фокусного расстояния: -50 и -75 мм. Предлагаются к заказу линзы без покрытия диаметром 25,4 мм. Линзы установлены ​​в стопорном кольце, изготовленном из анодированного алюминиевого сплава. Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности кольца, что упрощает процесс определения параметров линз. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Материал
N-BK7

Покрытие Без покрытия

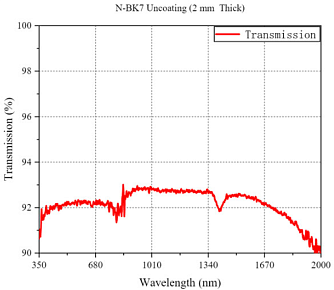

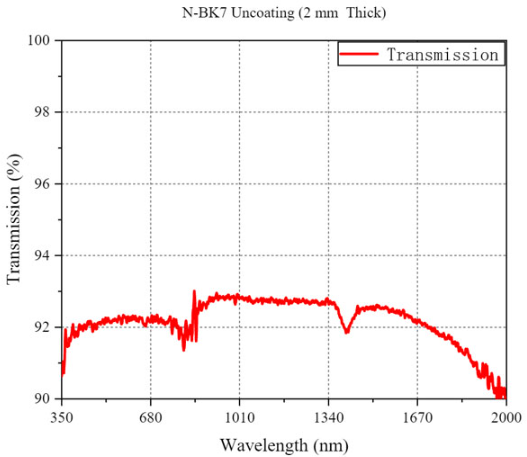

Диапазон длин волн 350 - 2000
нм
Диаметр 25,4
мм
Допуск диаметра +0,0 / -0,1
мм
Толщина центра линзы 2 мм
Допуск на толщину по центру
±0,1
мм
Фокусное расстояние от -75 до -50 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -76,3 до -51,3 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности 60/40



Модель Описание
NCY107R12 Плоско-вогнутая цилиндрическая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -51,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
NCY107R13 Плоско-вогнутая цилиндрическая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -76,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
