NCY1 - плоско-вогнутые цилиндрические линзы без покрытия

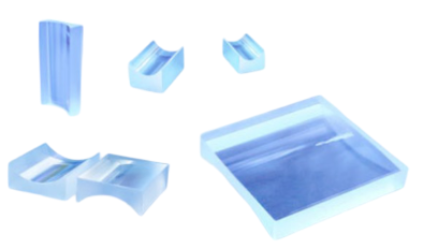

Плоско-вогнутые цилиндрические линзы имеют одну вогнутую и одну плоскую сторону. Линзы используются для коллимации пучка в линию в одном измерении, увеличения или уменьшения фокусного расстояния, изменения формы пучка.
  • Материал оптического компонента: N-BK7.
  • Длина линзы: 6 - 32 мм.
  • Высота линзы: 4 - 30 мм.
  • Фокусное расстояние: от -100 до -3,9 мм.
  • Диапазон длин волн: 350 нм - 2 мкм.

Плоско-вогнутые линзы - это линзы, одна поверхность которых является плоской, а другая - вогнутой. Цилиндрические линзы предназначены для фокусировки света или формирования изображений только в одном измерении, в отличие от сферических линз, действующих во всех направлениях. Для уменьшения аберраций пучок должен падать на изогнутую поверхность линзы. Плоско-вогнутые цилиндрические линзы нашли применение в таких задачах, как формирование изображений, коллимация пучка в одном направлении и изменение формы пучка.

Серия плоско-вогнутых линз без покрытия NCY1 компании LBTEK изготовлена из высококачественного оптического стекла N-BK7. Линзы предназначены для работы в спектральном диапазоне от 350 нм до 2 мкм. Плоско-вогнутые цилиндрические линзы серии NCY1 имеют несколько вариаций отрицательных значений фокусного расстояния в диапазоне от -100 до -3,9 мм. Также к заказу доступны различные размеры линз: высота 6 - 32 мм, длина 4 - 30 мм. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.




Параметр Значение Ед.измерения
Материал
N-BK7

Покрытие Без покрытия

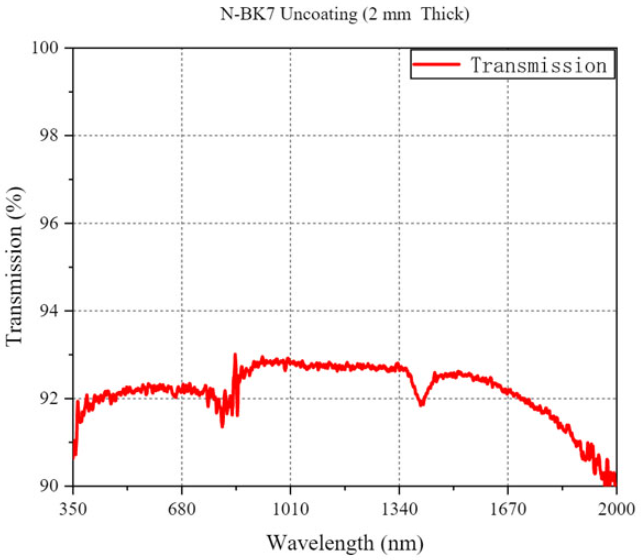

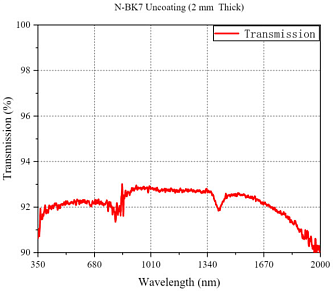

Диапазон длин волн 350 - 2000
нм
Высота линзы 4 - 30 мм
Длина линзы 6 - 32 мм
Размерный допуск +0,0 / -0,1
мм

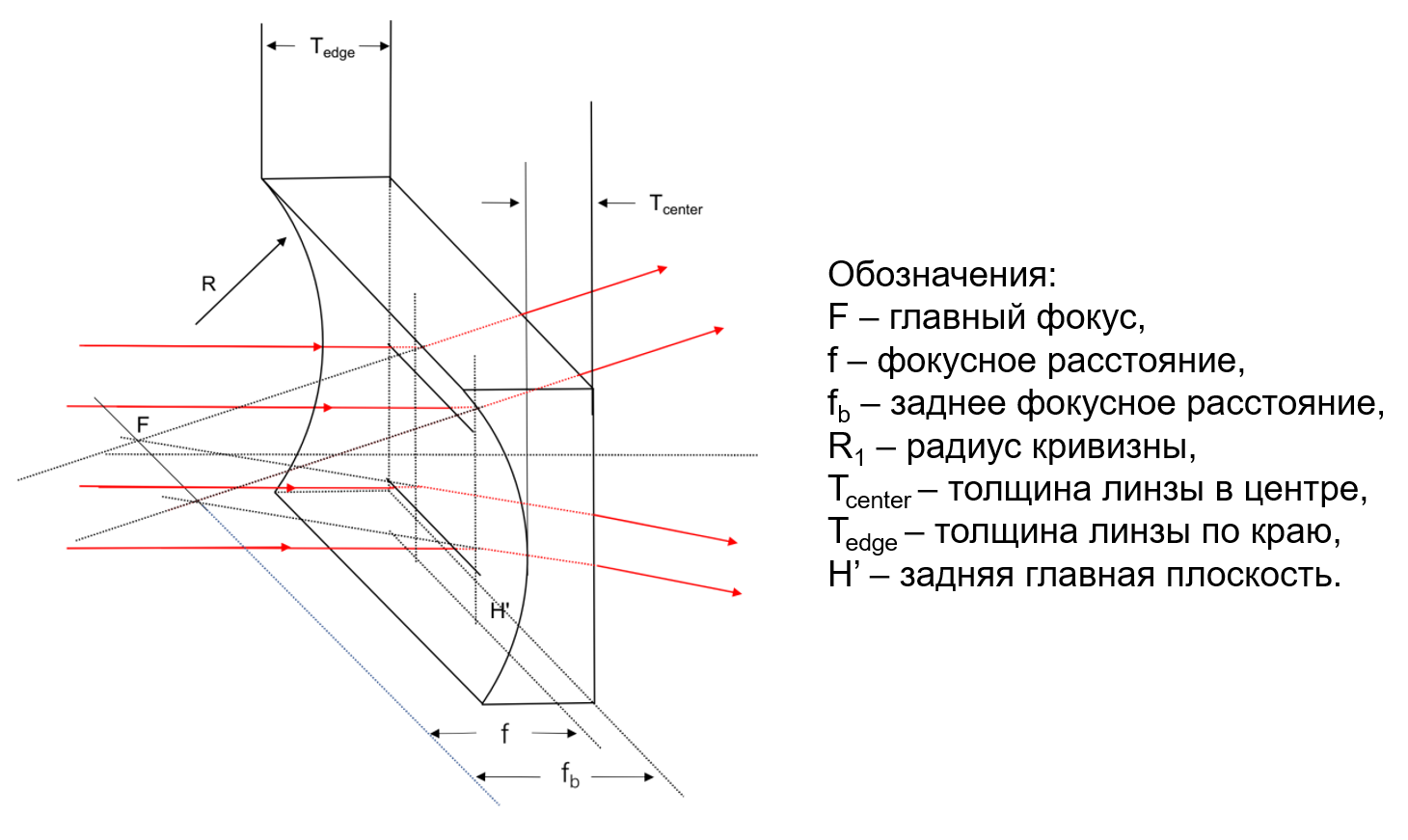

Толщина центра линзы 2 - 3 мм
Допуск на толщину по центру
±0,1
мм
Толщина края линзы 3,2 - 6,8 мм
Фокусное расстояние от -100 до -3,9 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -102 до -5,2 мм
Эксцентриситет
<5
угл.мин.
Качество обработки поверхности 60/40


Модель Описание
NCY101101 Плоско-вогнутая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 4×6 мм. Фокусное расстояние: -3,9 мм. Заднее фокусное расстояние: -5,2 мм. Диапазон длин волн: 350 нм - 2 мкм.
NCY102104 Плоско-вогнутая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 6×8 мм. Фокусное расстояние: -6,4 мм. Заднее фокусное расстояние: -7,7 мм. Диапазон длин волн: 350 нм - 2 мкм.
NCY103205 Плоско-вогнутая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 7×14 мм. Фокусное расстояние: -7,7 мм. Заднее фокусное расстояние: -9 мм. Диапазон длин волн: 350 нм - 2 мкм.
NCY104107 Плоско-вогнутая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: -12,7 мм. Заднее фокусное расстояние: -14 мм. Диапазон длин волн: 350 нм - 2 мкм.
NCY105209 Плоско-вогнутая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 15×30 мм. Фокусное расстояние: -20 мм. Заднее фокусное расстояние: -21,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
NCY108112 Плоско-вогнутая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -51,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
NCY108112 Плоско-вогнутая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102 мм. Диапазон длин волн: 350 нм - 2 мкм.
