NCY1-A - плоско-вогнутые цилиндрические линзы с просветляющим покрытием

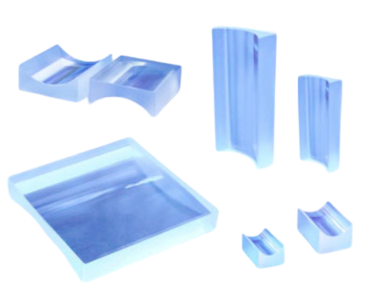

Плоско-вогнутые цилиндрические линзы имеют одну вогнутую и одну плоскую сторону. Линзы используются для коллимации пучка в линию в одном измерении, увеличения или уменьшения фокусного расстояния, изменения формы пучка.
  • Материал оптического компонента: N-BK7.
  • Длина линзы: 6 - 32 мм.
  • Высота линзы: 4 - 30 мм.
  • Фокусное расстояние: от -100 до -3,9 мм.
  • Диапазон длин волн: 400 - 700 нм.

Плоско-вогнутые цилиндрические линзы обладают одной вогнутой и одной плоской поверхностью. В отличие от сферических линз, которые фокусируют свет в точку, цилиндрические линзы фокусируют входное излучение в линию, формируя изображение в фокальной плоскости. Для минимизации сферических аберраций, рекомендуется направлять падающий пучок на изогнутую цилиндрическую поверхность линзы. Эти линзы имеют отрицательное фокусное расстояние и применяются в таких задачах, как формирование изображений, коллимация пучка в одном направлении и изменение формы пучка.

В настоящее время к заказу предлагаются плоско-вогнутые цилиндрические линзы серии NCY1-A, изготовленные из высококачественного оптического стекла N-BK7. Линзы предназначены для работы в спектральном диапазоне от 400 до 700 нм. Отражательная способность просветляющих покрытий составляет <0,5%. Доступны линзы с фокусным расстоянием диапазоне от -100 до -3,9 мм. Также к заказу доступны различные габариты линз: высота в диапазоне 4 - 30 мм, длина в диапазоне 6 - 32 мм. Линзы данного типа нашли свое применение в округлении выходного луча лазерного диода нового поколения. Строгий контроль качества на каждом этапе производства гарантирует высокое качество продукции LBTEK.

Параметр Значение Ед.измерения
Материал
N-BK7

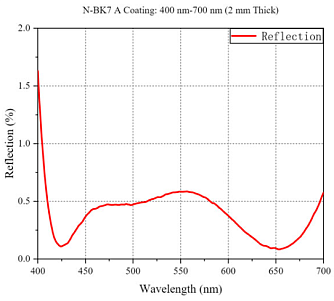

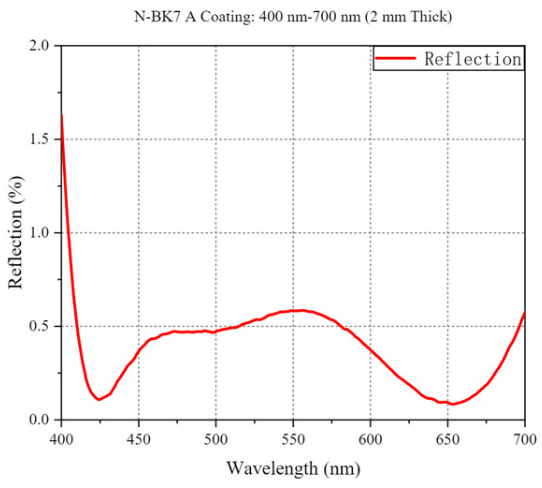

Покрытие AR-покрытие (Ravg<0,5%)

Диапазон длин волн 400 - 700 нм
Высота линзы 4 - 30 мм
Длина линзы 6 - 32 мм
Размерный допуск +0,0 / -0,1
мм

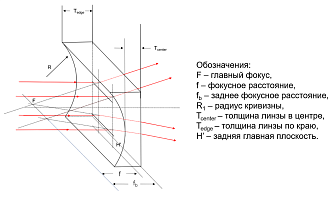

Толщина центра линзы 2 - 3 мм
Допуск на толщину по центру
±0,1
мм
Толщина края линзы 3,2 - 6,8 мм
Фокусное расстояние от -100 до -3,9 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -102 до -5,2 мм
Эксцентриситет
<5
угл.мин.
Качество обработки поверхности 60/40


Модель Описание
NCY101101-А Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 4×6 мм. Фокусное расстояние: -3,9 мм. Заднее фокусное расстояние: -5,2 мм. Диапазон длин волн: 400-700 нм.
NCY102104-А Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 6×8 мм. Фокусное расстояние: -6,4 мм. Заднее фокусное расстояние: -7,7 мм. Диапазон длин волн: 400-700 нм.
NCY103205-А Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 7×14 мм. Фокусное расстояние: -7,7 мм. Заднее фокусное расстояние: -9 мм. Диапазон длин волн: 400-700 нм.
NCY104107-А Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: -12,7 мм. Заднее фокусное расстояние: -14 мм. Диапазон длин волн: 400-700 нм.
NCY105209-А Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 15×30 мм. Фокусное расстояние: -20 мм. Заднее фокусное расстояние: -21,3 мм. Диапазон длин волн: 400-700 нм.
NCY108112-А Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -51,3 мм. Диапазон длин волн: 400-700 нм.
NCY108114-А Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102 мм. Диапазон длин волн: 400-700 нм.
