NCY1-B - плоско-вогнутые цилиндрические линзы с просветляющим покрытием

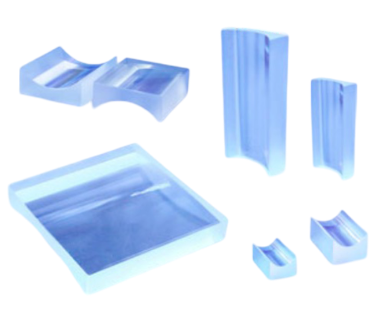

Плоско-вогнутые цилиндрические линзы имеют одну вогнутую и одну плоскую сторону. Линзы используются для коллимации пучка в линию в одном измерении, увеличения или уменьшения фокусного расстояния, изменения формы пучка.
  • Материал оптического компонента: N-BK7.
  • Длина линзы: 6 - 32 мм.
  • Высота линзы: 4 - 30 мм.
  • Фокусное расстояние: от -100 до -3,9 мм.
  • Диапазон длин волн: 700 - 1100 нм.

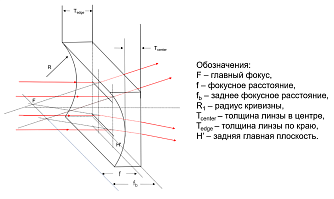

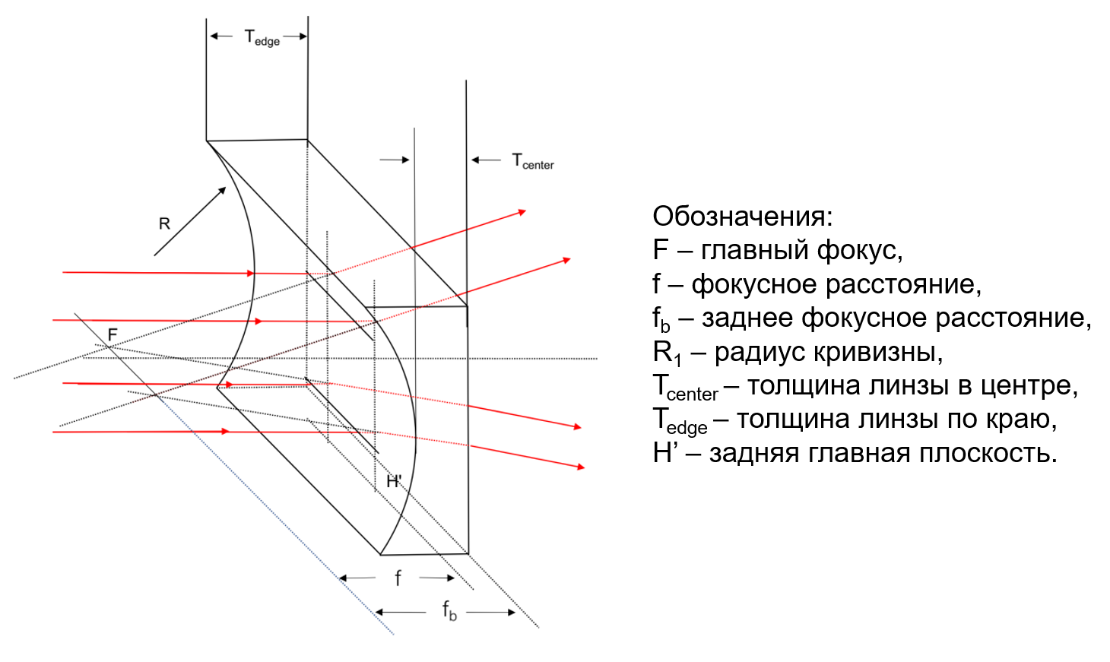

Плоско-вогнутые цилиндрические линзы, сочетающие вогнутую и плоскую поверхности, в отличие от сферических линз, фокусируют свет в одной фокальной плоскости. Для уменьшения сферических аберраций при фокусировке коллимированного пучка в линию, пучок направляют на цилиндрическую (вогнутую) поверхность линзы. Плоско-вогнутые цилиндрические линзы нашли применение в таких задачах, как формирование изображений, коллимация пучка в одном направлении и изменение формы пучка. Эти линзы имеют отрицательное фокусное расстояние.

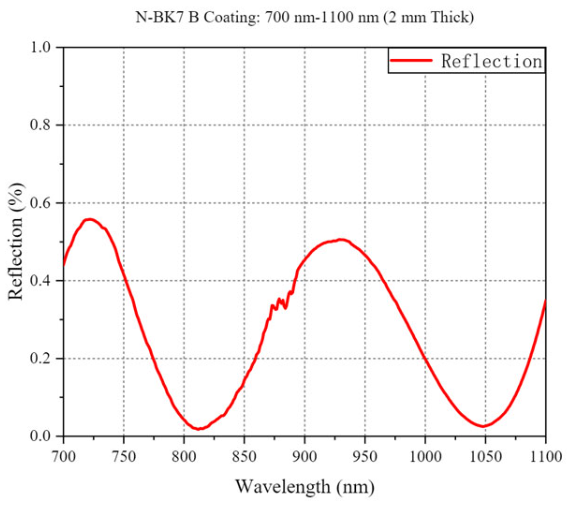

Для изготовления линз серии NCY1-В компания LBTEK использует оптическое стекло N-BK7, являющееся наиболее распространенным материалом для высококачественных оптических элементов. Рабочий диапазон длин волн составляет от 700 до 1100 нм. Линзы покрыты антибликовым покрытием, отражательная способность составляет менее 0,5%. Антибликовое покрытие линзы представляет собой твердую термостойкую оксидную пленку, минимизирующую блики и отражения в определенном диапазоне длин волн. Доступны линзы с фокусным расстоянием диапазоне от -100 до -3,9 мм. Также к заказу доступны различные габариты линз: высота в диапазоне 4 - 30 мм, длина в диапазоне 6 - 32 мм. Строгий контроль качества на каждом этапе производства гарантирует высокое качество продукции LBTEK.




Параметр Значение Ед.измерения
Материал
N-BK7

Покрытие AR-покрытие (Ravg<0,5%)

Диапазон длин волн 700 - 1100 нм
Высота линзы 4 - 30 мм
Длина линзы 6 - 32 мм
Размерный допуск +0,0 / -0,1
мм
Толщина центра линзы 2 - 3 мм
Допуск на толщину по центру
±0,1
мм
Толщина края линзы 3,2 - 6,8 мм
Фокусное расстояние от -100 до -3,9 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -102 до -5,2 мм
Эксцентриситет
<5
угл.мин.
Качество обработки поверхности 60/40


Модель Описание
NCY101101-В Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 4×6 мм. Фокусное расстояние: -3,9 мм. Заднее фокусное расстояние: -5,2 мм. Диапазон длин волн: 700-1100 нм.
NCY102104-В Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 6×8 мм. Фокусное расстояние: -6,4 мм. Заднее фокусное расстояние: -7,7 мм. Диапазон длин волн: 700-1100 нм.
NCY103205-В Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 7×14 мм. Фокусное расстояние: -7,7 мм. Заднее фокусное расстояние: -9 мм. Диапазон длин волн: 700-1100 нм.
NCY104107-В Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: -12,7 мм. Заднее фокусное расстояние: -14 мм. Диапазон длин волн: 700-1100 нм.
NCY105209-В Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 15×30 мм. Фокусное расстояние: -20 мм. Заднее фокусное расстояние: -21,3 мм. Диапазон длин волн: 700-1100 нм.
NCY108112-В Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -51,3 мм. Диапазон длин волн: 700-1100 нм.
NCY108114-В Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102 мм. Диапазон длин волн: 700-1100 нм.
