NCY1-C - плоско-вогнутые цилиндрические линзы с просветляющим покрытием

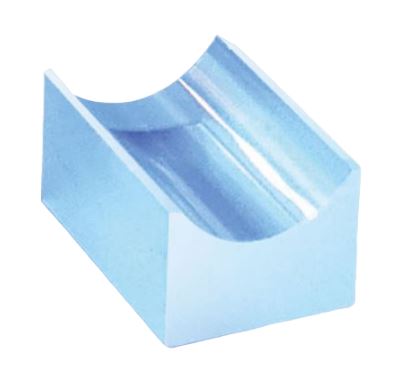

Плоско-вогнутые цилиндрические линзы имеют одну вогнутую и одну плоскую сторону. Линзы используются для коллимации пучка в линию в одном измерении, увеличения или уменьшения фокусного расстояния, изменения формы пучка.
  • Материал оптического компонента: N-BK7.
  • Длина линзы: 8 мм.
  • Высота линзы: 6 мм.
  • Фокусное расстояние: -6,4 мм.
  • Диапазон длин волн: 1100 - 1650 нм.

Плоско-вогнутые цилиндрические линзы имеют одну цилиндрическую и одну плоскую поверхность. В отличие от сферических, они фокусируют свет только в одной плоскости, что делает их идеальными выбором для коррекции астигматизма и управления формой пучка. Для уменьшения аберраций, пучок должен падать на изогнутую поверхность линзы. В настоящее время в серии плоско-вогнутых линз NCY1-С представлена модель NCY102104-C. Линзы этой модели изготовлены из оптического стекла N-BK7, которое является наиболее распространенным материалом для высококачественных оптических элементов. Предлагаются к заказу линзы размером 6×8 мм для работы в спектральном диапазоне от 1100 до 1650 нм. Нанесённое просветляющее покрытие снижает отражение в заданном диапазоне длин волн, обеспечивая коэффициент отражения менее 0,5%. Фокусное расстояние отрицательное и равно -6,4 мм. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.



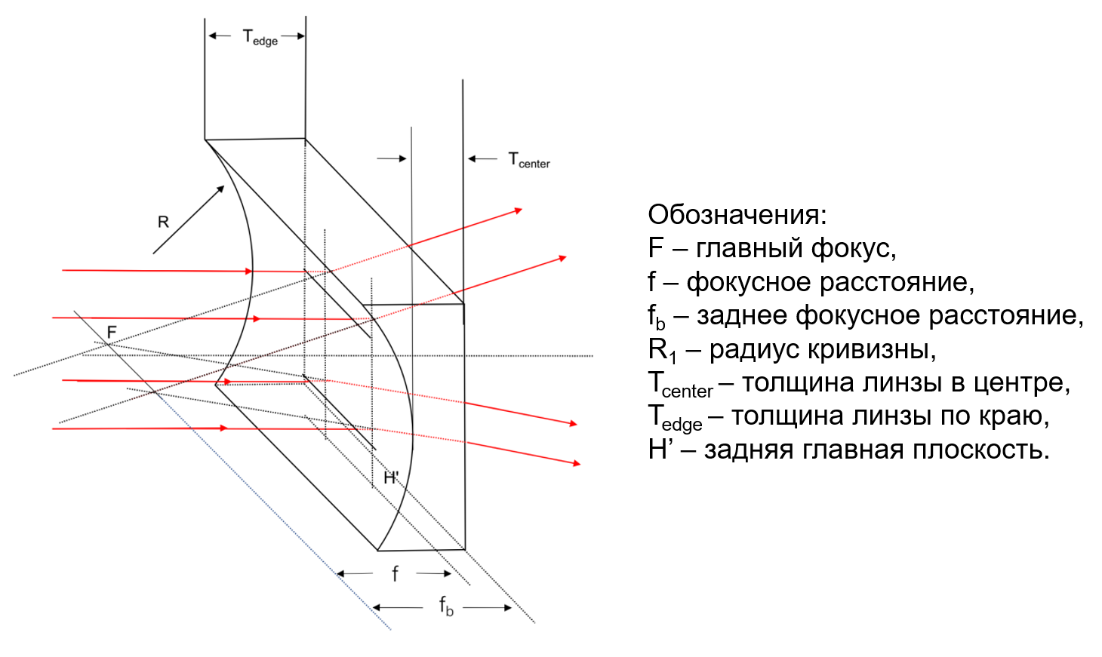

Параметр Значение Ед.измерения
Материал
N-BK7

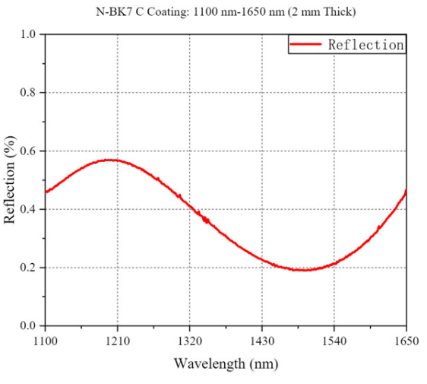

Покрытие AR-покрытие (Ravg<0,5%)

Диапазон длин волн 1100 - 1650 нм
Высота линзы 6 мм
Длина линзы 8 мм
Размерный допуск +0,0 / -0,1
мм
Толщина центра линзы 2 мм
Допуск на толщину по центру
±0,1
мм
Толщина края линзы 3,7 мм
Фокусное расстояние -6,4 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние -7,7 мм
Эксцентриситет
<5
угл.мин.
Качество обработки поверхности 60/40


Модель Описание
NCY102104-C Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 6×8 мм. Фокусное расстояние: -6,4 мм. Заднее фокусное расстояние: -7,7 мм. Диапазон длин волн: 1100-1650 нм.
