NCY2 - плоско-вогнутые цилиндрические линзы без покрытия
- Материал оптического компонента: UVFS.
- Диаметр: 25,4 мм.
- Фокусное расстояние: от -75 до -50 мм.

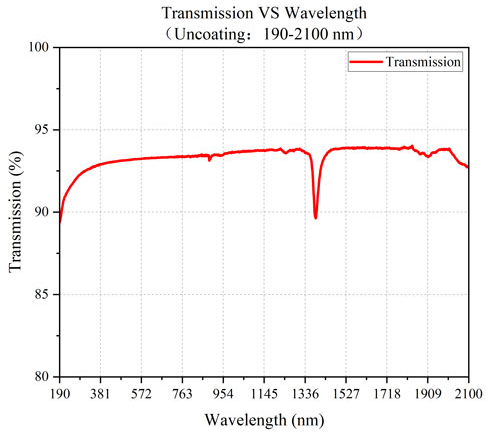

- Диапазон длин волн: 190 нм - 2,1 мкм.

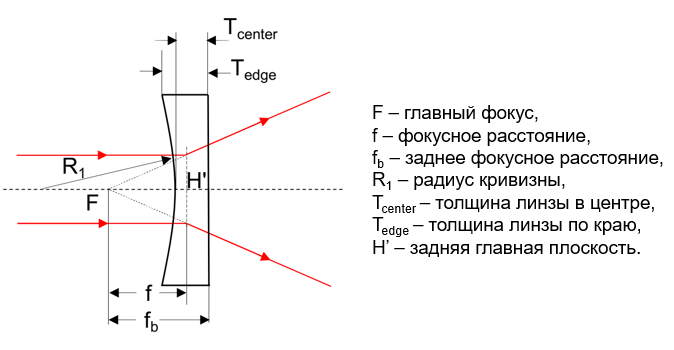

Плоско-вогнутые цилиндрические линзы имеют одну вогнутую и одну плоскую поверхность. Эти линзы являются рассеивающими, так как обладают отрицательным фокусным расстоянием. Чтобы уменьшить сферические аберрации, при использовании плоско-вогнутой цилиндрической линзы коллимированный луч должен падать на вогнутую поверхность линзы. Линзы используются для коллимации пучка в линию в одном измерении, увеличения или уменьшения фокусного расстояния, изменения формы пучка.

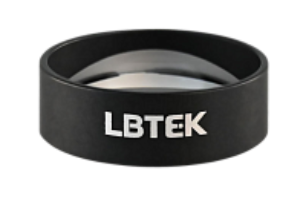

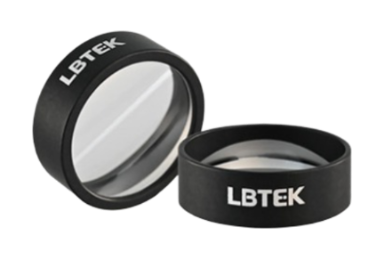

Компания LBTEK предлагает к заказу плоско-вогнутые цилиндрические линзы серии NCY2, которые изготовлены из УФ-плавленого кварца и предназначены для работы в широком спектральном диапазоне от 190 нм до 2,1 мкм. Доступны плоско-вогнутые линзы без покрытия с двумя вариациями фокусного расстояния: -50 и -75 мм. Стандартный диаметр - 25,4 мм. Линзы установлены в стопорном кольце, изготовленном из анодированного алюминиевого сплава. Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности кольца, что упрощает процесс определения параметров линз. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
|
Материал
|
UVFS | |||||||
| Покрытие |
Без покрытия |
|||||||
| Диапазон длин волн |
190 - 2100 |
нм | ||||||
| Диаметр |
25,4 |
мм | ||||||
| Допуск диаметра |
+0,0 / -0,1 |
мм | ||||||
| Толщина центра линзы | 2 | мм | ||||||
|
Допуск на толщину по центру |
±0,1 |
мм | ||||||
| Толщина механического корпуса | 5,8 - 8,3 | мм | ||||||
| Фокусное расстояние | от -75 до -50 | мм | ||||||
| Допуск на фокусное расстояние | ±1 |
% |
||||||
| Заднее фокусное расстояние | от -76,4 до -51,9 | мм | ||||||
|
Эксцентриситет |
<3 |
угл.мин. | ||||||
| Качество обработки поверхности | 40/20 | |||||||
