NCY-A - плоско-вогнутые цилиндрические линзы с просветляющим покрытием

Плоско-вогнутые цилиндрические линзы имеют одну вогнутую и одну плоскую сторону. Линзы используются для коллимации пучка в линию в одном измерении, увеличения или уменьшения фокусного расстояния, изменения формы пучка.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: -75 мм.
  • Диапазон длин волн: 400 - 700 нм.

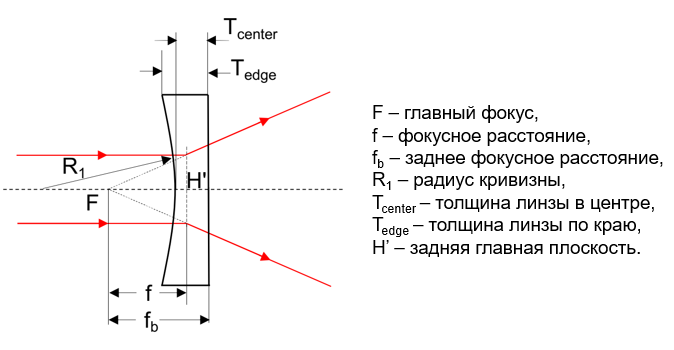

Плоско-вогнутые цилиндрические линзы имеют одну цилиндрическую и одну плоскую поверхность. В отличие от сферических, цилиндрические линзы используются для фокусировки входного луча в линию в одной фокальной плоскости. Для уменьшения аберраций, пучок должен падать на изогнутую поверхность линзы. Цилиндрические линзы используются для решения задач формирования пучка, таких как коллимация и округление выходного излучения лазерного диода.

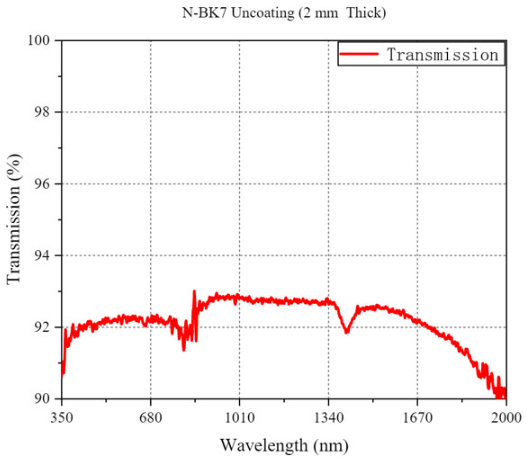

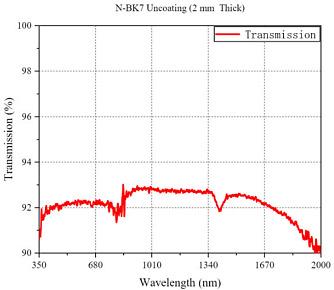

Компания LBTEK для изготовления линз серии NCY-A использует высококачественное оптическое стекло N-BK7. Линзы предназначены для работы в спектральном диапазоне от 400 до 700 нм. Нанесение просветляющего покрытия на оптические элементы позволяет минимизировать отражение в определённом диапазоне длин волн. Просветляющее покрытие обеспечивает отражательную способность <0,5%. Предлагаются к заказу линзы диаметром 25,4 мм с фокусным расстоянием -75 мм. Плоско-вогнутые линзы этой серии устанавливаются в стандартные оправы, на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния, что упрощает процесс определения параметров. Оправа изготовлена из анодированного сплава из алюминия. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Материал
N-BK7

Покрытие AR-покрытие (Ravg<0,5%)

Длина волны 400 - 700
нм
Диаметр 25,4
мм
Допуск диаметра +0,0 / -0,1
мм
Толщина центра линзы 2 мм
Допуск на толщину по центру
±0,1
мм
Толщина механического корпуса 5,84 мм
Фокусное расстояние -75 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние -76,3 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности 60/40


Модель Описание
NCY107R13-А Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -76,3 мм. Диапазон длин волн: 400 - 700 нм.
