NCY-B - плоско-вогнутые цилиндрические линзы с просветляющим покрытием

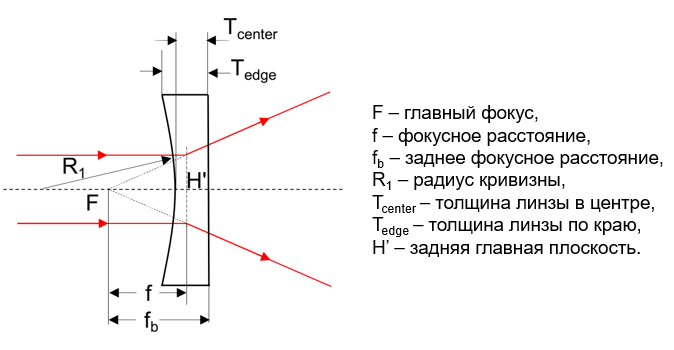

Плоско-вогнутые цилиндрические линзы имеют одну вогнутую и одну плоскую сторону. Линзы используются для коллимации пучка в линию в одном измерении, увеличения или уменьшения фокусного расстояния, изменения формы пучка.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: -75 мм.
  • Диапазон длин волн: 700 - 1100 нм.

Плоско-вогнутые цилиндрические линзы имеют одну цилиндрическую и одну плоскую поверхность. В отличие от сферических, цилиндрические линзы используются для фокусировки входного луча в линию в одной фокальной плоскости. Чтобы уменьшить сферические аберрации, пучок должен падать на изогнутую поверхность. Линзы данного типа нашли свое применение в округлении выходного луча лазерного диода.

Компания LBTEK предлагает плоско-вогнутые цилиндрические линзы серии NCY-B, изготовленные из высококачественного оптического стекла N-BK7 и предназначенные для работы в диапазоне длин волн от 700 до 1100 нм. Линзы покрыты антибликовым покрытием, отражательная способность составляет менее 0,5%. Антибликовое покрытие линзы представляет собой твердую термостойкую оксидную пленку, минимизирующую блики и отражения в определенном диапазоне длин волн. Доступны линзы диаметром 25,4 мм с фокусным расстоянием -75 мм. Плоско-вогнутые линзы цилиндрические линзы установлены ​​в стопорном кольце, изготовленном из анодированного алюминиевого сплава. Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности кольца, что упрощает процесс определения параметров линз. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Материал
N-BK7

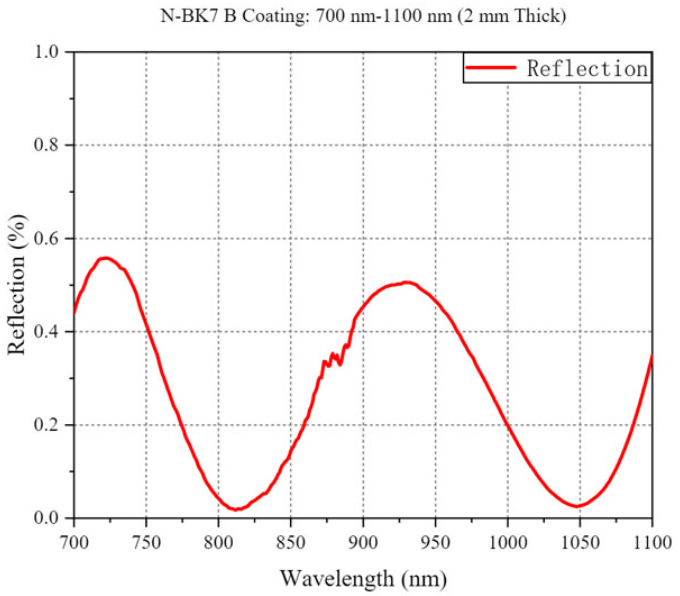

Покрытие AR-покрытие (Ravg<0,5%)

Длина волны 700 - 1100
нм
Диаметр 25,4
мм
Допуск диаметра +0,0 / -0,1
мм
Толщина центра линзы 2 мм
Допуск на толщину по центру
±0,1
мм
Толщина механического корпуса 5,84 мм
Фокусное расстояние -75 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние -76,3 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности 60/40


Модель Описание
NCY107R13-В Плоско-вогнутая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -76,3 мм. Диапазон длин волн: 700 - 1100 нм.
