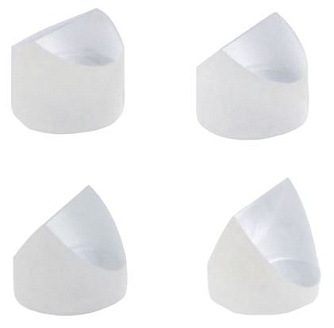

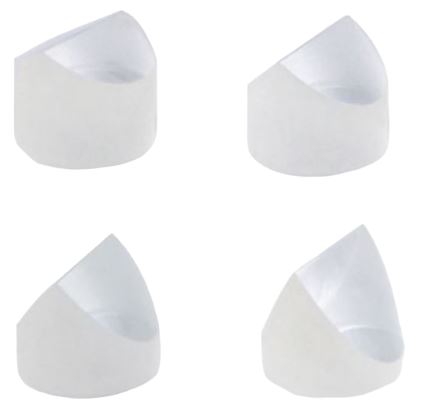

PWPD9 - лазерные линейные призмы Пауэлла

Призма Пауэлла - оптическое устройство, формирующее прямую лазерную линию с равномерным распределением интенсивности.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 8,9 мм.
  • Прямолинейность линии лазера >99,9%.
  • Диаметр пучка (по уровню 1/e2): 0,8 мм.
  • Диапазон длин волн: 400 - 1100 нм.

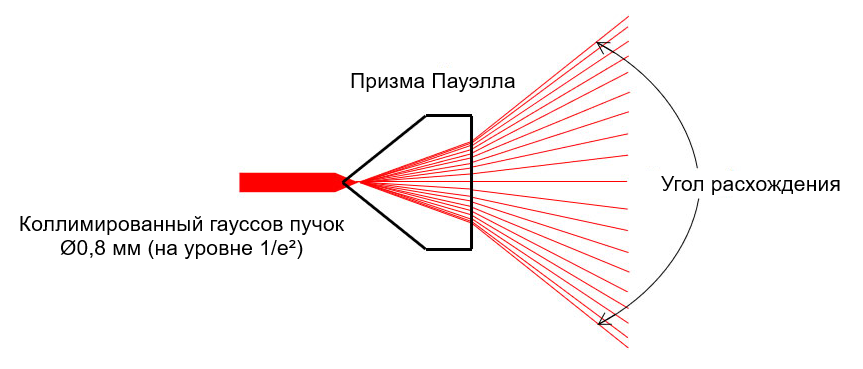

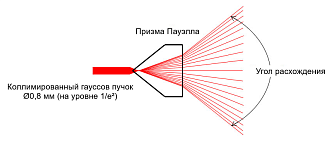

Призма Пауэлла преобразует коллимированный луч диаметром 0,8 мм (по уровню 1/e2) в одномерную лазерную линию с равномерным распределением плотности мощности. На характеристики призмы Пауэлла влияют два основных параметра: угол расхождения и размер падающего пучка. Угол расхождения (fan angle) определяется профилем призмы Пауэлла и показывает, насколько широко будет распределяться свет при отдалении от неё. Призмы Пауэлла нашли применение в таких областях, как машинное зрение, 3-D сканирование, промышленность и медицинская техника.

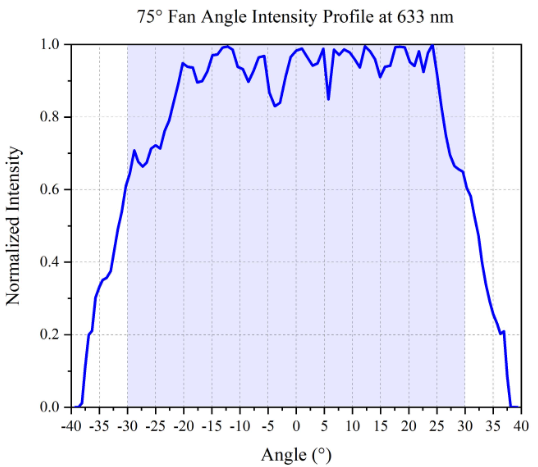

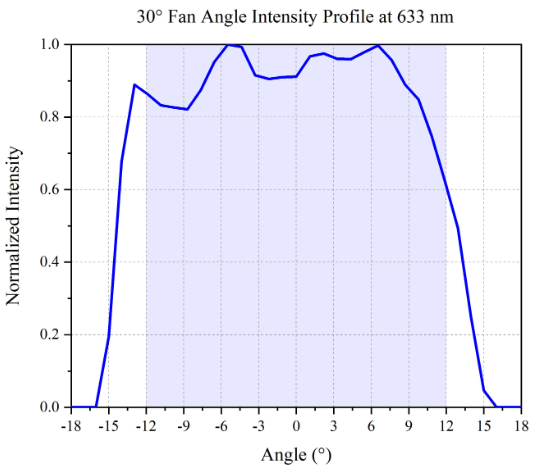

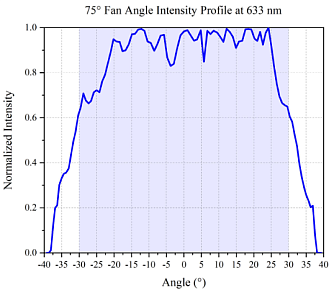

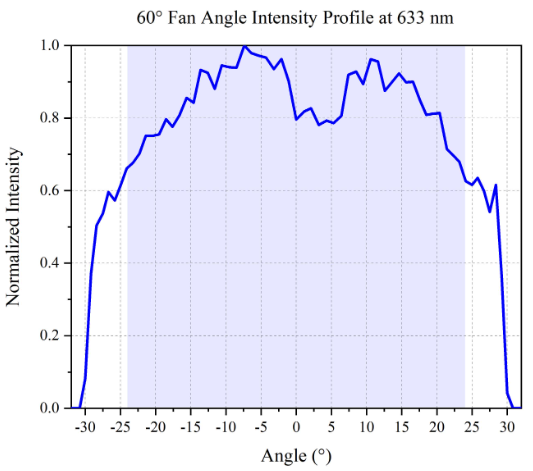

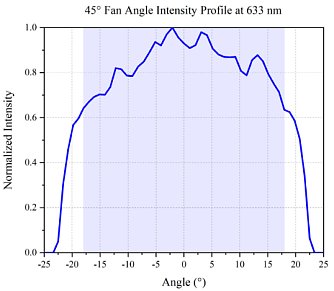

Компания LBTEK предлагает призмы Пауэлла серии PWPD9, изготовленные из N-BK7 и покрытые антибликовым покрытием с пропускаемым диапазоном длин волн от 400 до 1100 нм. В пределах 80% диапазона, где лазерная линия симметрична относительно центра призмы, неравномерность составляет <30% (расчет произведен для рабочей длины волны - 633 нм). По сравнению с цилиндрическими линзами призмы Пауэлла способны устранить центральное горячее пятно и затухание краевого распределения гауссовых лучей. К заказу предлагаются призмы диаметром 8,9 мм с различными углами расхождения: 30°, 45°, 60°, 75°. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Материал
N-BK7
Диапазон длин волн просветляющего покрытия 400 - 1100
нм
Диаметр 8,9 мм
Допуск по диаметру +0 / -0,13
мкм
Угол расхождения 30 - 75 °
Допуск угла расхождения от +2,5/-0,5 до +4 / -1 °
Диаметр пучка 0,8 мм
Неравномерность лазерной линии1 <30 %
Прямолинейность линии лазера1
>99,9 %
Качество обработки поверхности 40/20

  1. Значения указаны для рабочей длины волны - 633 нм.


Модель Описание
PWPD9-30-AB Лазерная линейная призма Пауэлла. Материал: N-BK7. Диаметр: 8,9 мм. Диапазон длин волн: 400-1100 нм. Угол расхождения: 30°.
PWPD9-45-AB Лазерная линейная призма Пауэлла. Материал: N-BK7. Диаметр: 8,9 мм. Диапазон длин волн: 400-1100 нм. Угол расхождения: 45°.
PWPD9-60-AB Лазерная линейная призма Пауэлла. Материал: N-BK7. Диаметр: 8,9 мм. Диапазон длин волн: 400-1100 нм. Угол расхождения: 60°.
PWPD9-75-AB Лазерная линейная призма Пауэлла. Материал: N-BK7. Диаметр: 8,9 мм. Диапазон длин волн: 400-1100 нм. Угол расхождения: 75°.
