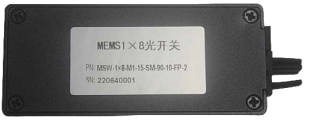

MSW-1xN - оптические MEMS переключатели
Оптический переключатель MEMS в модульной конфигурации основан на электростатическом приводе и вертикальной микротехнологии. Благодаря своим преимуществам, таким как небольшой размер, быстрая и стабильная производительность, он в основном используется в оптической связи и тестовых системах.
- Конфигурация: 1x4, 1х8, 1х12, 1х16, 1х24, 1х32
- Длина волны: 1310 нм, 1550 нм
- Скорость переключения: < 15 мс
- Вносимые потери: ≤ 1,5 дБ
- Обратные потери: ≥ 50 дБ
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Длина волны | 1310 / 1550 | нм |
|
Тип волокна
|
9/125, 50/125, 62,5/125 | мкм |
|
Вносимые потери
|
≤ 1,5 | дБ |
|
Обратные потери
|
SM: ≥ 50 MM: ≥ 30 |
дБ |
|
Crosstalk
|
SM: ≥ 50 MM: ≥ 30 |
дБ |
|
Повторяемость
|
≤ ±0,02 | дБ |
|
Скорость переключения
|
≤ 15 | мс |
|
Оптическая мощность
|
≤ 500 | мВт |
|
Рабочая температура
|
-20 .. +70 | ℃ |
|
Температура хранения
|
-40 .. +80 | ℃ |
|
Интерфейс
|
TTL, UART | |
|
Рабочее напряжение
|
5 | В |
|
Размеры
|
68 х 30 х 13 | мм |
- Оптические системы связи.
- Оптические тестовые системы.
MSW-1xN - оптические MEMS переключатели 347.86(Kб)
