NBS 1963 - мишени для тестирования оптического разрешения
- Материал: натриево-известковое стекло.
- Покрытие: низкотражающая хромовая пленка.
- Размер: 50,8 × 50,8 мм.
- Измеряемая разрешающая способность: 1-18 пар лин/мм.

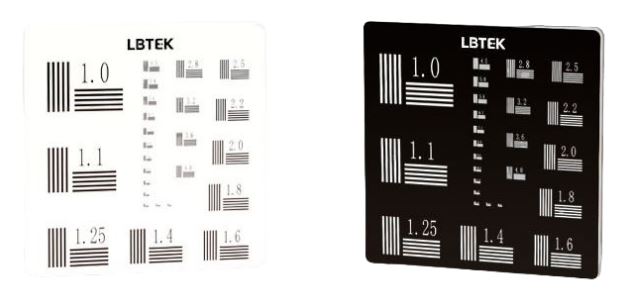

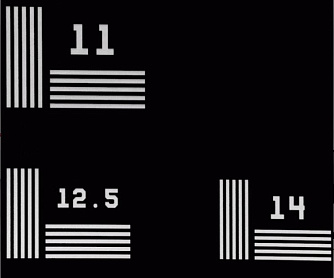

Компанией LBTEK представлены квадратные мишени, размером 50,8 х 50,8 мм, содержащие пять горизонтальных и пять вертикальных линий. Рядом с группой отмечена частота линий, выраженная в парах линий на мм. Определите наименьшую визуализирующуюся линию (наибольшее значение пар лин/мм), чтобы определить разрешение оптической системы. Тестовые мишени обладают положительным или отрицательным разрешением. Мишени с положительным разрешением имеют хромированное покрытие с рисунком на подложке и подходят для фронтальной подсветки и общего применения, а мишени с отрицательным - хромированное покрытие с рисунком, который частично просвечивает, и подходят для освещения высокой яркости.

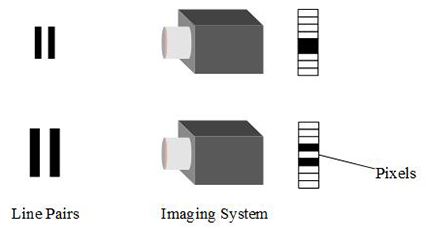

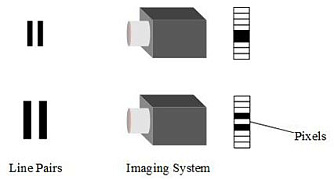

Разрешающая способность оптической системы - это способность системы разделять два близко расположенных объекта. Разрешающая способность выражается количеством пар линий, которые можно идентифицировать на полученном изображении, на миллиметр (лин/мм). Чем больше пар линий различимы, тем выше оптическое разрешение системы.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
|
Материал
|
Натриево-известковое стекло | |||||||
| Покрытие |
Низкоотражающая хромовая пленка |
|||||||
|
Размер
|
50,8 × 50,8 | мм | ||||||
|
Размерный допуск
|
± 0,5 | мм | ||||||
|
Толщина
|
2 | мм | ||||||
| Допуск по толщине |
± 0,2 |
мм | ||||||
| Шероховатость поверхности | ≤ 15 | мкм | ||||||
| Допуск ширины тестовой линии | ± 0,5 | мкм | ||||||
| Толщина пленки | 0,12 | мкм | ||||||
|
Качество обработки поверхности |
40 / 20 |
|||||||
- Калибровка и тестирование оптических систем среднего разрешения.
- Проверка качества изображения в проекционных системах.
- Оценка разрешающей способности промышленных камер.
- Образовательные и исследовательские задачи в области оптики.
