RCR - эталонная сетка

Тестировочные мишени RCR изготавливаются из УФ-плавленого кварца, имеющего превосходное пропускание волн от инфракрасного до ультрафиолетового диапазона, что делает его наиболее подходящим для использования в оптических системах в качестве позиционного эталона, в отличие от тестовых мишеней из натриево-известкового стекла. Тестовые мишени обладают положительным или отрицательным разрешением. Мишени с положительным разрешением имеют хромированное покрытие с рисунком на подложке и подходят для фронтальной подсветки и общего применения, а мишени с отрицательным - хромированное покрытие с рисунком, который частично просвечивает, и подходят для освещения высокой яркости.

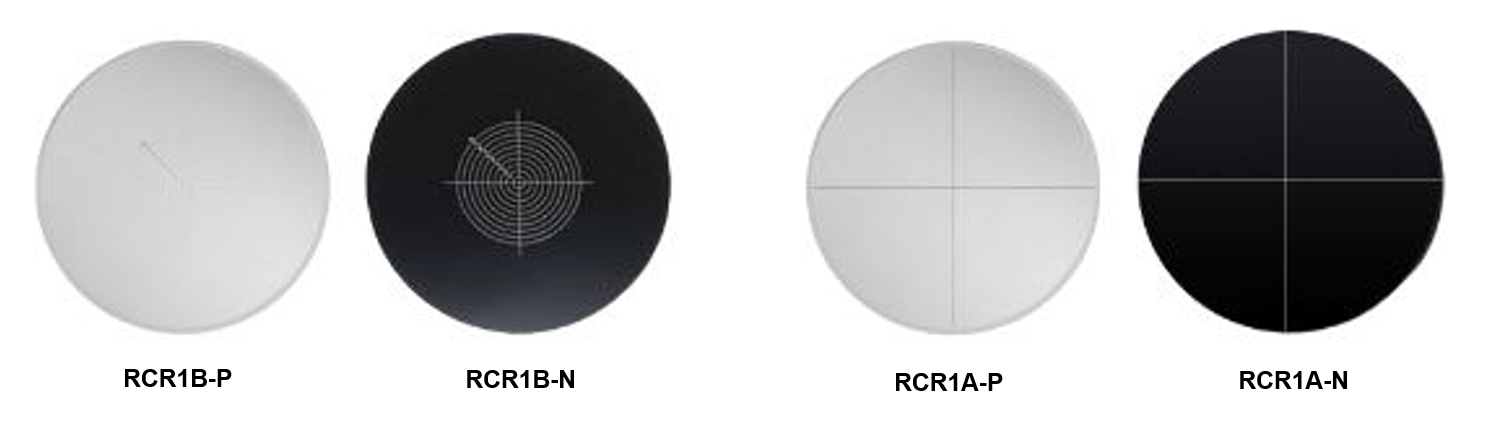

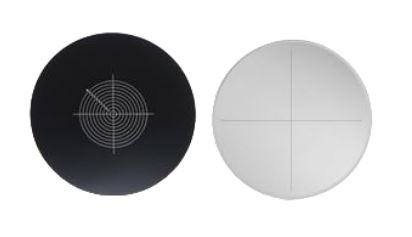

Мишени серии RCR1A имеют выгравированные перекрещивающиеся диаметры с шириной линии 25 мкм, а мишени серии RCR1B состоят из перекрестия и 10 концентрических кругов с цифровой разметкой, ширина линии - 10 мкм, расстояние между кругами - 1 мм. Диапазон длин волн таких мишеней - 200-1200 нм с пропусканием >90%. Одна сторона оптического элемента покрыта высокоотражающей хромовой пленкой, с коэффициентом отражения >40% в видимом диапазоне.

Разрешающая способность оптической системы - это способность системы разделять два близко расположенных объекта. Разрешающая способность выражается количеством пар линий, которые можно идентифицировать на полученном изображении, на миллиметр (лин/мм). Чем больше пар линий различимы, тем выше оптическое разрешение системы.
