RT - комбинированные мишени тестировки оптического разрешения

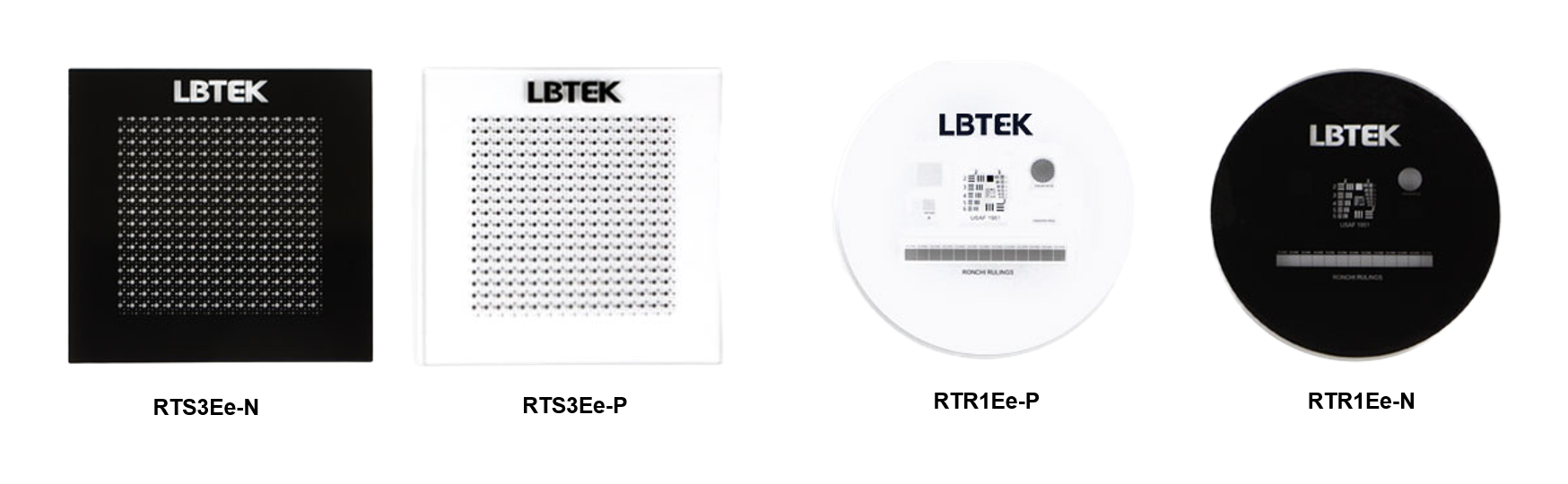

Компанией LBTEK представлены квадратные мишени, размером 76,2 х 76,2 мм, и круглые, диаметром 25,4 мм. Тестовые мишени квадратной формы имеют равномерно распределенные по центру в пределах условного квадрата, размером 50,8×50,8 мм, 289 независимых групп (в 17 рядах и 17 колонках) прицельных сеток. Каждая сетка состоит из четырех концентрических кругов различного диаметра и пяти перекрестий, с одним или двумя крестами в каждом. Мишени квадратной формы могут использоваться для измерения разрешения и искажений увеличения системы.

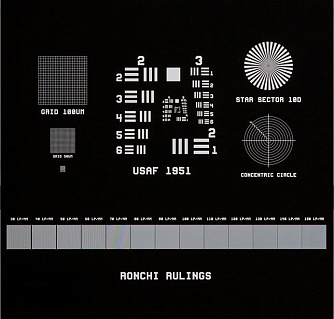

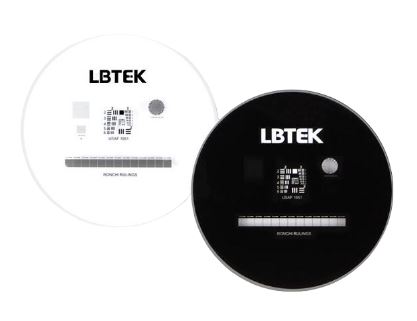

Круглые мишени серии RT используются для оценки качества системы формирования изображения (разрешение, кривизна поля, ошибка фокусировки, астигматизм, искажения и т.д.). Мишени такой формы являются комбинированными, так как включают в себя следующие схемы юстировки:

• USAF 1951 (группы 2-7);
• "Звезда Сименса";
• Концентрические круги;
• Сетка (размерами 100 мкм, 50 мкм и 10 мкм);
• Схема Ронки.

Тестовые мишени обладают положительным или отрицательным разрешением. Мишени с положительным разрешением имеют хромированное покрытие с рисунком на подложке и подходят для фронтальной подсветки и общего применения, а мишени с отрицательным - хромированное покрытие с рисунком, который частично просвечивает, и подходят для освещения высокой яркости.
