RTR - мишени тестировки "звезда Сименса"
- Материал: натриево-известковое стекло.
- Покрытие: низкотражающая хромовая пленка.
- Диаметр: 25,4 мм.
- Измеряемая разрешающая способность: 57,5 / 115 пар лин/мм.

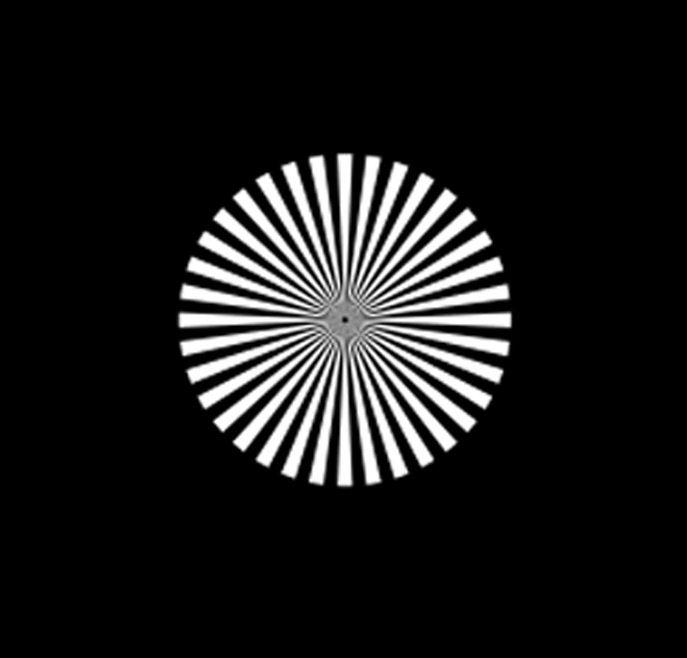

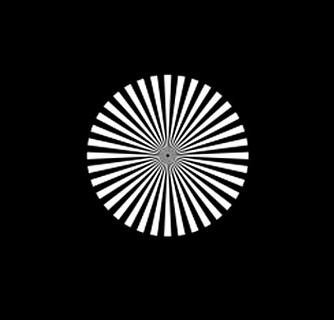

Тестировочные мишени LBTEK "звезда Сименса", часто называемые солнечными картами и секторными мишенями, используются для проверки разрешающей способности систем визуализации. Каждый сектор такой мишени сужается к центру под известным углом, а в центре находится пустой фокусировочный круг диаметром 200 мкм, отсекающий все сектора. Разрешающая способность оптической системы может быть определена путем наблюдения за изменением расстояния секторов от центра, а также в различных направлениях (по горизонтали / по вертикали) без необходимости перестановки тестовой мишени. "Звезды Сименса" LBTEK широко используются в оптических системах с целью выявления ошибок фокусировки и наличия аберраций. Мишень серии RTR1CH имеет 36 секторов на 360° и обладает оптическим разрешением 57,5 пар лин/мм. Серия RTR1CI имеет 72 сектора на 360° и оптическое разрешение 115 пар лин/мм.

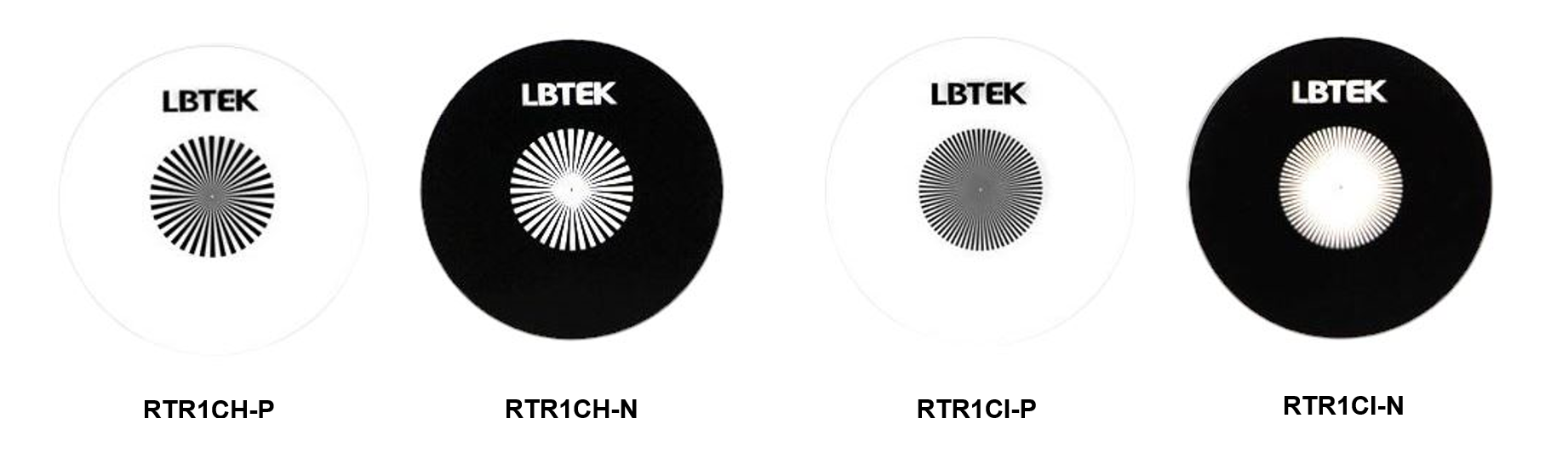

Тестовые мишени обладают положительным или отрицательным разрешением. Мишени с положительным разрешением имеют хромированное покрытие с рисунком на подложке и подходят для фронтальной подсветки и общего применения, а мишени с отрицательным - хромированное покрытие с рисунком, который частично просвечивает, и подходят для освещения высокой яркости.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
|
Материал
|
Натриево-известковое стекло | |||||||
| Покрытие |
Низкоотражающая хромовая пленка |
|||||||
|
Размер
|
Ø 25,4 | мм | ||||||
|
Допуск по диаметру
|
+0,0 / -0,1 |
мм | ||||||
|
Толщина
|
2 | мм | ||||||
| Допуск по толщине |
± 0,2 |
мм | ||||||
|
Разрешающая способность
|
57,5 115 | пар лин/мм | ||||||
| Шероховатость поверхности | ≤ 15 | мкм | ||||||
| Допуск ширины тестовой линии | ± 0,5 | мкм | ||||||
| Толщина пленки | 0,12 | мкм | ||||||
|
Качество обработки поверхности |
40 / 20 |
|||||||
- Количественная оценка разрешения оптических систем.
- Диагностика аберраций (астигматизм, кривизна поля).
- Контроль фокусировки и геометрических искажений.
