USAF 1951 - мишени для тестирования оптического разрешения

Полный стандартный образец мишени состоит из 9 групп, каждая из которых состоит из 6 элементов; таким образом, в полной серии представлено 54 целевых элемента. Каждый элемент состоит из трех полос, образующих минимальную линейку Ронки. Эти 54 элемента представлены в виде стандартизированной серии логарифмических шагов в диапазоне от 0,250 до 228 пар линий на миллиметр (лин/мм). Ряд элементов охватывает диапазон оптического разрешения невооруженного глаза, вплоть до дифракционных пределов световой микроскопии. Каждая группа состоит из шести элементов, пронумерованных от 1 до 6. В пределах одного слоя группы с нечетными номерами появляются последовательно от 1 до 6, начиная с правого верхнего угла. Первый элемент четных групп находится в правом нижнем углу слоя, а остальные от 2 до 6 – слева.

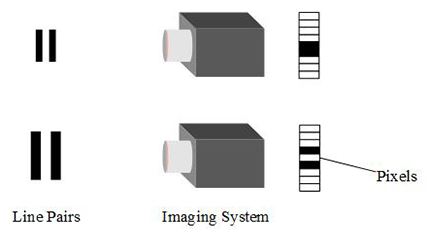

Разрешающая способность оптической системы - это способность системы разделять два близко расположенных объекта. Разрешающая способность выражается количеством пар линий, которые можно идентифицировать на полученном изображении, на миллиметр (лин/мм). Чем больше пар линий различимы, тем выше оптическое разрешение системы.

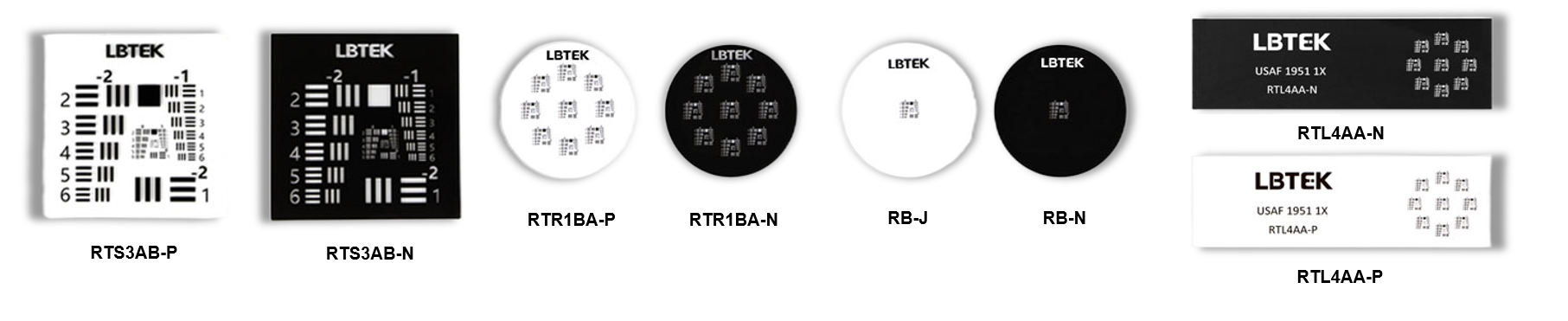

Компанией LBTEK представлены мишени круглой и квадратной формы, размерами 25,4 мм и 76,2 мм соответственно. Количество нанесенных групп тестовых мишеней - 1 или 9. Позиции с 1 группой мишеней имеют различный масштаб нанесения в зависимости от формы: квадратные - полномасштабные, квадратные - минимальный масштаб. Тестовые мишени обладают положительным или отрицательным разрешением. Мишени с положительным разрешением имеют хромированное покрытие с рисунком на подложке и подходят для фронтальной подсветки и общего применения, а мишени с отрицательным - хромированное покрытие с рисунком, который частично просвечивает, и подходят для освещения высокой яркости.
