SSP-TOF-100-X-G/F - однополосные перестраиваемые оптические фильтры
- Диапазон перестройки длин волн: 45 нм.
- Высокая изоляция.
- Вносимые потери < 5 дБ.
- Обратные потери > 40 дБ.

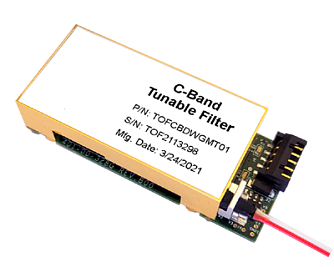

Однополосный перестраиваемый оптический фильтр (TOF) SSP-TOF-100-X-G/F разработан с использованием собственной микрооптики и технологии перестройки полосы пропускания. Фильтр представляет собой 2-портовое оптоволоконное устройство, управляемое напряжением и оснащённое интерфейсом связи UART (RS232)/USB. Форма полосы пропускания фильтра может быть как Гауссовой, так и плоской (Flat-top). Когда несколько каналов DWDM вводятся во входной порт, перестраиваемый фильтр выбирает один из них для выхода и блокирует все остальные. Если входной сигнал представляет собой широкополосный спектр, перестраиваемый фильтр выбирает целевой диапазон для выхода и блокирует остальную часть спектра.

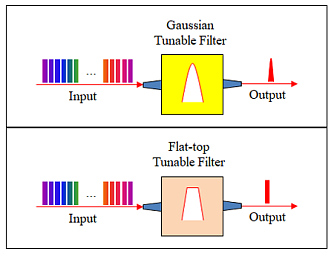

Данные однополосные фильтры поддерживают работу в диапазонах C, L, O, E, S и U при длинах волн 1250-1650 нм. Доступны как Гауссовы, так и фильтры типа Flat-top.
Особенности:
- Диапазон длин волн от видимого до ближнего ИК.
- Ширина полосы пропускания определяется заказчиком.
- Высокоскоростная перестройка.
- Высокая воспроизводимость длин волн.
- Отсутствие механического износа.
- Длительный срок службы.
Гауссовый фильтр (рабочий диапазон длин волн составляет 45 нм, центральная длина волны ± 22,5 нм):
| Параметр |
Значение |
Ед. измерения |
|---|---|---|
| Диапазон перестройки длин волн |
центральная длина волны ± 22,5 нм |
нм |
|
Ширина полосы пропускания при -3 дБ |
> 25 (обычно) |
ГГц |
| Ширина полосы пропускания при -20 дБ | < 75 |
ГГц |
|
Пиковые вносимые потери |
< 4 (без разъёмов) |
дБ |
|
PDL |
< 0,3 (при непрерывном сигнале) |
дБ |
|
Изоляция при 50 ГГц |
30 |
дБ |
|
PDM |
< ±10 (в пределах непрерывного сигнала ±5 ГГц) |
пс |
| Разрешение перестройки длины волны |
< 0,5 |
ГГц |
| Точность длины волны | < ±4 |
ГГц |
| Воспроизводимость длины волны | < ±1 |
ГГц |
| Зависимость длины волны от температуры |
±1 (обычно) |
пм/°C |
|
Обратные потери |
> 40 |
дБ |
| Макс. входная оптическая мощность |
300 |
мВт |
|
Скорость перестройки |
< 0,1 (от длины волны до длины волны) | с |
Фильтр типа Flat-top (рабочий диапазон длин волн составляет 45 нм, центральная длина волны ± 22,5 нм):
| Параметр |
Значение |
Ед. измерения |
|---|---|---|
| Диапазон перестройки длин волн | центральная длина волны ± 22,5 нм |
нм |
|
Ширина полосы пропускания при -3 дБ |
> 22 |
ГГц |
| Ширина полосы пропускания при -20 дБ | < 80 |
ГГц |
|
Пиковые вносимые потери |
< 5 (без разъёмов) |
дБ |
|
PDL |
< 0,3 (при непрерывном сигнале) |
дБ |
|
Изоляция при 50 ГГц |
30 |
дБ |
|
PDM |
< ±10 (в пределах непрерывного сигнала ±5 ГГц) |
пс |
| Разрешение перестройки длины волны |
< 0,5 |
ГГц |
| Точность длины волны | < ±4 |
ГГц |
| Воспроизводимость длины волны | < ±1 |
ГГц |
| Зависимость длины волны от температуры |
±1 (обычно) |
пм/°C |
|
Обратные потери |
> 40 |
дБ |
| Макс. входная оптическая мощность |
300 |
мВт |
|
Скорость перестройки |
< 0,1 (от длины волны до длины волны) | с |
- Выбор оптического сигнала.
- Контроль оптических характеристик.
- Шумоподавление с усиленным спонтанным излучением.
- Оптическое мультиплексирование с добавлением и вычитанием.
- Отслеживание оптического сигнала.
- Определение длины волны.
- Управление длиной волны перестраиваемого лазера.
- для Гауссовых фильтров: O, E, S, C, L-диапазон, 850 нм, 1064 нм;
- для фильтров типа Flat-top: O, E, S, C, L-диапазон.
