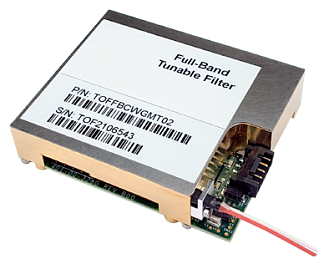

SSP-TOF-300-X-G/F - широкополосные перестраиваемые оптические фильтры

Широкополосный перестраиваемый оптический фильтр SSP-TOF-300-X-G/F представляет собой 2-портовое оптоволоконное устройство для перестройки полосы пропускания. Форма полосы пропускания фильтра может быть как Гауссовой, так и плоской (Flat-top).
  • Диапазон перестройки длин волн: 400 нм.
  • Высокая изоляция.
  • Вносимые потери < 5 дБ.
  • Обратные потери > 40 дБ.

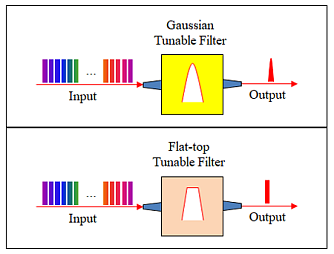

Широкополосный перестраиваемый оптический фильтр (TOF) SSP-TOF-300-X-G/F разработан с использованием собственной микрооптики и технологии перестройки полосы пропускания. Фильтр представляет собой 2-портовое оптоволоконное устройство, управляемое напряжением и оснащённое интерфейсом связи UART (RS232)/USB. Форма полосы пропускания фильтра может быть как Гауссовой, так и плоской (Flat-top). Когда несколько каналов DWDM вводятся во входной порт, перестраиваемый фильтр выбирает один из них для выхода и блокирует все остальные. Если входной сигнал представляет собой широкополосный спектр, перестраиваемый фильтр выбирает целевой диапазон для выхода и блокирует остальную часть спектра.

Данные широкополосные фильтры поддерживают диапазон 400 нм при длинах волн 1250-1650 нм. Доступны как Гауссовы, так и фильтры типа Flat-top.

Особенности:

  • Диапазон длин волн от видимого до ближнего ИК.
  • Ширина полосы пропускания определяется заказчиком.
  • Высокоскоростная перестройка.
  • Высокая воспроизводимость длин волн.
  • Отсутствие механического износа.
  • Длительный срок службы.

Гауссовый фильтр (рабочий диапазон составляет 400 нм при длинах волн 1250-1650 нм):

Параметр Значение
Ед. измерения
Диапазон перестройки длин волн 1250-1650 нм
Ширина полосы пропускания при -3 дБ
> 3 (обычно)
ГГц
Ширина полосы пропускания при -20 дБ < 10 ГГц
Пиковые вносимые потери
< 4 (без разъёмов)
дБ
PDL
< 0,7 (при непрерывном сигнале)
дБ
PDM
< ±10 (в пределах непрерывного сигнала ±1 нм)
пс
Разрешение перестройки длины волны < 0,01
ГГц
Точность длины волны < ±0,2 ГГц
Воспроизводимость длины волны < ±0,02 ГГц
Зависимость длины волны от температуры ±10 (обычно)
пм/°C
Обратные потери
> 40
дБ
Макс. входная оптическая мощность 300
мВт
Скорость перестройки
< 0,1 (от длины волны до длины волны) с

Фильтр типа Flat-top (рабочий диапазон составляет 400 нм при длинах волн 1250-1650 нм):

Параметр Значение
Ед. измерения
Диапазон перестройки длин волн 1250-1650 нм
Ширина полосы пропускания при -1 дБ
> 3 (обычно)
ГГц
Ширина полосы пропускания при -20 дБ < 10 ГГц
Пиковые вносимые потери
< 5 (без разъёмов)
дБ
PDL
< 0,7 (при непрерывном сигнале)
дБ
Изоляция при 50 ГГц
30
дБ
PDM
< ±10 (в пределах непрерывного сигнала ±1 нм)
пс
Разрешение перестройки длины волны < 0,01
ГГц
Точность длины волны < ±0,2 ГГц
Воспроизводимость длины волны < ±0,02 ГГц
Зависимость длины волны от температуры ±10 (обычно)
пм/°C
Обратные потери
> 40
дБ
Макс. входная оптическая мощность 300
мВт
Скорость перестройки
< 0,1 (от длины волны до длины волны) с

  • Выбор оптического сигнала.
  • Контроль оптических характеристик.
  • Шумоподавление с усиленным спонтанным излучением.
  • Оптическое мультиплексирование с добавлением и вычитанием.
  • Отслеживание оптического сигнала.
  • Определение длины волны.
  • Управление длиной волны перестраиваемого лазера.


*В зависимости от запроса заказчика могут быть указаны желаемые диапазоны длин волн Х или стандартный диапазон 1250-1650 нм.
Модель Описание
SSP-TOF-300-X-G Широкополосный перестраиваемый оптический Гауссовый фильтр (при заказе необходимо указать волновой диапазон).
SSP-TOF-300-X-F Широкополосный перестраиваемый оптический фильтр типа Flat-top (при заказе необходимо указать волновой диапазон).
