SSP-TOF-400-X-G - массивы перестраиваемых оптических фильтров
- Настраиваемый диапазон перестройки длин волн.
- Высокая изоляция.
- Вносимые потери < 4,5 дБ.
- Обратные потери > 40 дБ.
Массив перестраиваемых фильтров 4-в-1 SSP-TOF-400-X-G состоит из 4 отдельных 2-портовых перестраиваемых фильтров, разработан с использованием собственной микрооптики и технологии перестройки полосы пропускания. Оснащён 4 входными и 4 выходными портами. Каждый фильтр представляет собой 2-портовое оптоволоконное устройство, управляемое напряжением.

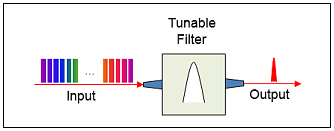

Форма полосы пропускания фильтра Гауссова. Когда несколько каналов DWDM вводятся во входной порт, перестраиваемый фильтр выбирает один из них для выхода и блокирует все остальные. Если входной сигнал представляет собой широкополосный спектр, перестраиваемый фильтр выбирает целевой диапазон для выхода и блокирует остальную часть спектра.
Особенности:
- Диапазон длин волн от видимого до ближнего ИК.
- Несколько каналов.
- Ширина полосы пропускания определяется заказчиком.
- Высокоскоростная перестройка.
- Высокая воспроизводимость длин волн.
- Отсутствие механического износа.
- Длительный срок службы.
Приведён пример массива перестраиваемых фильтров 50 ГГц С-диапазона (перестраиваемый фильтр 4-в-1). Возможна настройка диапазона перестройки длины волны и ширины полосы пропускания.
| Параметр |
Значение |
Ед. измерения |
|---|---|---|
| Диапазон перестройки длин волн |
1527-1567 |
нм |
| Количество каналов | 4 | |
|
Ширина полосы пропускания при -3 дБ |
> 25 (обычно) |
ГГц |
| Ширина полосы пропускания при -20 дБ | < 96 |
ГГц |
|
Пиковые вносимые потери |
< 4,5 (без разъёмов) |
дБ |
|
PDL |
< 0,3 (при непрерывном сигнале) |
дБ |
|
Изоляция при 50 ГГц |
30 |
дБ |
|
PDM |
< ±10 (в пределах непрерывного сигнала ±5 ГГц) |
пс |
| Разрешение перестройки длины волны |
< 0,5 |
ГГц |
| Точность длины волны | < ±2 |
ГГц |
| Воспроизводимость длины волны | < ±1 |
ГГц |
| Зависимость длины волны от температуры |
±1 (обычно) |
пм/°C |
|
Обратные потери |
> 40 |
дБ |
| Макс. входная оптическая мощность |
300 |
мВт |
|
Скорость перестройки |
< 0,1 (от канала до канала) | с |
- Выбор оптического сигнала.
- Контроль оптических характеристик.
- Шумоподавление с усиленным спонтанным излучением.
- Оптическое мультиплексирование с добавлением и вычитанием.
- Отслеживание оптического сигнала.
- Определение длины волны.
- Управление длиной волны перестраиваемого лазера.
