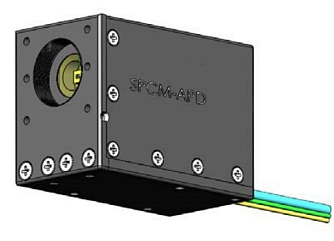

SPCM-APD - детектор одиночных фотонов
Серия счетчиков одиночных фотонов SPCM-APD предлагает уникальное сочетание высокой квантовой эффективности, широкого динамического диапазона и простоты использования при подсчете фотонов.
- Диапазон длин волн: от 350 нм до 1064 нм.
- Диаметр активной области: 500 мкм.
- Низкий показатель темнового счета.
- Возможен ввод через оптоволоконный коннектор.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Напряжение питания | 12 | В |
|
Ток питания
|
0,1 | А |
|
Общее сопротивление кабеля питания
|
0,2 | Ω |
|
Рабочая температура
|
-5..+28 | ℃ |
|
Диаметр активной области
|
500 | мкм |
|
Активная область
|
0,2 | мм2 |
|

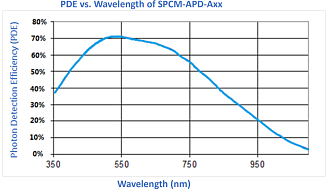

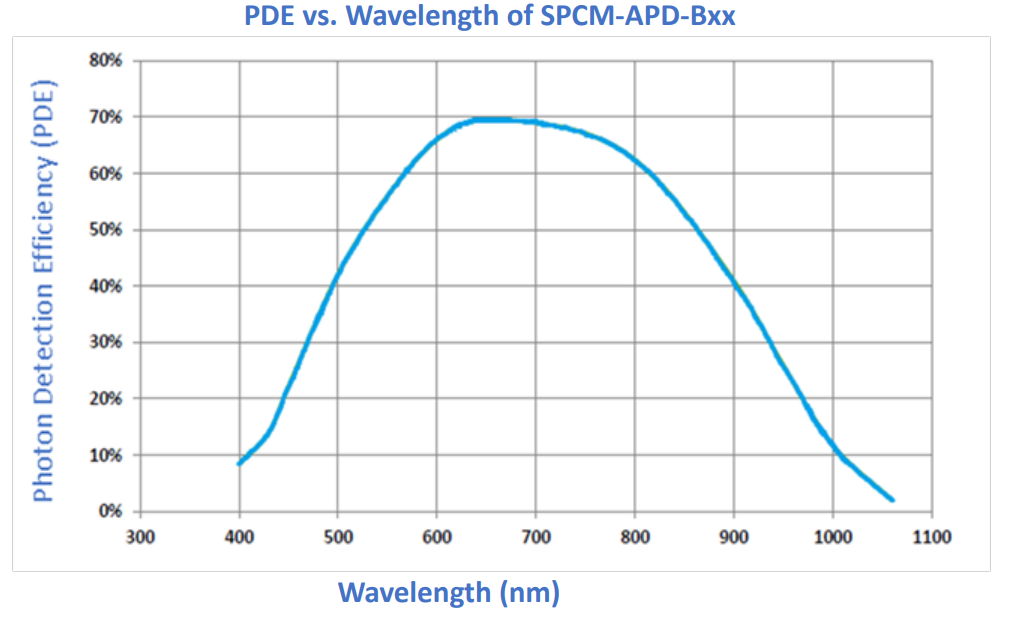

Эффективность детектирования:
|
% | |
|
405 нм
|
55 | |
|
532 нм
|
70 | |
|
670 нм
|
55 | |
|
830 нм
|
55 | |
|
Темновой счет:
|
имп/с | |
|
SPCM-APD-x0x
|
1500 | |
|
SPCM-APD-x1x
|
1000 | |
|
SPCM-APD-x2x
|
500 | |
|
SPCM-APD-x3x
|
250 | |
|
SPCM-APD-x4x
|
100 | |
|
SPCM-APD-x5x
|
50 | |
|
SPCM-APD-x6x
|
25 | |
|
Ширина импульса выходного сигнала
|
10 | нс |
|

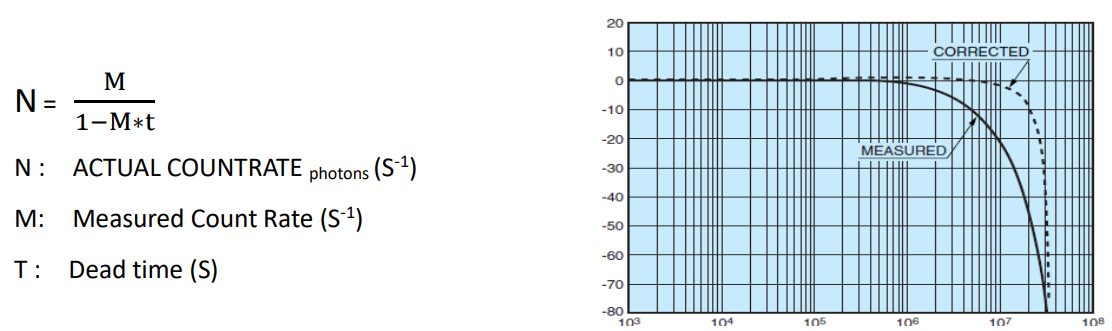

"Мёртвое" время:
|
нс | |
|
SPCM-L-APD-Axx
|
33 | |
|
SPCM-L-APD-Bxx
|
47 | |
|
Амплитуда выходного сигнала @1 кОм (50 Ом)
|
В | |
|
TTL HIGH
|
4,4 (2,2) | |
|
TTL LOW
|
0,8 | |
|
Временное разрешение одиночного фотона
|
до 800 | пс |
|
Вероятность возникновения послеимпульса
|
2 | % |
|
Время установки после включения питания
(стабильность 1 %) при 1 Мимпс/с и 25 ℃ |
15 | с |
|
Скорость счёта насыщения
|
32 | Мимп/с |
|
Пороговое напряжение стробирования
|
||
|
Low level
|
0-0,4 | В |
|
High level
|
2,4-5,25 | В |
|
Уровень входного импульса стробирования
|
||
|
Disable = TTL low (<4V)
|
40 | нс |
|
Enable = TTL high (>2,4V)
|
50 | нс |
- Научные исследования.
- Лидар.
- Определение размеров частиц.
- Флуоресцентный анализ.
- Квантовая криптография.
- Сверхчувствительная флуоресценция.
- Фотонная корреляционная спектроскопия.
