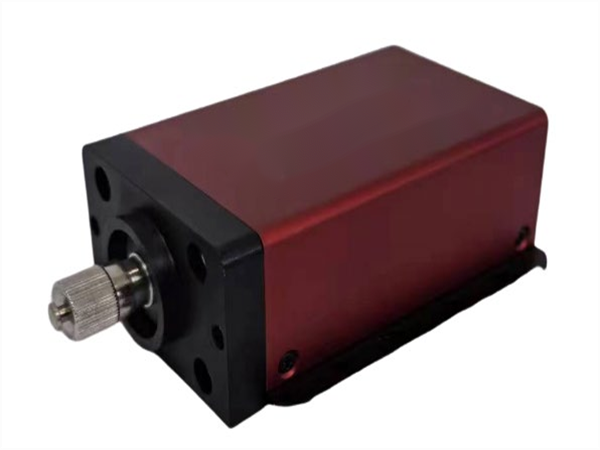

SPD65111S - модуль лавинного фотодиода для счёта фотонов
SPD65111S представляет собой серию InGaAs модулей детектора единичных фотонов.
- Спектральный диапазон: 1000-1650 нм.
- Высокая чувствительность.
- Эффективный оптический диаметр: 25 мкм.
- Потребляемая мощность: 15 Вт.
- Рабочее напряжение: 12 В.
Производитель: LD-PD
SPD65111S – это серия модулей детектора единичных фотонов на основе InGaAs, предназначенных для работы в диапазоне длин волн от 1 до 1,65 мкм. Модуль характеризуется повышенной чувствительностью, обеспечивающей регистрацию отдельных фотонов. Поддерживается режим автономной генерации с возможностью регулировки длительности стробирующего импульса. Для интеграции в управляющие системы предусмотрен LVTTL/TTL-совместимый выход. Реализована возможность синхронизации работы детектора как от внутреннего, так и от внешнего источника тактовой частоты.
Общие характеристики
| Параметр | Условия измерения | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|---|
|
Эффективный диаметр пикселя (d)
|
|
|
25 |
|
мкм |
|

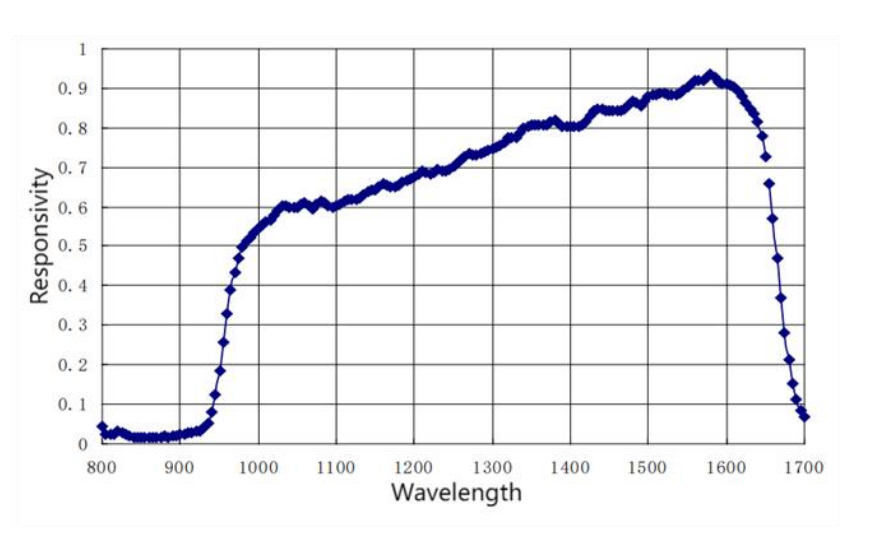

Рабочая длина волны (λ)
|
|
1000 |
|
1650 | нм |
|
Амплитуда выходного сигнала (Vout)
|
|
2,5 | 3,3 | 5 | В |
|
Потребляемая мощность (PDC)
|
VIN=12 В, Tth=-30°C±5°C |
|
15 |
|
Вт |
|
Входное напряжение (VIN)
|
|
|
12 |
|
В |
|
Входной ток (IIN)
|
VIN=12 В, Tth=-30°C±5°C |
|
1,5 |
|
А |
|
Рабочая температура окружающей среды (TA)
|
|
-40 |
|
55 | °C |
|
Вес (Wt)
|
|
|
|
300 | г |
|

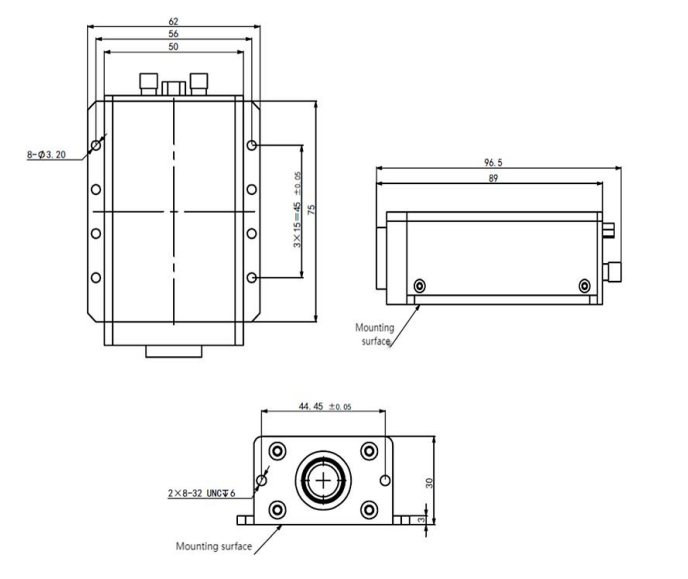

Размер детектора (Sc)
|
|
|
89×62×30 |
|
мм |
|
Эффективность обнаружения фотонов (PDE)
|
TA=25±5°C, Tth=-30℃±5℃ | 10 | 15 |
|
% |
|
Скорость счета темновых отсчетов (DCR) (InGaAs)
|
TA=25±5°C, Tth=-30℃±5℃, τ=0,8 мкс±0,1 мкс, PDE=10% |
|
|
10 | кГц |
|

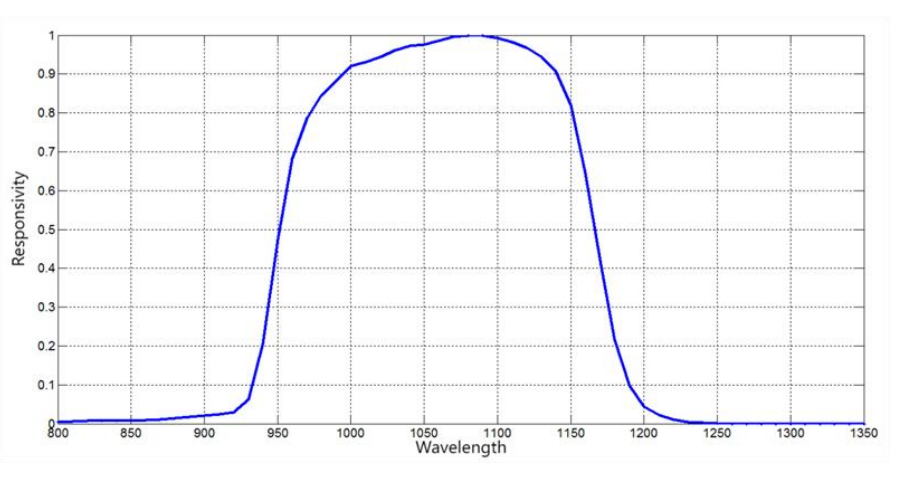

Скорость счета темновых отсчетов (DCR) (InGaAsP)
|
λ=1550±50 нм (InGaAs), λ=1064±10 нм (InGaAsP), PDE=10% |
|
|
5 | кГц |
|
Вероятность возникновения ложных импульсов (APP)
|
PDE=10% |
|
|
20 | % |
Диапазон настройки параметров
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Температура детектора
|
-30°C ~ 30°C, минимальный шаг: 0,1°C | °C |
|
Регулировка времени простоя
|
0,1 мкс ~ 2 мкс, шаг: 0,25 мкс | мкс |
|
Порог лавинного напряжения
|
50 В ~ 85 В, шаг: 0,1 В | В |
- Квантовые вычисления.
- Флуоресцентная микроскопия.
- Оптическая когерентная томография (ОКТ).
- Обнаружение слабых оптических сигналов
