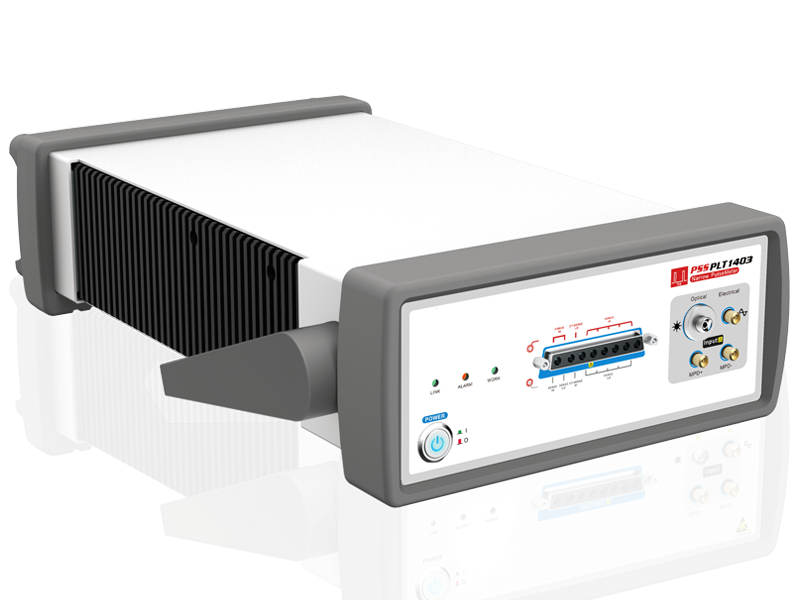

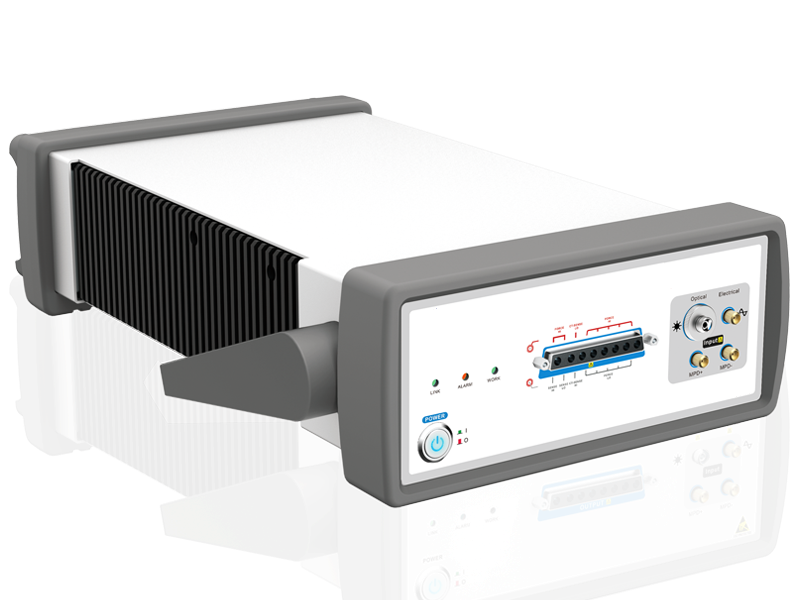

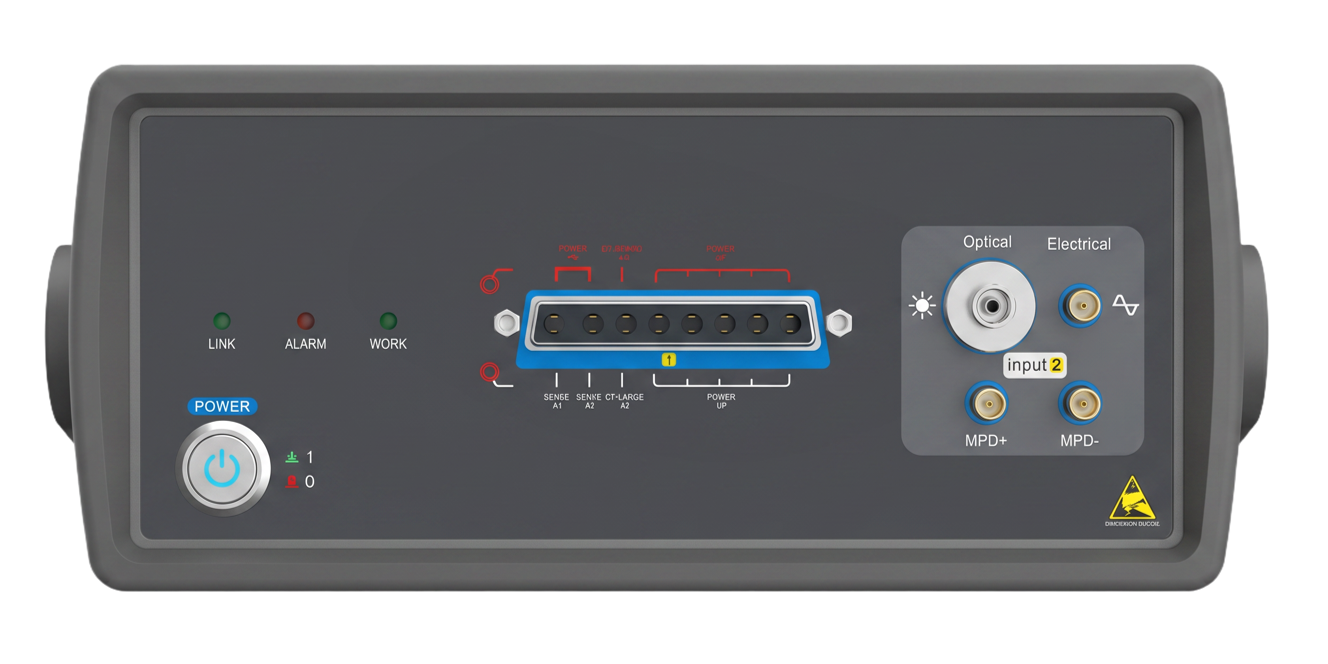

1403PLT - источник импульсного напряжения
1403PLT - источник импульсного напряжения для тестирования мощных лазеров, таких как лидары TO и VCSEL. Прибор объединяет функции источника импульсного напряжения, амперметра, вольтметра и измерителя оптической мощности.
- Выходной ток 0~30 А.
- Длительность импульса 10 нс.
- Компактность.
- Высокая скорость тестирования.
Источник наносекундных импульсов 1403PLT применяется для тестирования мощных лазеров, таких как лидары TO и VCSEL. Он производит сканирование кривой характеристики постоянного тока PIV и расчет параметров. Прибор объединяет функции источника импульсного напряжения, амперметра, вольтметра и измерителя оптической мощности, отличается компактностью, высокой скоростью тестирования и простотой использования и другими особенностями:
- Поддержка выходного импульса наносекундного уровня и тестирования.
- Поддержка высокоскоростного сканирования импульсов PIV.
- Минимальная длительность импульса 100 нс, коэффициент заполнения до 0,5%.
- Ток возбуждения до 30 А.
- Поддержка обнаружения тока на ближнем и дальнем концах.
- Поддержка мониторинга формы выходного импульса наносекундного тока.
- Поддержка четырёхпроводного обнаружения напряжения для максимальной точности измерений.
- Поддержка функции предварительной проверки выхода для обеспечения безопасной работы устройства.
- Наличие внешней интегрирующей сферы (опционально) для оптического обнаружения высокой мощности.
- Диапазон длин волн детектирования частичных разрядов: 850–1700 нм.
- Поддержка локальных и удаленных баз данных, поддержка MES-систем промышленного производства.

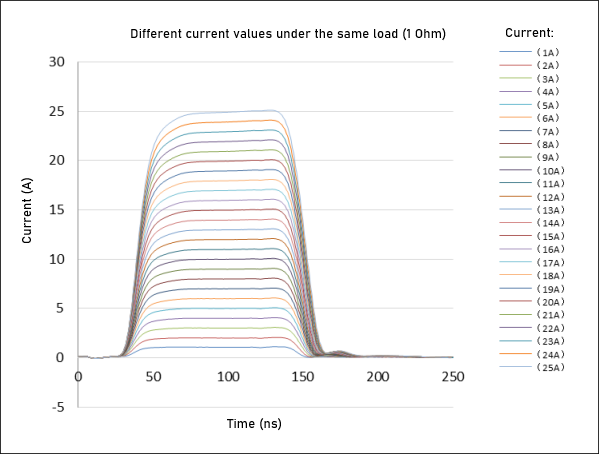

Формы импульсов при различных условиях тока

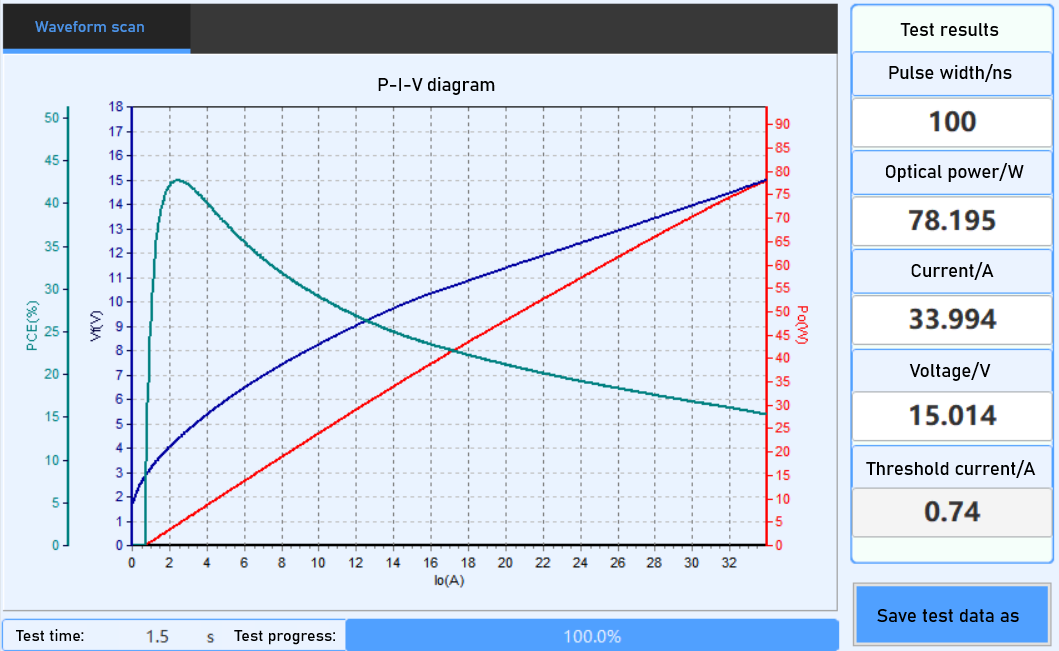

Данные испытаний ТО лазера 905 нм.

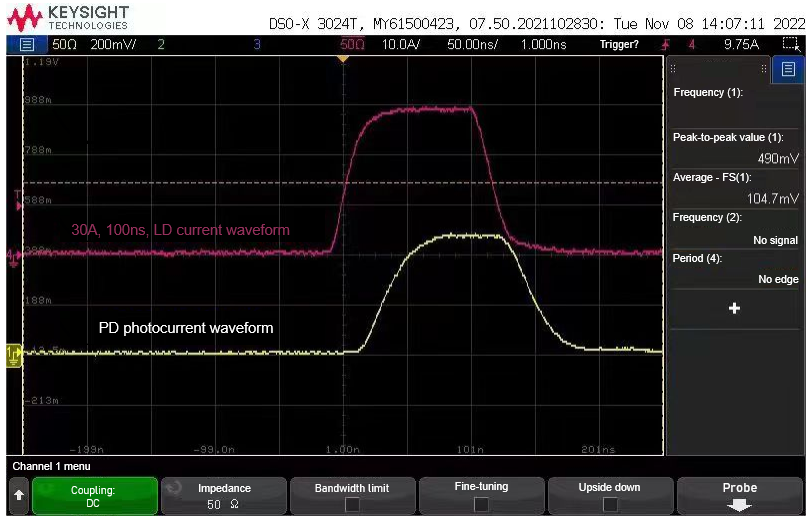

Ток возбуждения 100 нс и форма волны света PD
Общие параметры
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Напряжение питания | AC220 | В |
| Мощность | 100 | Вт |
| Выход драйвера | 8W8 | |
| Последовательный порт RS232 | 1*DB9 | |
| Параметры оптического входа | трубка φ0,5 пин | |
| Параметры электрического входа | 1*SMA | |
| МПД+вход | 1*SMA | |
| МПД-выход | 1*SMA | |
| Размер (ШДВ) | 380*200*90 | мм |
| Масса | 3,5 | кг |
Электрические характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Выходной ток | 0~30 | А |
| Шаг выходного напряжения | 0,1 | В |
| Минимальное время импульса | 100 нс ~ 1 мкс | |
| Разрешение ширины импульса | 10 | нс |
| Время подъёма/спада | ≤ 20% * ширина импульса | |
| Точность ширины импульса | < 10 | нс |
| Максимальное значение рабочего цикла | ≤ 0,5% | |
| Диапазон и точность определения тока | 0~30, 0,5%RDG ± 0,15, другие значения тока доступны по запросу | А |
| Диапазон и точность определения напряжения | 0~10, 0,5%RDG ± 0,15 | B |
| 0~40, 0,5%RDG ± 0,16 | В |
Оптические характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Диапазон и точность определения мощности оптического порта | 0~4, 0,5%RDG ± 20 мкВт | мВт |
| Диапазон и точность определения напряжения оптического порта | 0~2,5, 0,1%RDG ± 2,5 мВ | В |
| Обратное напряжение смещения МПД | 0~5, 0,1%RDG ± 5 | В |
| Дальность и точность определения тока МПД | 0~10, 0,5%RDG ± 50 мкА | мА |
- Тестирование мощных лидаров.
- Тестирование лазерной решетки VCSEL.
- Тестирование мощных импульсов BAR.
- Тестирование мощных импульсов COS/COC.
