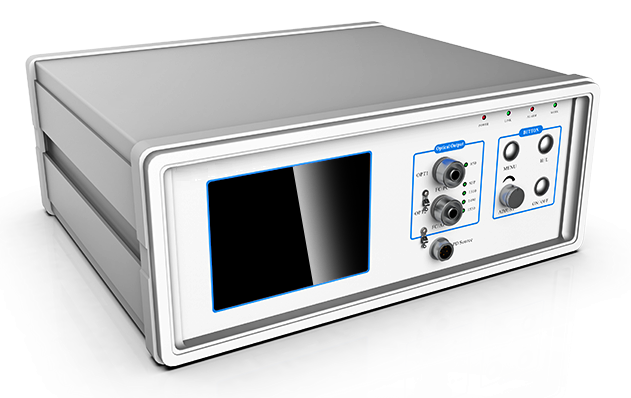

20192RCML - тестер детекторной связи
20192RCML - тестер детекторных соединений, который используется для изготовления и тестирования соединений устройств ROSA/BOSA с различной последовательностью выводов двух типов: APD и PIN-TIA (Vpd/Mon).
- Напряжение пробоя 0-70 В.
- Диапазон измерения темнового тока 0 - 100 нА.
- Компактность.
- Поддержка пакетов 4PIN/Isrouce/Isink.
20192RCML - тестер детекторных соединений, который используется для изготовления и тестирования соединений устройств ROSA/BOSA с различной последовательностью выводов двух типов: APD и PIN-TIA (Vpd/Mon). Прибор оснащен встроенным модулем оптического ослабления, который позволяет добиться быстрого ослабления сигнала. В то же время он оснащен встроенным высокоточным измерителем оптической мощности, который может контролировать оптическую мощность выходного порта в режиме реального времени во время ослабления.
Особенности:
- Опция выравнивания и тестирования PIN-TIA/APD-TIA TO, ЖК-дисплей с отображением формы сигнала в реальном времени.
- Поддержка различных пакетов, таких как 4PIN/Isrouce/Isink.
- Встроенный источник света 1310/1490/1550/850 нм и оптический аттенюатор обеспечивают точное управление оптической мощностью при тестировании связи.
- Поддержка тестов ROSA RL и Idark.
- Возможность интеграции интерфейса модуля SFP/QSFP для расширения диапазона других длин волн.
- Управление открытым интерфейсом связи, поддерживающее автоматизированное программное управление и взаимодействие с автоматизированным оборудованием для сбора данных.
Общие параметры
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Измеряемые параметры | VBR, темновой ток, ток отклика, ток TIA, уровень сигнала, обратные потери |
|
| Напряжение пробоя Vbr | 0-70 | В |
| Диапазон измерения темнового тока Id | 0 - 100 | нА |
| Диапазон измерения тока отклика Ipd | Диапазон 1: 0-1000 | нА |
| Диапазон 2: 0-10 | мкА | |
| Диапазон 3: 0-100 | мкА | |
| Диапазон 4: 0-1000 | мкА | |
| Диапазон 5: 0-9000 | мкА | |
| Vcc трансимпедансного усилителя | 0~5, точность 0,1%FS±20 мВ | В |
| Диапазон измерения Icc трансимпедансного усилителя | 0-100, точность 0,1%FS±1 мА | мА |
| Уровень сигнала D+, D- | 0-3.3, точность ±0,3 дБ | В |
| Диапазон измерения обратных потерь | 10~50 | дБ |
| Точность измерения обратных потерь | ±0,3 | дБ |
| Интерфейс внешнего источника | Поддерживает оптические модули с корпусами SFP, QSFP | |
| Встроенный источник излучения | 850, 1310, 1490, 1550 | нм |
| Встроенный аттенюатор | 0~40 | дБ |
| Дисплей | 5-дюймовый цветной ЖК-модуль, разрешение 640×480 | |
| Габаритный размеры | 315×274×124 | мм |
- Тестирование сопряжения LD, TOSA, BOSA.
- Тестирование сопряжения EML.
20192RCML - тестер детекторной связи 293.72(Kб)
