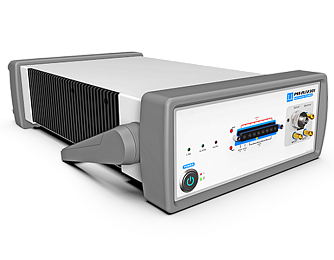

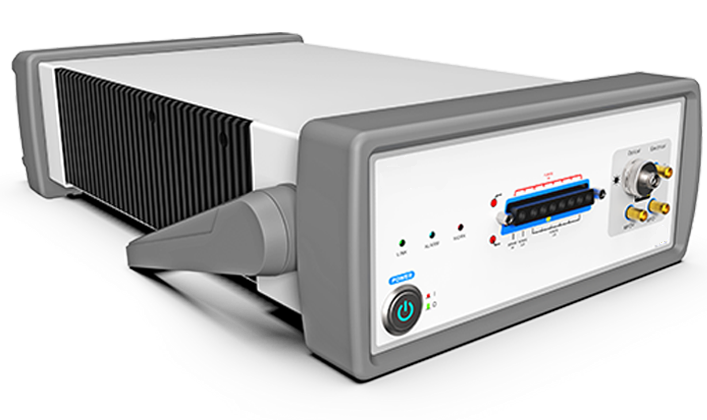

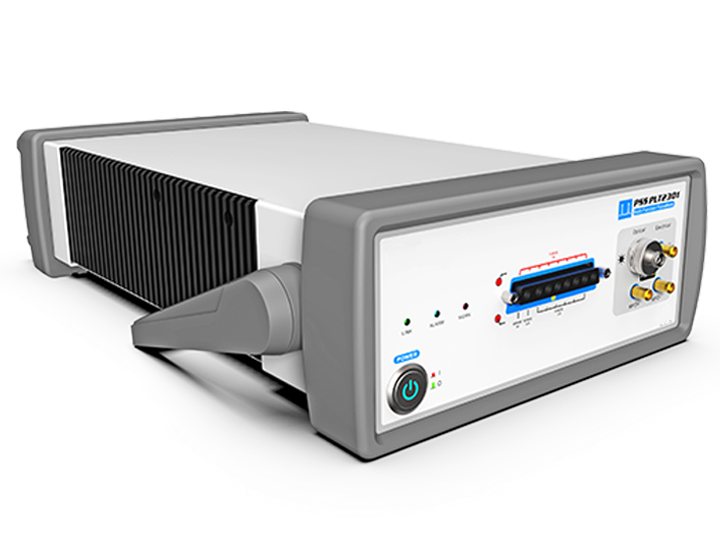

2301PLT - источник импульсного тока

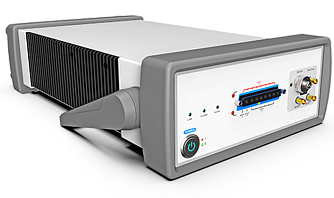

2301PLT - импульсный источник тока для тестирования мощных лазеров, таких как видимые лазеры, лидары TO и лазеры с вертикальным резонатором (VCSEL). Прибор объединяет функции источника импульсного напряжения, амперметра, вольтметра и измерителя оптической мощности.
- Максимальное выходное напряжение 40 В.
- Минимальная длительность импульса 10 мкс.
- Компактность.
- Высокая скорость тестирования.
Импульсный источник тока 2301PLT применяется для тестирования мощных лазеров, таких как лидары TO и VCSEL. Он поддерживает сканирование импульсных и постоянных PIV-характеристик, расчет параметров, а также измерение спектральных характеристик (требуется внешний спектроскоп). Прибор объединяет функции источника импульсного напряжения, амперметра, вольтметра и измерителя оптической мощности, отличается компактностью, высокой скоростью тестирования и простотой использования и другими особенностями:
- Импульсы порядка микросекунд, тестирование при постоянном токе.
- Импульсное и высокоскоростное сканирование PIV при постоянном токе.
- Минимальная длительность импульса 10 мкс, максимальный коэффициент заполнения до 60%.
- Максимальное выходное напряжение 40 В, ток возбуждения до 30 А.
- Возможность корректировки формы сигнала вывода тока.
- Возможность управления наклоном фронта импульса, адаптация к различным устройствам без перегрузок.
- Поддержка двух- и четырехпроводного детектирования напряжения для максимальной точности измерений.
- Возможность параллельного подключения нескольких устройств для обеспечения большего выходного тока.
- Поддержка высокоскоростного сбора и отображения произвольного одиночного импульса в условиях непрерывного импульса, мониторинг импульса в режиме реального времени.
- Поддержка двухканального синхронного импульсного выхода с регулировкой полярности и длительности импульса.
- Наличие функции предварительной проверки выхода для обеспечения безопасной работы устройств.
- Защита от короткого замыкания на выходе и защита от перегрева оборудования.
- Наличие внешней интегрирующей сферы (опционально) для оптического обнаружения высокой мощности.
- Диапазон длин волн детектирования частичных разрядов 850–1700 нм.
- Возможность работы с локальными и удаленными базами данных, промышленными MES-системами.

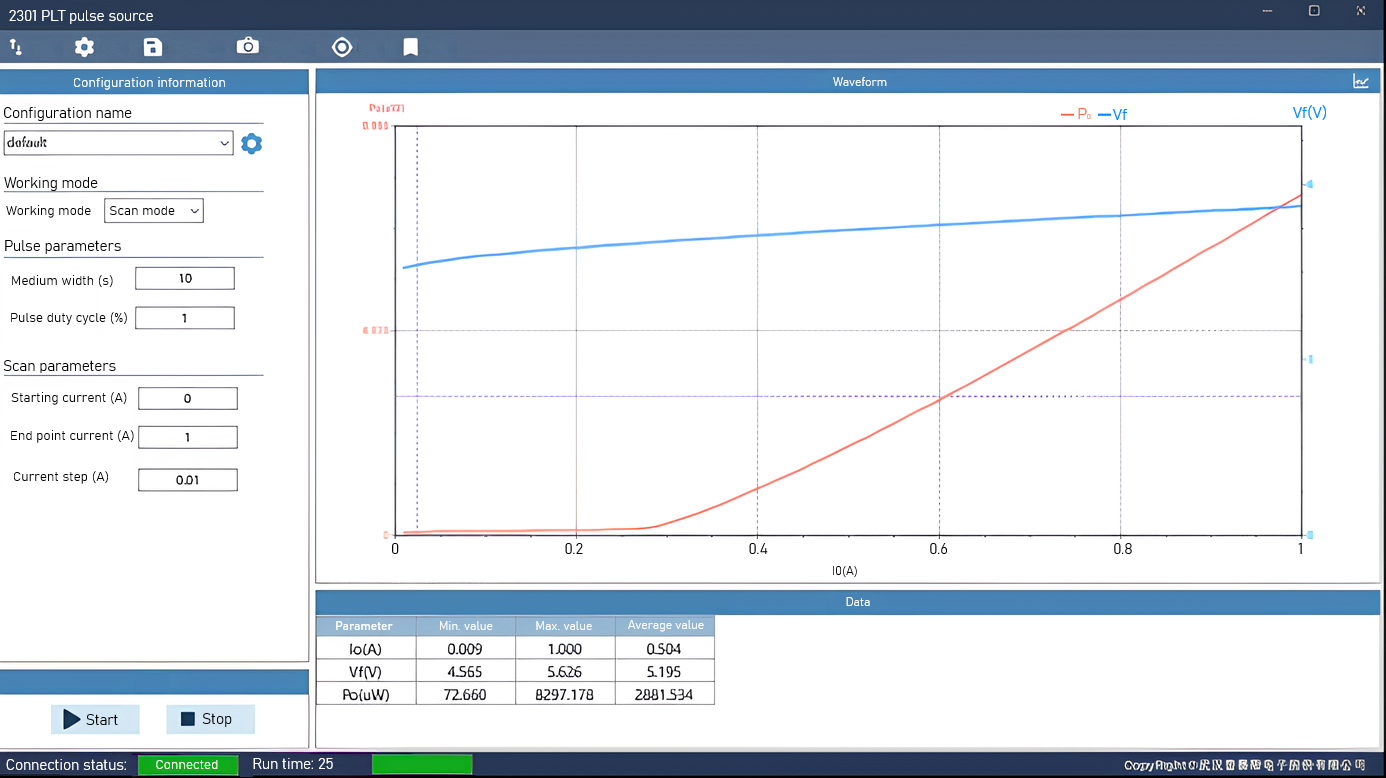

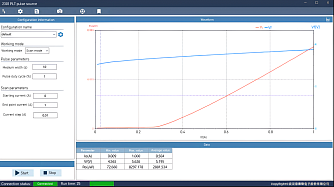

Данные испытаний ТО лазера.
Общие параметры
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Напряжение питания | AC220 | В |
| Мощность | 100 | Вт |

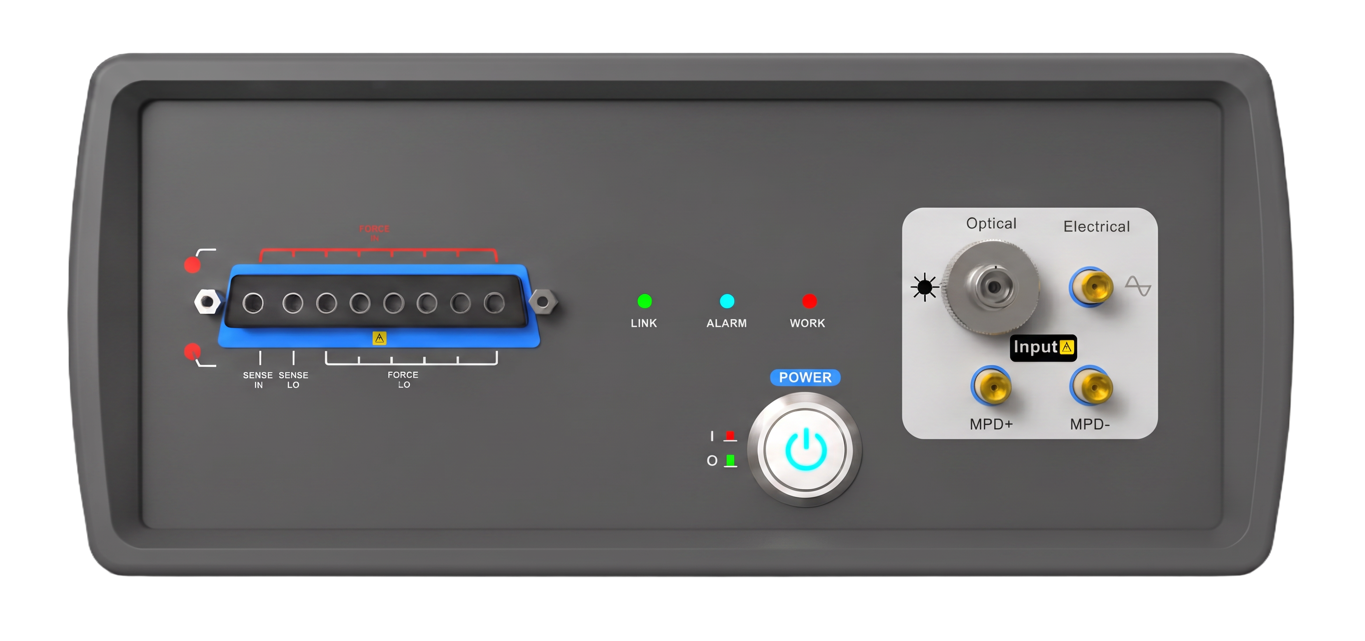

| Выход драйвера | 8W8 | |
| Выход триггера | Высокий уровень 5В, низкий уровень 0В; 2*BNC | |
| Вход триггера | Высокий уровень ≥2.4В, низкий уровень ≤0.8В; 1*BNC | |
| Сетевой порт 100M Ethernet | 1*RJ45 | |
| Последовательный порт RS232 | 1*DB9 | |
| Параметры оптического входа | Разъем φ2,0пин, 850~1700 нм | |
| Вход электрического питания | 1*SMA | |
| Вход МПД+ | 1*SMA | |
| Выход МПД- | 1*SMA | |
| Размеры (Ш*Д*В) | 380*200*90 | мм |
| Масса | 6,9 | кг |
| Рабочая температура | 23±5 | °C |
| Температура хранения | 0~40 | °C |
Электрические характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Выходной ток (DC) | 0~0,1, 0,1%RDG ± 0,1 мА | A |
| 0~0,5, 0,1%RDG ± 0,5 мА | A | |
| 0~5, 0,1%RDG ± 5 мА | A | |
| Выходное напряжение (DC) | 10 | В |
| Параметры измерения тока | 0~0,1, 0,1%RDG ± 0,1 мА | A |
| 0~0,5, 0,1%RDG ± 0,5 мА | A | |
| 0~5, 0,1%RDG ± 0,5 мА | A | |
| Параметры измерения напряжения | 0~10, 0,1%RDG ± 10 мВ | В |
| Выходной ток | 0~5, 0,1%RDG ± 5 мА | A |
| 0~30, 0,1%RDG ±30 мА | A | |
| Выходное напряжение | Диапазон 1: 10 | В |
| Диапазон 1: 40 | В | |
| Длительность импульса | 10 мкс ~ 5 мс | |
| Разрешение длительности импульса | 10 | нс |
| Время нарастания/спада импульса | ≤20%*длительность импульса | |
| Точность длительности импульса | ≥20 | нс |

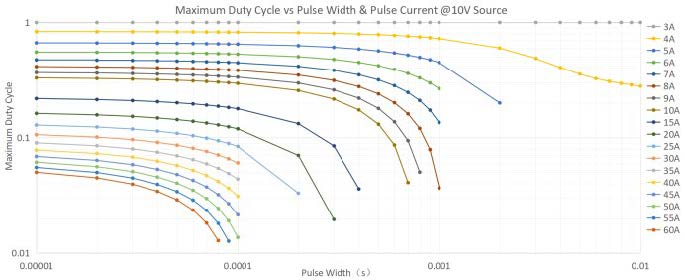

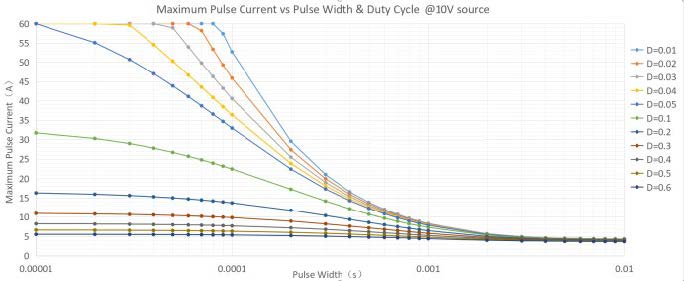

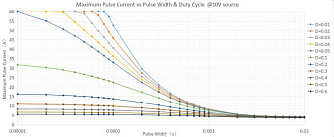

| Скважность импульса (D) | Диапазон выходного напряжения 10 В: D ≤ 3.8/I × 100% | |

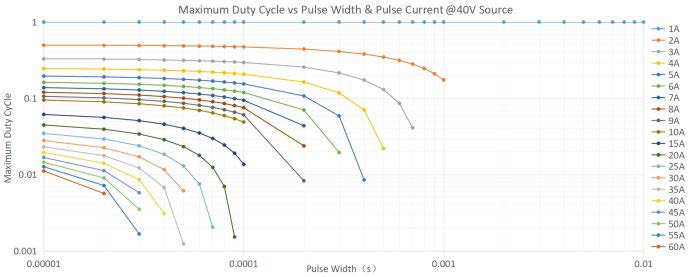

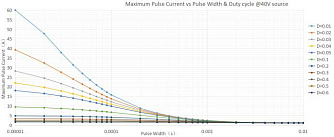

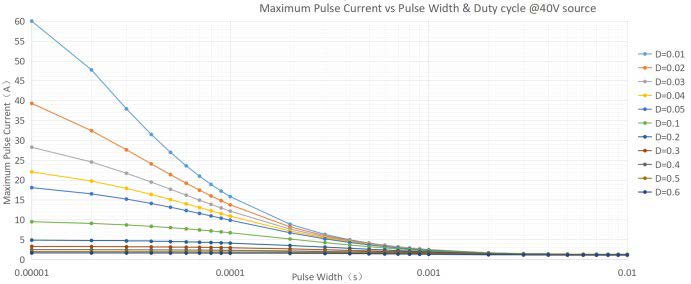

| Диапазон выходного напряжения 40 В: D ≤ 0.83/I × 100% | ||
| Диапазон и точность детектирования тока | 0~5, 0,1%RDG ± 5 мА | A |
| 0~30, 0,1%RDG ± 30 мА | A | |
| Диапазон и точность детектирования напряжения | 0~10, 0,1%RDG ± 10 мВ | В |
| 0~60, 0,1%RDG ± 60 мВ | В |
Оптические характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Диапазон и точность определения мощности оптического порта | 0~100, 0,1%RDG ± 0,1 мкВт | мкВт |
| 0~1, 0,1%RDG ± 1 мкВт | мВт | |
| 0~5, 0,1%RDG ± 5 мкВт | мВт | |
| Диапазон и точность определения тока электрического порта | 0~100, 0,1%RDG ± 0,1 мкА | мкА |
| 0~1, 0,1%RDG ± 0,1 мкА | мА | |
| 0~10, 0,1%RDG ± 0,1 мкА | мА | |
| Обратное напряжение смещения контрольного ФД | 0~5, 1%RDG ± 50 мВ | В |
| Дальность и точность определения тока контрольного ФД | 0~5, 0,1%RDG ± 5 | В |
| 0~10, 0,5%RDG ± 50 мкА | мА |
- Тестирование чипов, COS и TO высокой мощности RGB.
- Тестирование линейки и COC высокой мощности при включении.
