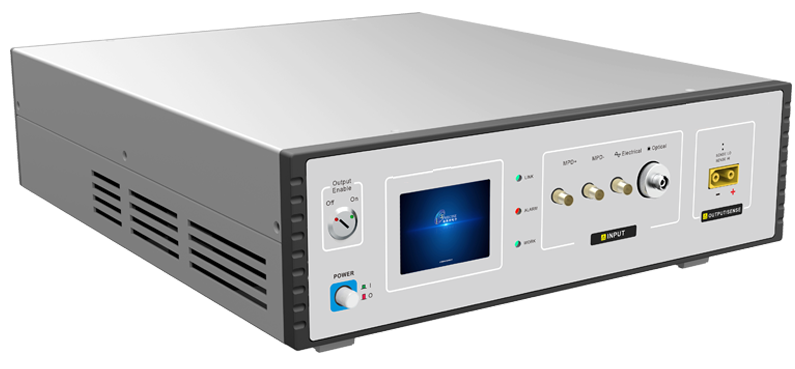

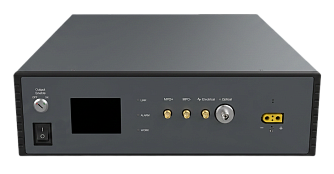

2302PLT - импульсный источник тока
2302PLT - импульсный источник тока для тестирования мощных лазеров, таких как лазеры видимого диапазона, мощные линейные лазеры (BAR) и лазеры с вертикальным резонатором (VCSEL). Прибор объединяет функции импульсного источника тока, амперметра, вольтметра и измерителя оптической мощности.
- Максимальное выходное напряжение 20 В.
- Минимальная длительность импульса 5 мкс.
- Компактность.
- Высокая скорость тестирования.
Импульсный источник тока 2302PLT применяется для тестирования мощных лазеров, таких как лидары TO и VCSEL. Он поддерживает сканирование импульсных и постоянных PIV-характеристик, расчет параметров, а также измерение спектральных характеристик (требуется внешний спектроскоп). Прибор объединяет функции источника импульсного напряжения, амперметра, вольтметра и измерителя оптической мощности, отличается компактностью, высокой скоростью тестирования и простотой использования.
Особенности:
- Импульсы порядка микросекунд, тестирование при постоянном токе.
- Импульсное и высокоскоростное сканирование PIV при постоянном токе.
- Постоянный/импульсный ток, выходная мощность постоянного тока до 10 А/20 В, выходная мощность импульса до 30 А/20 В, длительность импульса не менее 5 мкс.
- Возможность управления наклоном фронта импульса, адаптация к различным устройствам без перегрузок.
- Поддержка двух- и четырехпроводного определения напряжения для максимальной точности измерений.
- Возможность параллельного подключения нескольких устройств для обеспечения большего выходного тока.
- Поддержка высокоскоростного сбора и отображения произвольного одиночного импульса в условиях непрерывного импульса, мониторинг импульса в режиме реального времени.
- Поддержка двухканального синхронного импульсного выхода запуска с регулировкой полярности и длительности импульса.
- Наличие внешнего триггерного входа для точного синхронного управления синхронизацией с внешними устройствами.
- Возможность переключения полярности выходного сигнала для адаптации к устройствам с различными определениями выводов.
- Функция предварительной проверки выходного сигнала для обеспечения безопасной работы устройств.
- Защита от короткого замыкания на выходе и защиты от перегрева устройства.
- Диапазон длин волн фотодиодного отклика: 850–1700 нм.
Описание основных функций
| Группа | Функция | Описание |
|---|---|---|
| Режим тестирования при постоянном токе | Режим развёртки LIV | Полное сканирование постоянным током с пошаговым выводом и синхронный сбор PIV данных |
| Непрерывный режим | Синхронный сбор данных о токе, напряжении и мощности в соответствии с фиксированным выходным постоянным током | |
| Режим импульсного тестирования | Режим развёртки LIV | Полное сканирование импульсным током с пошаговым выводом и синхронный сбор PIV данных |
| Режим одиночного импульса | Выход заданного импульсного тока, тестирование данных о токе, напряжении, мощности, мощности обратного излучения и построение графика сигнала при заданном одиночном импульсном токе | |
| Непрерывный режим | Синхронный сбор данных о токе, напряжении и мощности в соответствии с фиксированным выходным постоянным током | |
| Режим импульсного вывода | Режим смещения (Bias) | Обеспечивает ток смещения, более короткое время нарастания выходного импульса |
| Нормальный режим | Отсутствие тока смещения | |
| Настройка параметров импульса | Настройка выходного импульса | Настройка ширины и скважности выходного импульса |
| Корректировка формы импульса | Управление крутизной фронта/спада | Управление крутизной нарастания и спада импульса |
| Регулировка времени интегрирования | Регулировка времени интегрирования | Многократный сбор данных и подавление шумов в течение времени интегрирования для повышения точности измерений |
| Запись формы импульса | Запись и построение графика одиночного импульса | Высокоскоростная запись и построение графика любого одиночного импульса в серии непрерывных импульсов, мониторинг формы импульсов в реальном времени |
| Переключение полярности | Переключение выходной полярности | Переключение положительной/отрицательной выходной полярности. Определение значений напряжения и тока при включении питания, прекращение выходного сигнала при превышении необходимых значений. |
| Безопасность | Защита от короткого замыкания | Отключает вывод при возникновении короткого замыкания во время тестового сканирования |
| Защита от обрыва цепи | Отключает вывод при обрыве цепи во время тестового сканирования | |
| Предварительная проверка | Определение значений напряжения и тока при включении питания, прекращение выходного сигнала при превышении необходимых значений. | |
| Функция сердцебиения | Отключает вывод, если в течение интервала "сердцебиения" происходит сбой связи | |
| Дисплей LCD | Отображение статуса измерений | Отображение тестовых параметров, подключений, аварийных сигналов и т.д. |
| Режим "ведущий-ведомый" | Режим "Ведущий" | Вывод синхронизирующего импульса; регулируемые задержка вывода, ширина импульса и полярность |
| Режим "Ведомый" | Внешний триггерный сигнал по фронту управляет синхронным выводом устройства | |
| Последовательное соединение устройств | Поддержка каскадного подключения нескольких устройств для расширения вывода большего тока |
Общие параметры
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Напряжение питания | 100~240AC | В |
| Мощность | 450 | Вт |
| Выход драйвера | XT90IPW-M | |
| Выход триггера |
3,3/5 В TTL, 2×BNC |
|
| Вход триггера | 3,3/5 В TTL, 2×BNC | |
| Сетевой порт 100M Ethernet | 1×RJ45 | |
| Последовательный порт RS232 | 1×DB9 | |
| Параметры оптического входа | Разъем φ2,0пин, 850~1700 | нм |
| Вход электрического питания | 1×SMA | |
| Вход МПД+ | 1×SMA | |
| Выход МПД- | 1×SMA | |
| Размеры (Ш×Д×В) | 355×305×88 | мм |
| Масса | 5,2 | кг |
| Рабочая температура | 23±5 | °C |
| Температура хранения | 0~40 | °C |
Электрические характеристики
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Режим постоянного тока | Выходной ток | 0~0,2, 0,05%RDG ± 0,1 мА | A |
| 0~1, 0,05%RDG ± 0,25 мА | A | ||
| 0~5, 0,05%RDG ± 1,25 мА | A | ||
| 0~10, 0,05%RDG ± 2,5 мА | A | ||
| Выходное напряжение | 14~26 | В | |
| Параметры измерения тока | 0~0,2, 0,05%RDG ± 0,05 мА | A | |
| 0~1, 0,05%RDG ± 0,25 мА | A | ||
| 0~5, 0,05%RDG ± 1,25 мА | A | ||
| 0~10, 0,05%RDG ± 2,5 мА | A | ||
| Параметры измерения напряжения | 0~5, 0,1%RDG ± 1,25 мВ | В | |
| 0~10, 0,1%RDG ± 2,5 мВ | В | ||
| 0~20, 0,1%RDG ± 5 мВ | В | ||
| Импульсный режим | Выходной ток | 0~0,2, 0,05%RDG ± 0,05 мА | A |
| 0~1, 0,05%RDG ± 0,25 мА | A | ||
| 0~5, 0,05%RDG ± 1,25 мА | A | ||
| 0~10, 0,05%RDG ± 2,5 мА | A | ||
| 0~30, 0,05%RDG ± 7,5 мА | A | ||
| Максимальное выходное напряжение | 26 | В | |
| Диапазон и точность детектирования тока | 0~0,2, 0,05%RDG ± 0,05 мА | A | |
| 0~1, 0,05%RDG ± 0,25 мА | A | ||
| 0~5, 0,05%RDG ± 1,25 мА | A | ||
| 0~10, 0,05%RDG ± 2,5 мА | A | ||
| 0~30, 0,05%RDG ± 7,5 мА | A | ||
| Диапазон и точность детектирования напряжения | 0~5, 0,05%RDG ± 1,25 мВ | В | |
| 0~10, 0,05%RDG ± 2,5 мВ | В | ||
| 0~20, 0,05%RDG ± 5 мВ | В | ||
| Время нарастания/спада импульса | ≤20%×длительность импульса | ||
| Скважность импульса (D) | D ≤ 360/(I × U) 100% | ||
| Длительность импульса | 5 мкс ~ 500 мс |
Оптические характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Диапазон и точность определения мощности оптического порта | 0~100, 0,05%RDG ± 0,03 мкВт | мкВт |
| 0~1, 0,05%RDG ± 0,25 мкВт | мВт | |
| 0~5, 0,05%RDG ± 1,25 мкВт | мВт | |
| Диапазон и точность определения тока электрического порта | 0~100, 0,05%RDG ± 0,03 мкА | мкА |
| 0~1, 0,05%RDG ± 0,25 мкА | мА | |
| 0~10, 0,05%RDG ± 2,5 мкА | мА | |
| Обратное напряжение смещения контрольного ФД | 0~5, ±(1%RDG ± 50 мВ) | В |
| Дальность и точность определения тока контрольного ФД | 0~100, ±(0,05%RDG ± 0,03 мкА) | мкА |
| 0~1, ±(0,05%RDG ± 0,25 мкА) | мА | |
| 0~10, ±(0,05%RDG ± 1,25 мкА) | мА |
- Тестирование чипов, COS и TO высокой мощности RGB.
- Тестирование линейки и COC высокой мощности при включении.
