FT - F-Theta объективы для машинного зрения

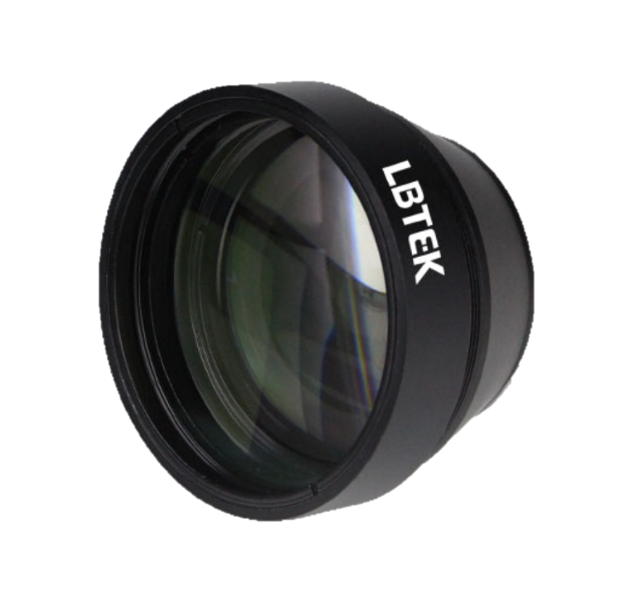

FT - это серия стандартных F-Theta объективов для систем лазерного сканирования и машинного зрения.
- Тип: F-Theta объектив.
- Рабочие длины волн: 532 нм, 1064 нм.
- Фокусное расстояние: 330 мм, 347 мм.
- Коэффициент пропускания >96%.
- Малое F-Theta искажение.
Производитель: LBTEK
Объективы серии FT представляют собой стандартные F-Theta сканаторы для систем лазерной обработки средних и малых мощностей. Система изготовлена из высококачественного оптического стекла с многослойным просветлением, что обеспечивает высокое пропускание (>96%) в рабочих спектральных диапазонах.
Конструкция линз с воздушными зазорами реализует точную линейную зависимость между углом падения лазерного луча и положением фокусного пятна. Оптическая схема эффективно компенсирует полевую кривизну и дисторсию, создавая идеально плоское поле изображения с равномерным распределением энергии по всему полю сканирования.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Модель | FT-532-16-330-347 | FT-1064-15-347-355 | |
| Рабочая длина волны | 532 | 1064 | нм |
| Фокусное расстояние | 330 | 347 | мм |
| Поле сканирования | 245 × 245 | 254 × 254 | мм |
| Размер фокусного пятна | Ø23 | Ø46 | мкм |
| Входная апертура (@1/e²) | Ø16 | Ø15 | мм |

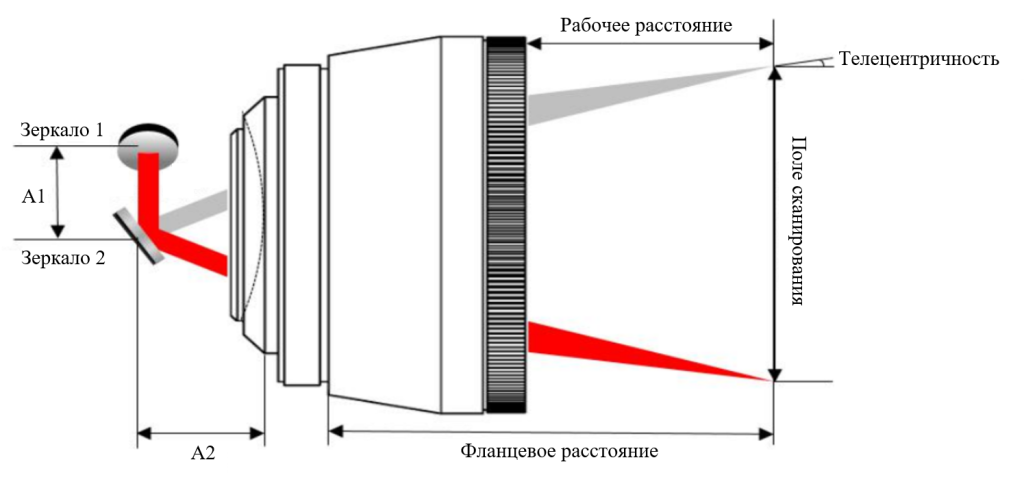

| Рабочее расстояние | 373,6 | 401,3 | мм |

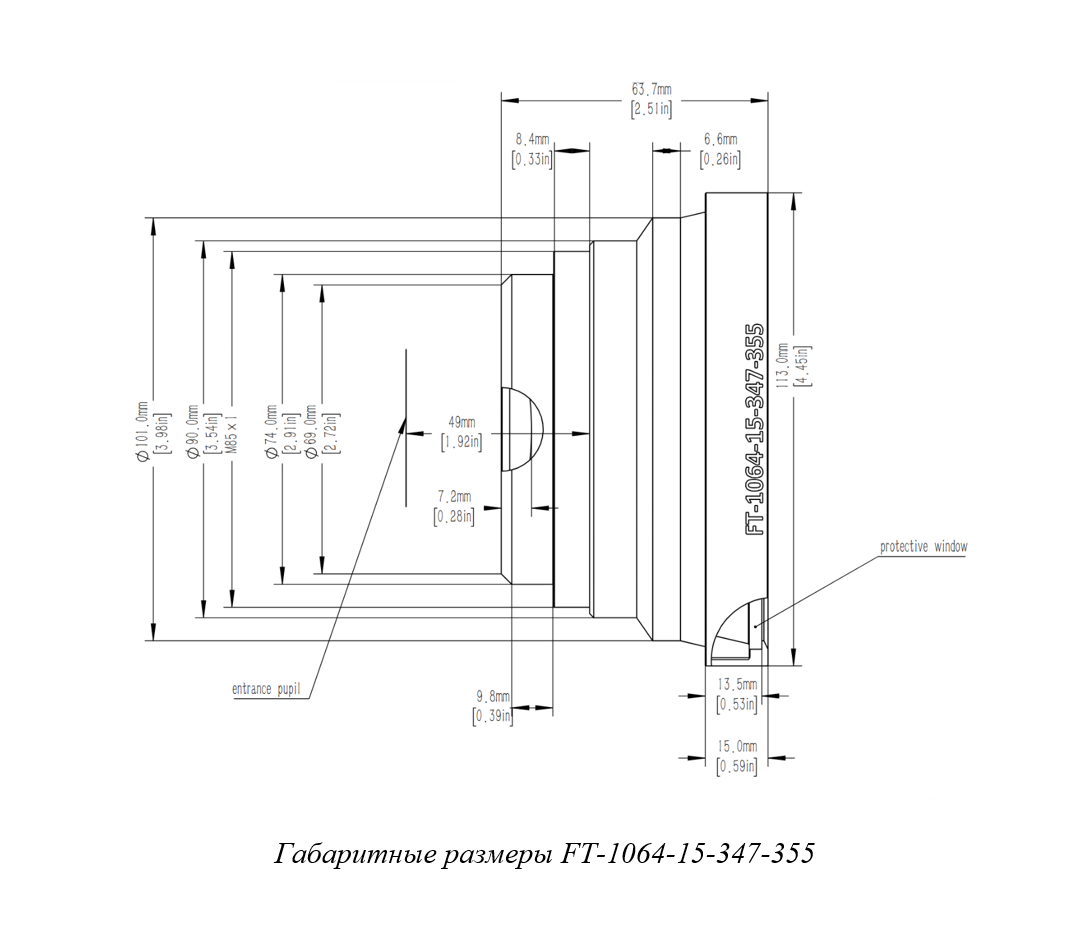

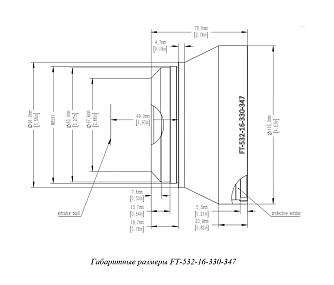

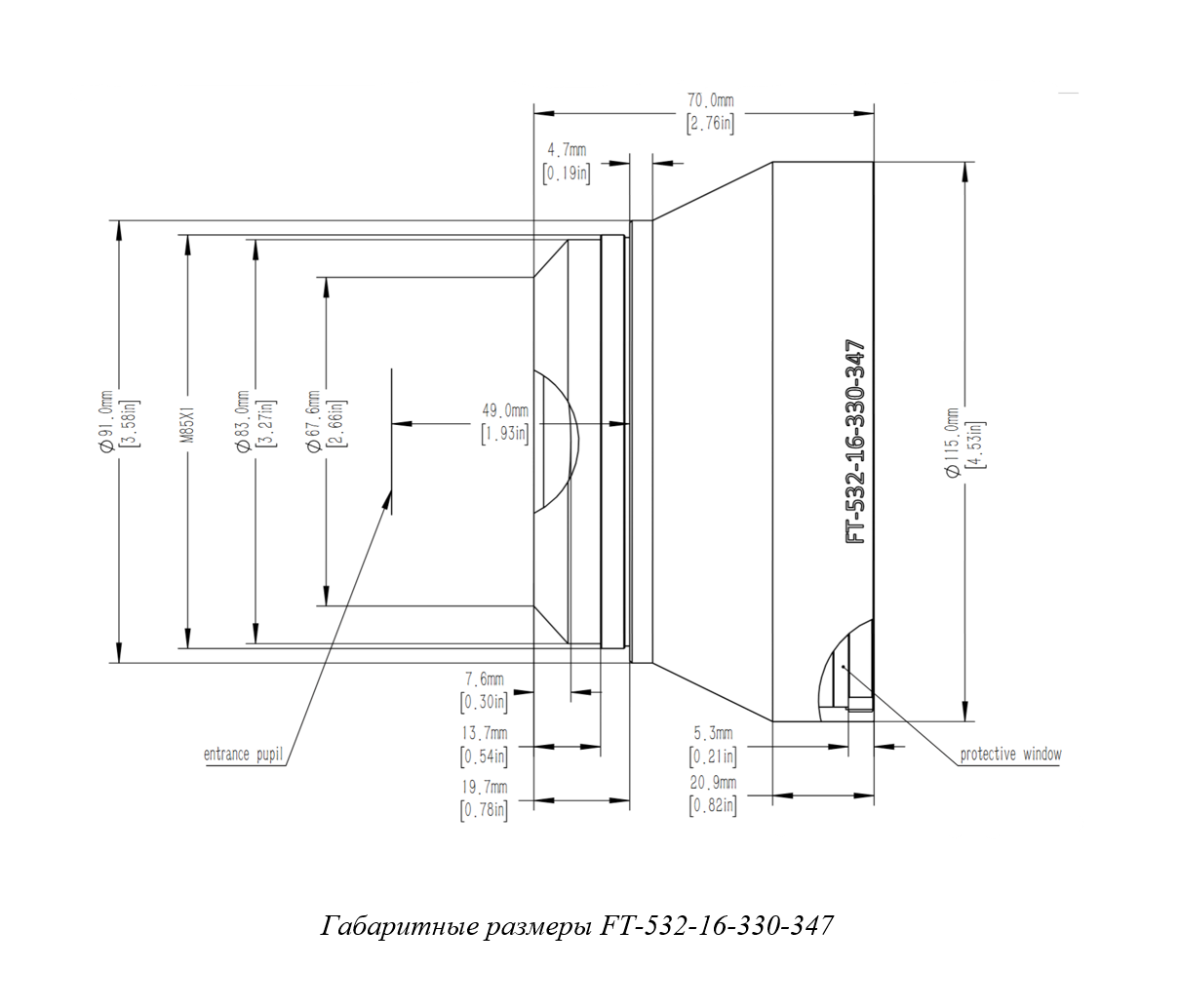

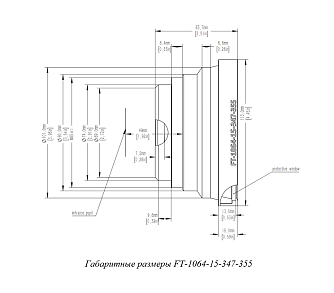

| Фланцевое расстояние | 423,9 | 444 | мм |
| Угол сканирования | 57,6 | 58,2 | ° |
| Телецентричность (без/с гальванометром) | 17,7 / 19,1 | 18,6 / 19 | ° |

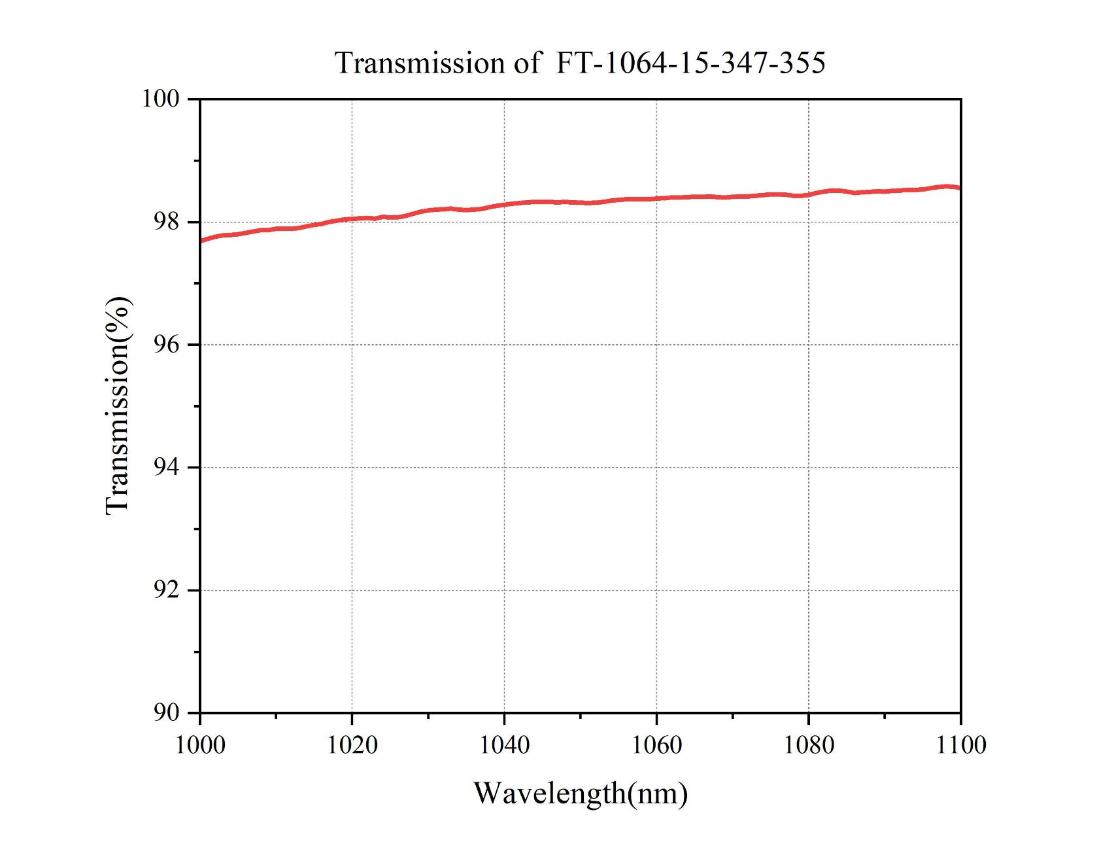

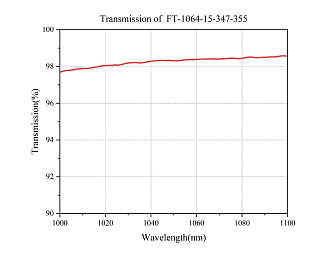

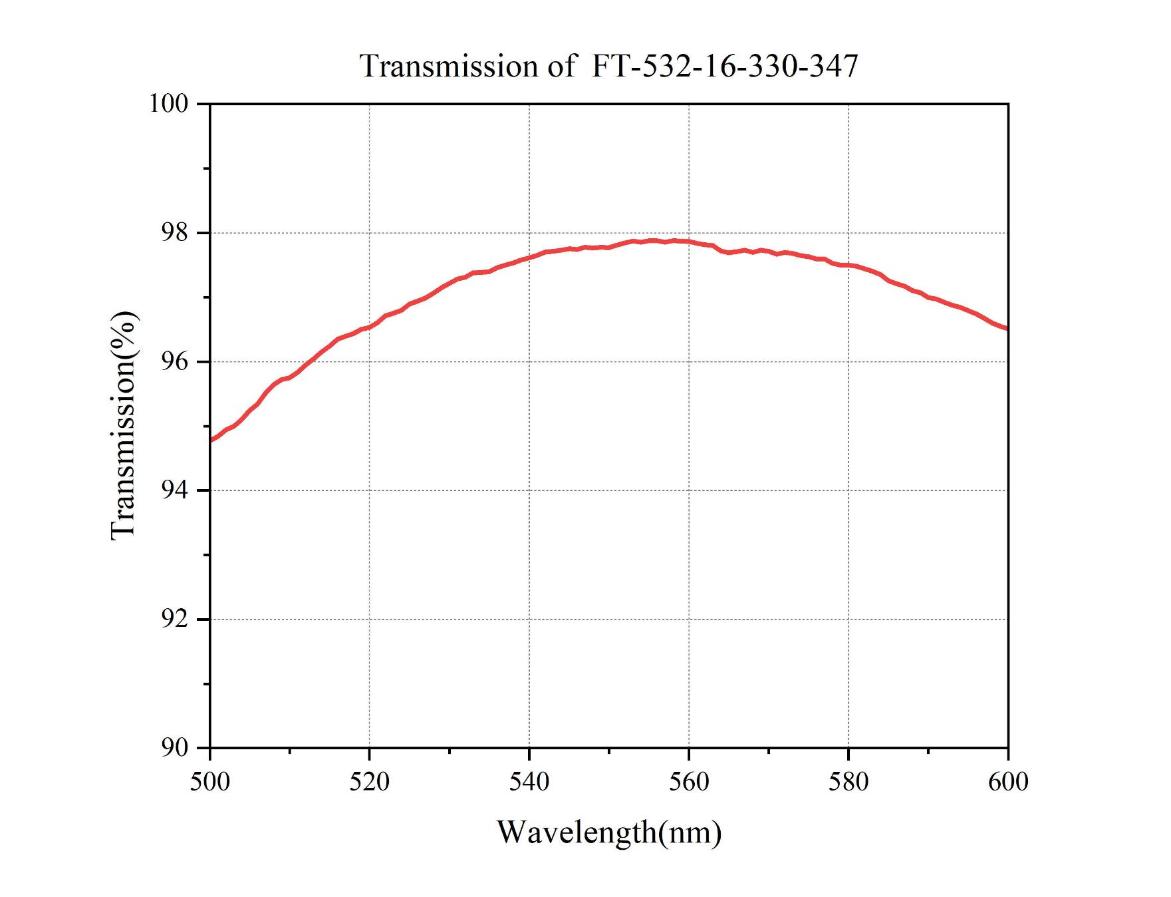

| Коэффициент пропускания | > 96 | > 96 | % |
| Порог повреждения (LIDT) | 5 Дж/см², 2,5 МВт/см² | 10 Дж/см², 5 МВт/см² |
|
| Монтажная резьба | M85 × 1.0 | мм | |
- Лазерная маркировка.
- Оборудование для производства полупроводниковых интегральных схем.
- Системы лазерного сканирования.
- Оборудование для лазерной микрообработки материалов.
- Научные исследования.
