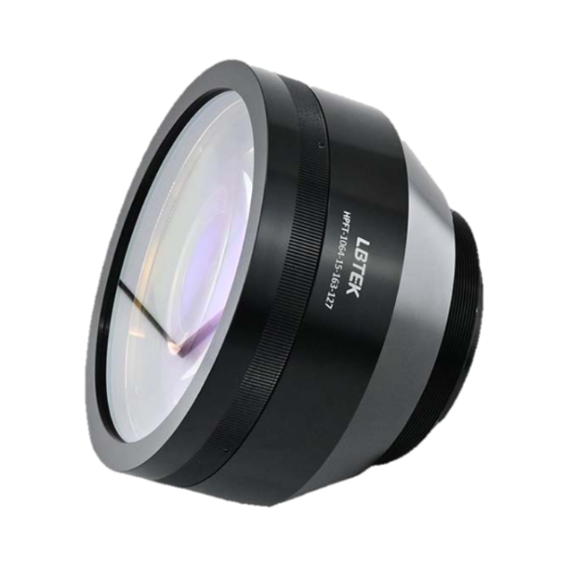

HPFT-1064 - F-Theta объективы для машинного зрения
- Тип: F-Theta объектив.
- Рабочая длина волны: 1064 нм.
- Фокусное расстояние: 163-657 мм.
- Оптический материал: УФ-плавленый кварц.
- Малое F-Theta искажение.

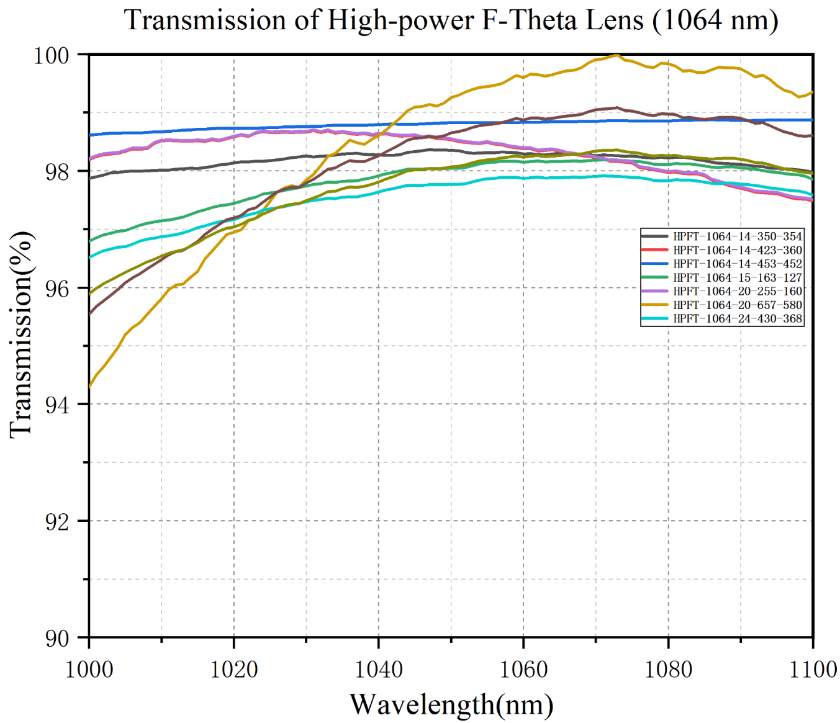

Объективы серии HPFT-1064 представляют собой F-Theta сканаторы, специально разработанные для работы с инфракрасными лазерами с длиной волны 1064 нм. Оптическая система изготовлена из ультрафиолетового плавленого кварца, что обеспечивает высокий порог лазерного повреждения и оптимальное пропускание в целевом ИК-диапазоне
Конструкция линз реализует точную линейную зависимость между углом падения лазерного луча и положением фокусного пятна на рабочей плоскости. Эта особенность гарантирует постоянную скорость сканирования фокусного пятна по всей рабочей области, что является важным для достижения однородности обработки материалов. Оптическая схема эффективно компенсирует полевую кривизну и дисторсию, формируя идеально плоское поле изображения со стабильными характеристиками фокусного пятна. Объективы HPFT-1064 оснащены стандартной монтажной резьбой M85×1 и совместимы с большинством промышленных гальванометрических сканеров.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип объектива | F-Theta |
|
| Рабочая длина волны | 1064 | нм |
| Оптический материал | УФ-плавленый кварц (UVFS) |
|
| Порог повреждения (LIDT) |
10 Дж/см² (10 нс, 10 Гц) 5 МВт/см² |
|
| Монтажная резьба | M85×1.0* | мм |
Сравнительные характеристики моделей
| Модель | Фокусное расстояние, мм | Сканирующее поле, мм | Размер пятна фокусировки, мкм | Рабочее расстояние, мм | F-Theta дисторсия, % | Телецентричность, ° | Входная апертура, мм |
|---|---|---|---|---|---|---|---|

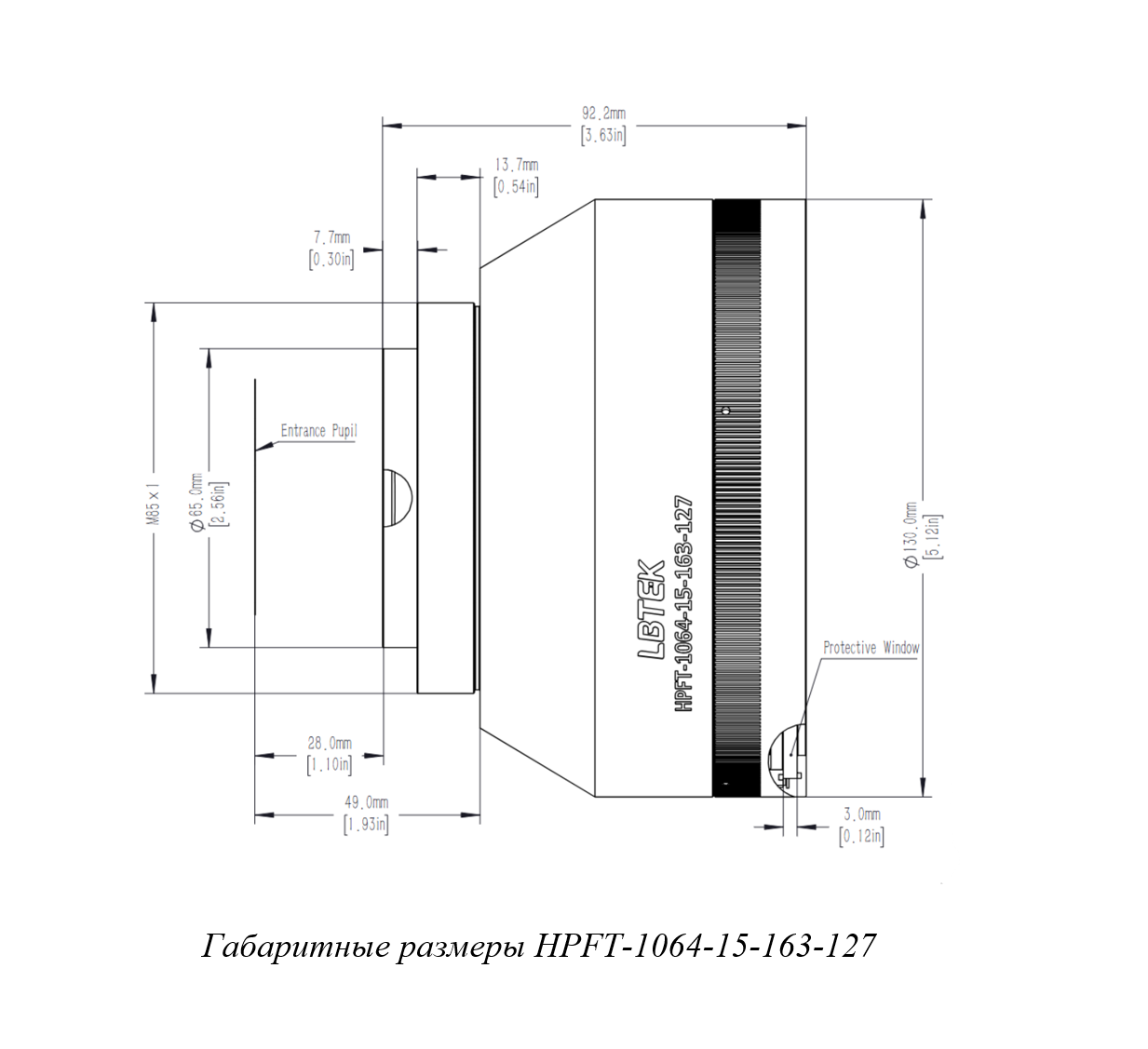

| HPFT-1064-15-163-127 | 163 | 90×90 | Ø23,1 | 211,3 | 2,55 | 5,3 / 5 | Ø15 |

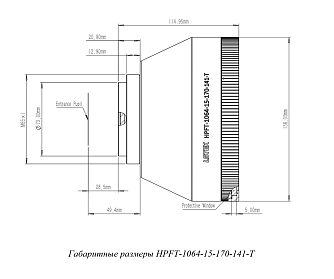

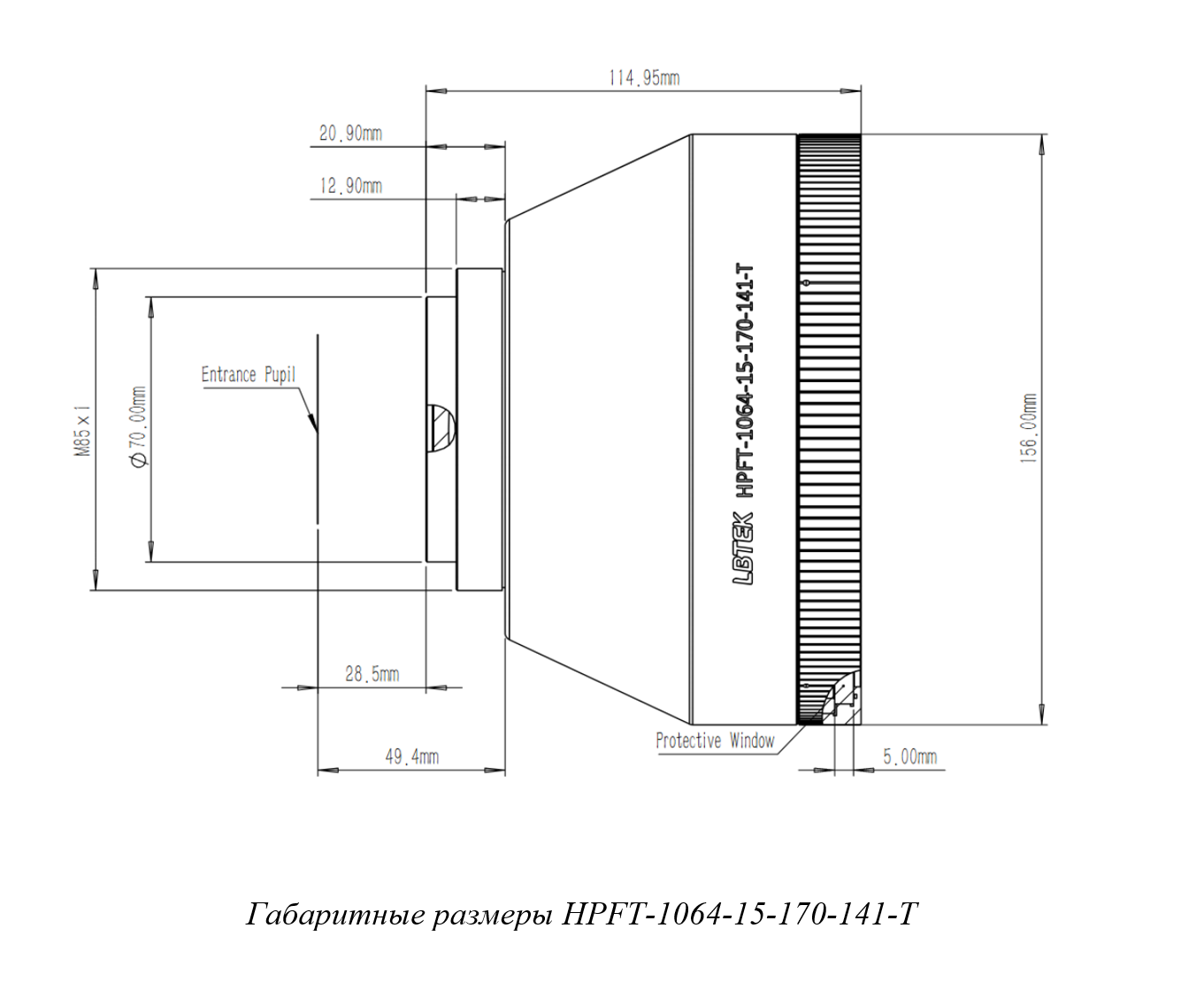

| HPFT-1064-15-170-141-T | 170 | 100×100 | Ø24,1 | 231,5 | 3,15 | 3,97 / 8,02 | Ø15 |

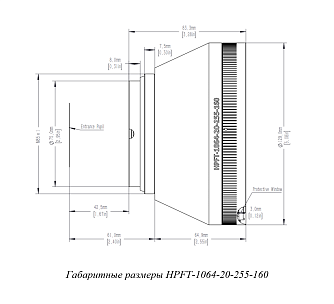

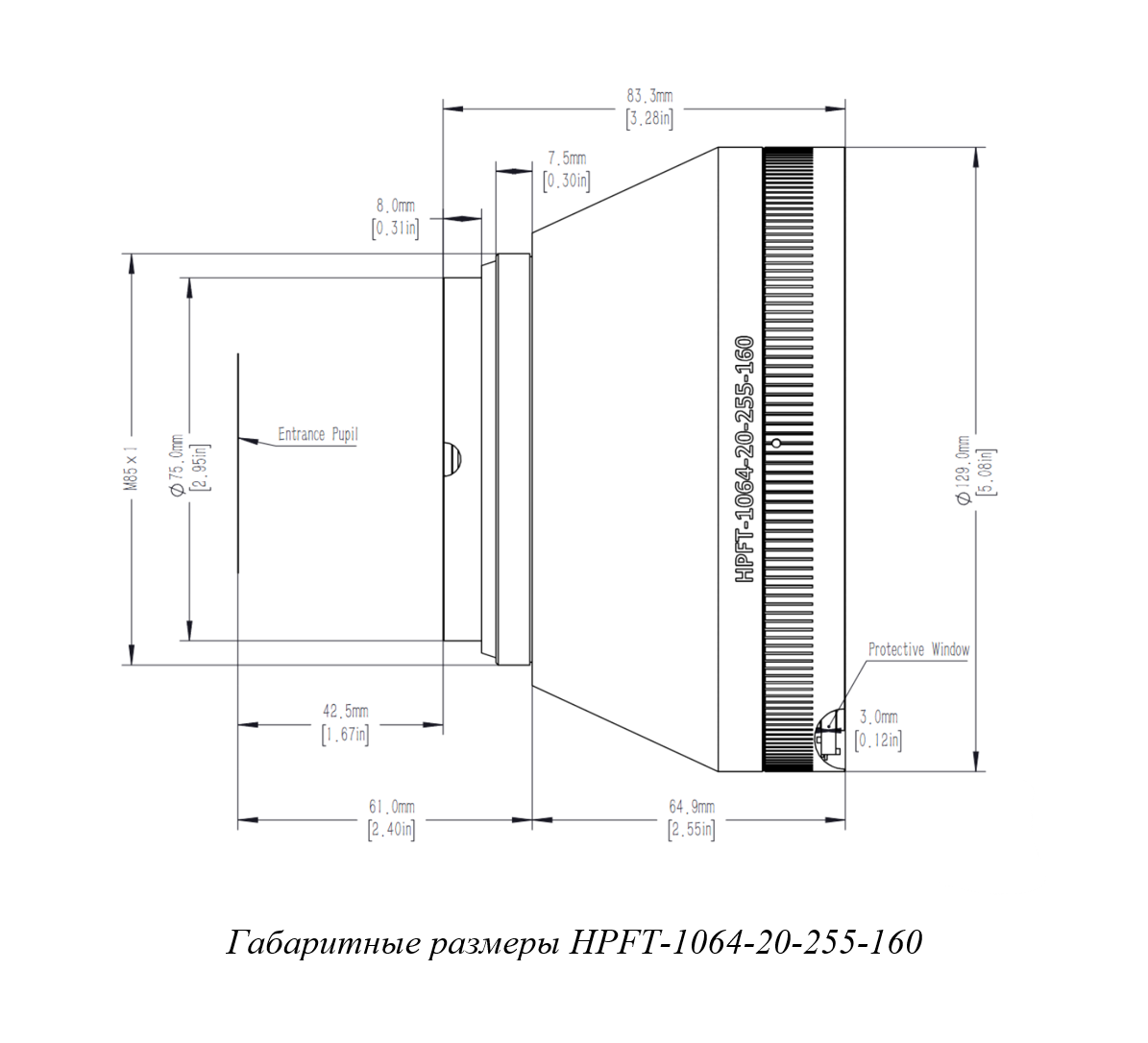

| HPFT-1064-20-255-160 | 255 | 114×114 | Ø25,4 | 324,7 | 0,83 | 7,2 / 7,3 | Ø20 |
| HPFT-1064-14-350-354 | 350 | 250×250 | Ø52,4 | 419,2 | 0,47 | 15,8 / 15,9 | Ø14 |
| HPFT-1064-14-423-360 | 423 | 255×255 | Ø62,8 | 503 | 0,5 | 16,28 / 16,93 | Ø14 |
| HPFT-1064-24-430-368 | 430 | 260×260 | Ø40,7 | 536,6 | 1,42 | 11,4 / 13,31 | Ø24 |
| HPFT-1064-17-450-438 | 450 | 310×310 | Ø61,5 | 532,6 | 0,74 | 17,8 / 19,87 | Ø17 |
| HPFT-1064-14-453-452 | 453 | 320×320 | Ø63,5 | 537,5 | 0,5 | 18,5 / 18,2 | Ø14 |
| HPFT-1064-20-657-580 | 657 | 410×410 | Ø74,3 | 581,5 | 3,71 | 23,6 / 22,7 | Ø20 |
- Лазерная маркировка.
- Лазерная резка и обработка тонких пленок.
- Создание оптических дифракционных элементов и голографических структур.
- Очистка поверхностей в микроэлектронике.
- Научные исследования в области фотоники и лазерных технологий.
