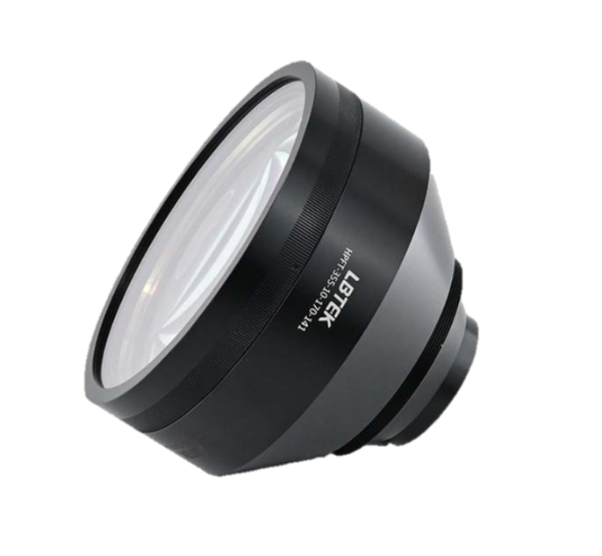

HPFT-355 - F-Theta объективы для машинного зрения
- Тип: F-Theta объектив.
- Рабочая длина волны: 355 нм.
- Фокусное расстояние: 103-420 мм
- Оптический материал: УФ-плавленый кварц.
- Малое F-Theta искажение.

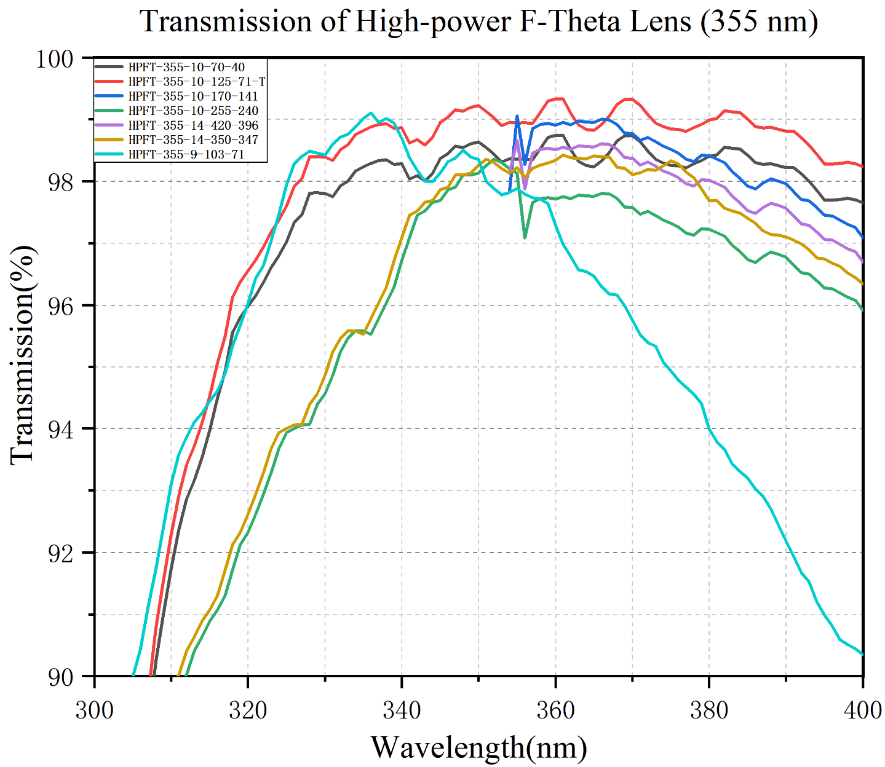

Объективы серии HPFT-355 представляют собой F-Theta линзы для систем лазерного сканирования и машинного зрения. Оптическая система изготовлена из ультрафиолетового плавленого кварца. Это обеспечивает высокий порог лазерного повреждения и оптимальное пропускание в УФ-диапазоне.

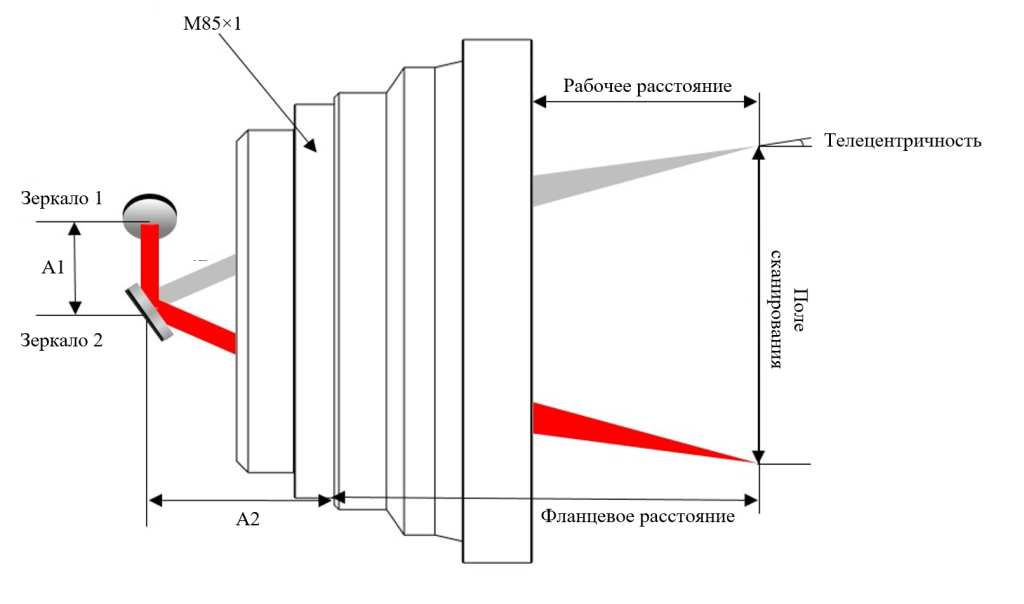

Ключевой особенностью объективов является реализация точной линейной зависимости между углом падения лазерного луча и положением фокусного пятна на рабочей плоскости. Эта характеристика обеспечивает постоянную скорость сканирования и точное позиционирование луча. Конструкция линзы эффективно компенсирует полевую кривизну и дисторсию, создавая идеально плоское поле изображения. Объективы HPFT-355 оснащены стандартной монтажной резьбой M85×1 и совместимы с промышленными гальванометрическими сканерами.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип объектива | F-Theta |
|
| Рабочая длина волны | 355 | нм |
| Оптический материал | УФ-плавленый кварц (UVFS) |
|
| Порог повреждения (LIDT) |
2,5 Дж/см² (10 нс, 10 Гц), 1 МВт/см² |
|
| Тип резьбы | M85×1.0 | мм |
| Модель | Фокусное расстояние, мм | Сканирующее поле, мм | Размер пятна фокусировки, мкм | Рабочее расстояние, мм | F-Theta дисторсия, % | Телецентричность, ° | Входная апертура, мм |
|---|---|---|---|---|---|---|---|

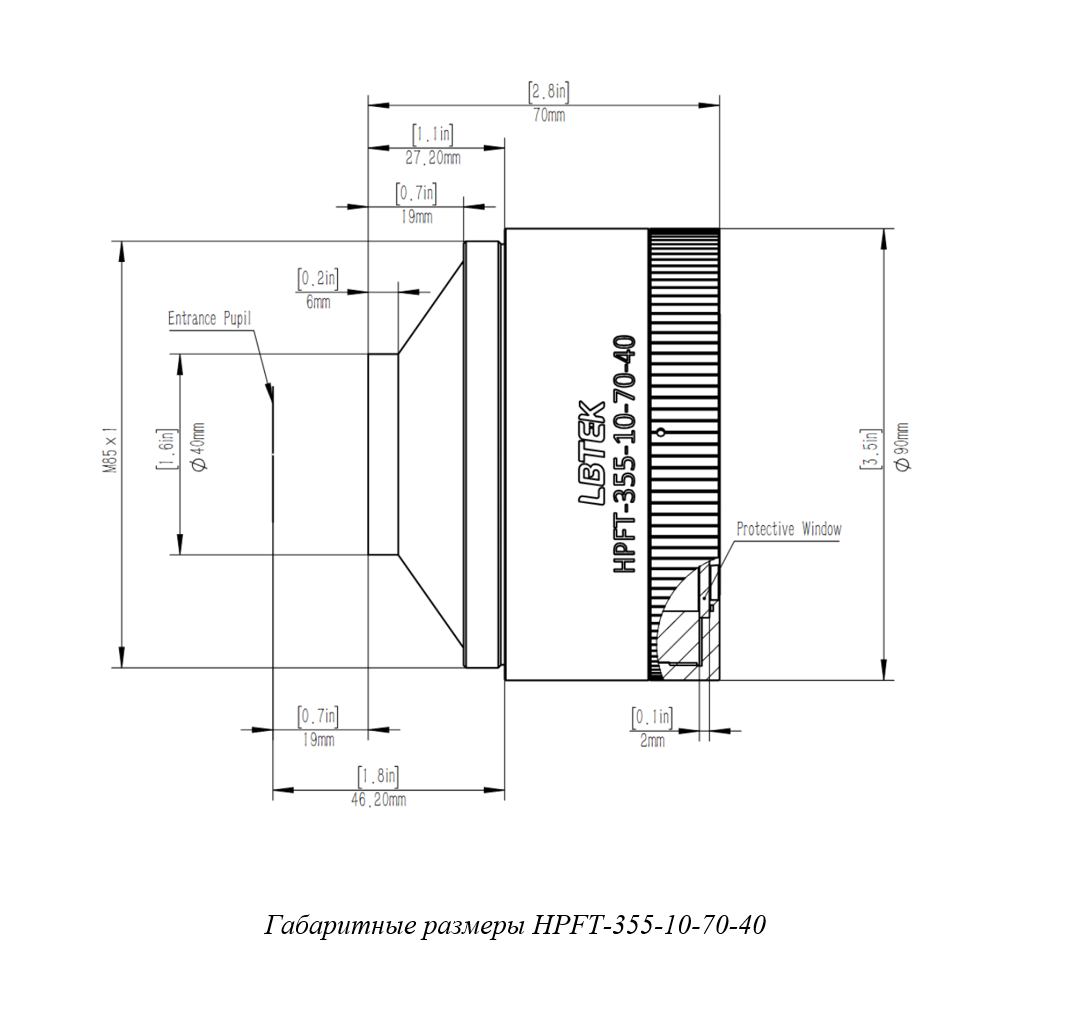

| HPFT-355-10-70-40 | 73,9 | 28×28 | Ø4,9 | 136,6 | -1,5 | 1,28 / 2,23 | Ø10 |
| HPFT-355-9-103-71 | 103 | 50×50 | Ø7,5 | 136,6 | 1,4 | 1,28 / 2,23 | Ø9 |

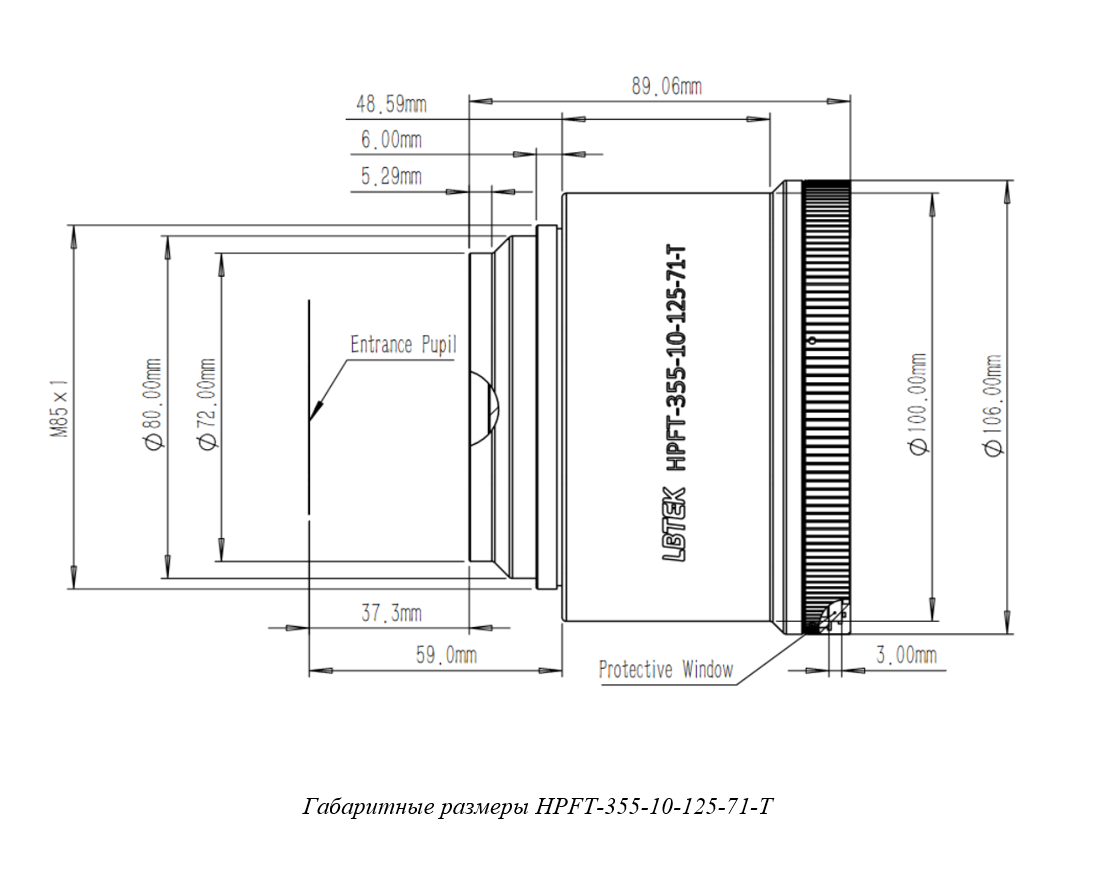

| HPFT-355-10-125-71-T | 125 | 50×50 | Ø8,1 | 174,1 | 1,74 | 1,20 / 5,312 | Ø10 |

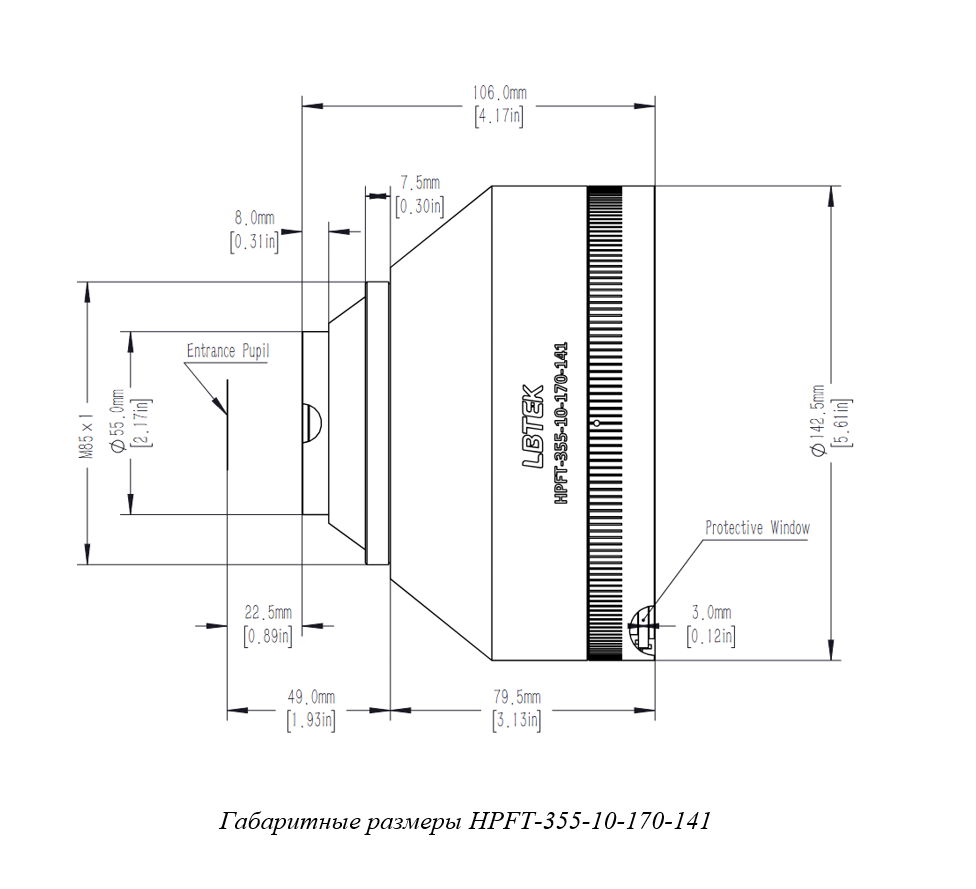

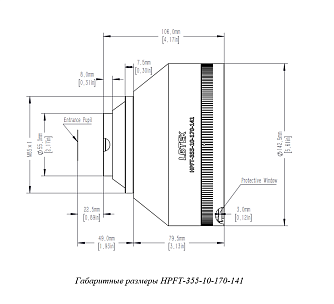

| HPFT-355-10-170-141 | 170 | 100×100 | Ø11,2 | 236,3 | 3,33 | 4,4 / 4,6 | Ø10 |
| HPFT-355-14-350-347 | 350 | 245×245 | Ø16-19 | 431,7 | 1,04 | 15,8 / 15,96 | Ø14 |
| HPFT-355-14-420-396 | 420 | 280×280 | Ø27,3 | 510,8 | 0,2 | 16,3 / 16,4 | Ø14 |
- Лазерная маркировка.
- Лазерная резка и обработка тонких пленок.
- Создание оптических дифракционных элементов и голографических структур.
- Очистка поверхностей в микроэлектронике.
- Научные исследования в области фотоники и лазерных технологий.
