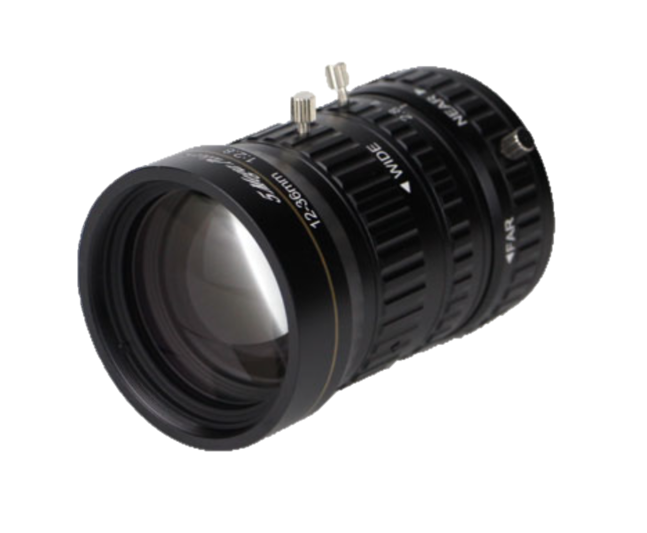

LBMVL - ZOOM-объективы для машинного зрения
- Тип: ZOOM-объектив.
- Фокусное расстояние: 10-50 / 12-36 мм.
- Диапазон диафрагм: F1.6 - F16.
- Оптический интерфейс: C-Mount, CS-Mount.
- Высокое разрешение.
- Компактная конструкция.
ZOOM-объективы серии LBMVL оптимизированы для использования в системах машинного зрения и промышленной автоматизации. Они обладают высокой разрешающей способностью, отличным контрастом и минимальными оптическими искажениями, что критически важно для задач точных измерений. Многослойное просветление оптики эффективно подавляет блики и паразитные засветки.
По сравнению с фиксированными объективами, ZOOM-объективы позволяют гибко изменять поле зрения, регулируя фокусное расстояние, что дает более универсальный инструмент для построения измерительных систем. Одна такая линза может заменить несколько объективов с фиксированным фокусом, упрощая систему. Все модели оснащены механизмами ручной настройки фокуса, зума и диафрагмы, которые после настройки могут быть зафиксированы стопорными винтами для предотвращения смещений в условиях вибрации.
| Параметр | Значение | Ед. изм. | |||
|---|---|---|---|---|---|
| Модель | LBMVL-MV1550-12MPIR | LBMVL-HV1050M-6MP | LBMVL-MV1236M-MP | LBMV1236M-5MP | |
| Фокусное расстояние | 10-50 | 10-50 | 12-36 | 12-36 | мм |
| Диафрагма | F1.6 (фикс.) | F2.8-C (ручн.) | F2.8-C (ручн.) | F2.8-F16 (ручн.) |
|
| Увеличение |
|
5X | 3X | 3X |
|
| Макс. размер сенсора | 1/1,2" (Ø13 мм) | 1/1,8" (Ø9 мм) | 2/3" (Ø11 мм) | 2/3" (Ø11 мм) |
|
| Рабочий диапазон длин волн | 700-1000 | - | нм | ||
| Ближний предел фокусировки |
W: 1 T: 5 |
W: 0,1 T: 0,3 |
W: 0,15 T: 0,5 |
W: 0,15 T: 0,45 |
м |
| Дисторсия |
W: -11 T: -2,2 |
W: -1,3 T: -0,09 |
W: -3,43 T: 2,3 |
W: -3,4 T: -1,4 |
% |
| Угол поля зрения (по диагонали)* |
W: 49,7 T: 15,8 |
W: 44,2 T: 11,1 |
W: 50,8 T: 17 |
W: 50,8 T: 17,2 |
° |
| Оптический интерфейс | CS-Mount | C-Mount |
|
||
| Фланцевое расстояние | 12,5 | 17,526 | мм | ||
| Тип резьбы |
|
M35.5×0.5 | M35.5×0.5 | M40.5×0.5 |
|

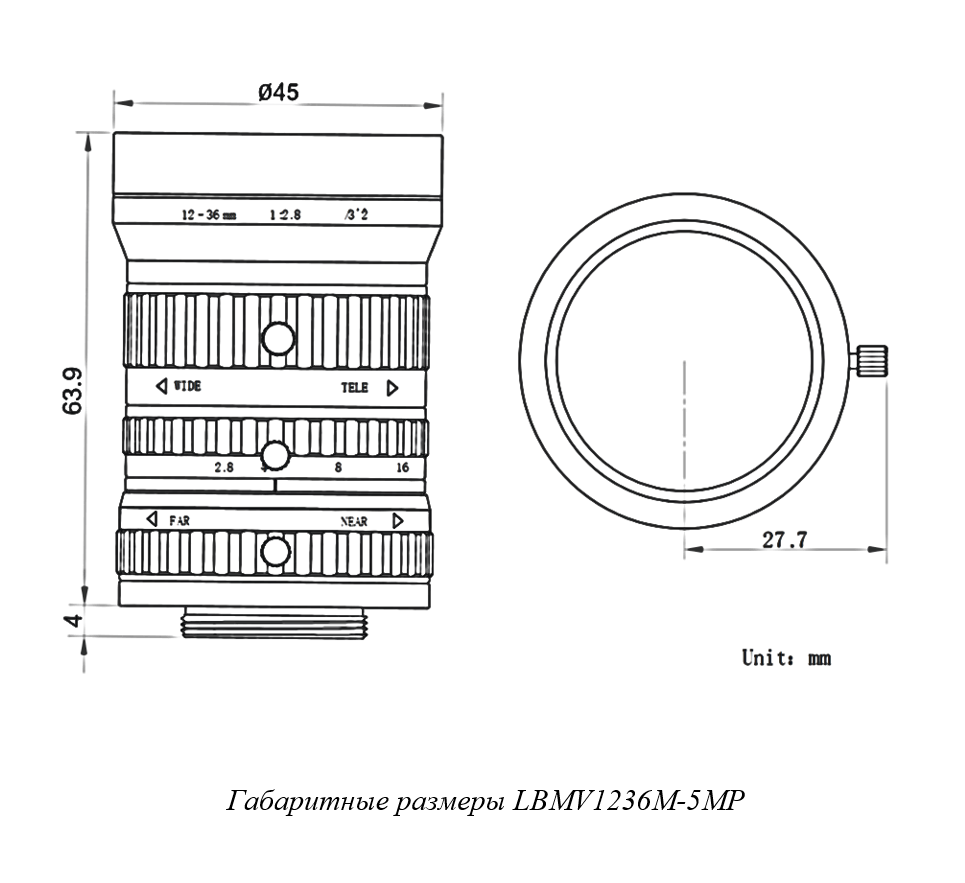

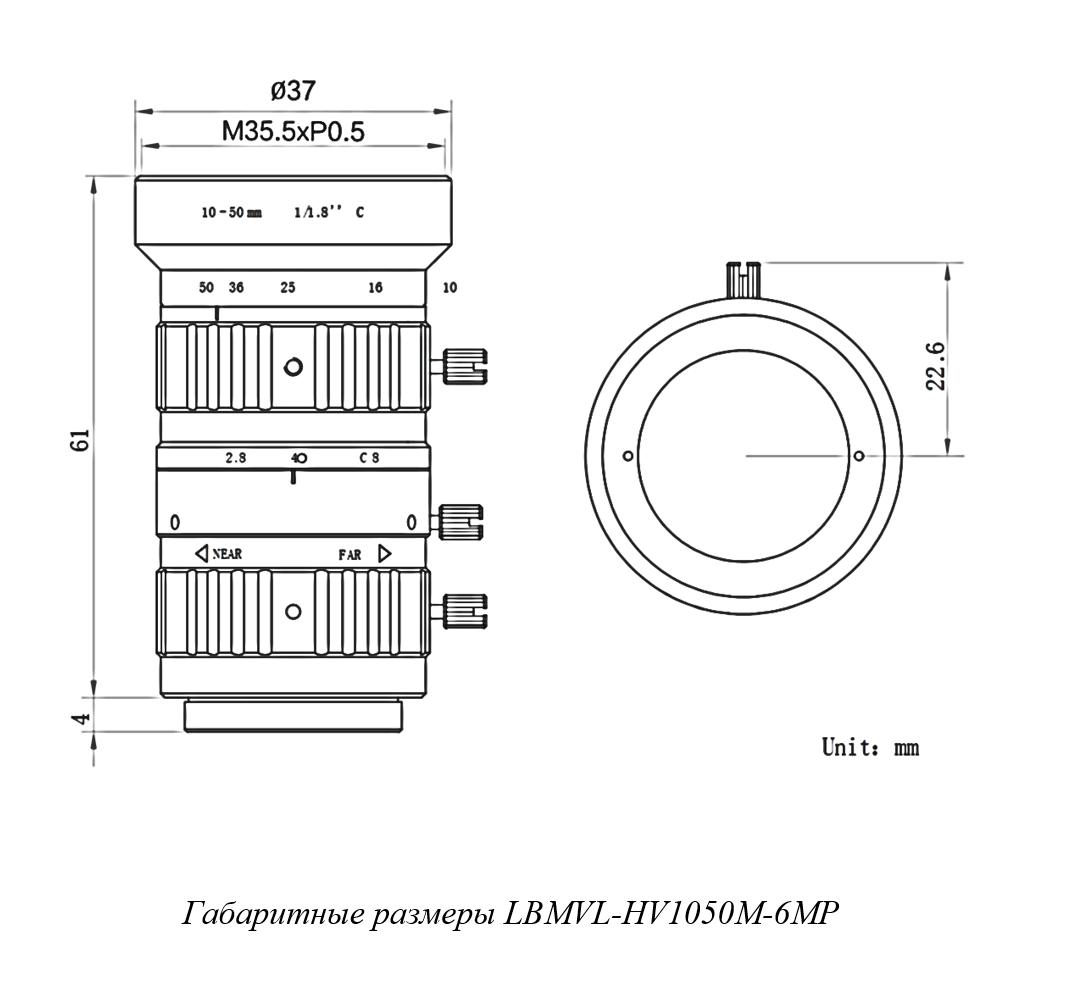

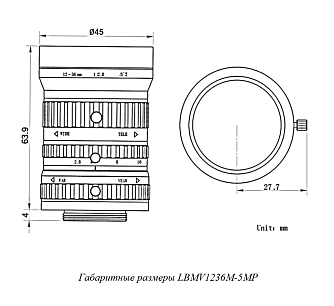

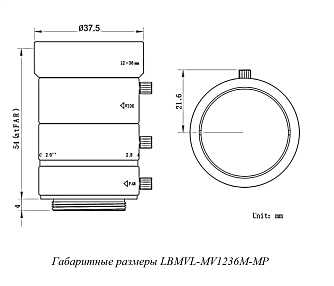

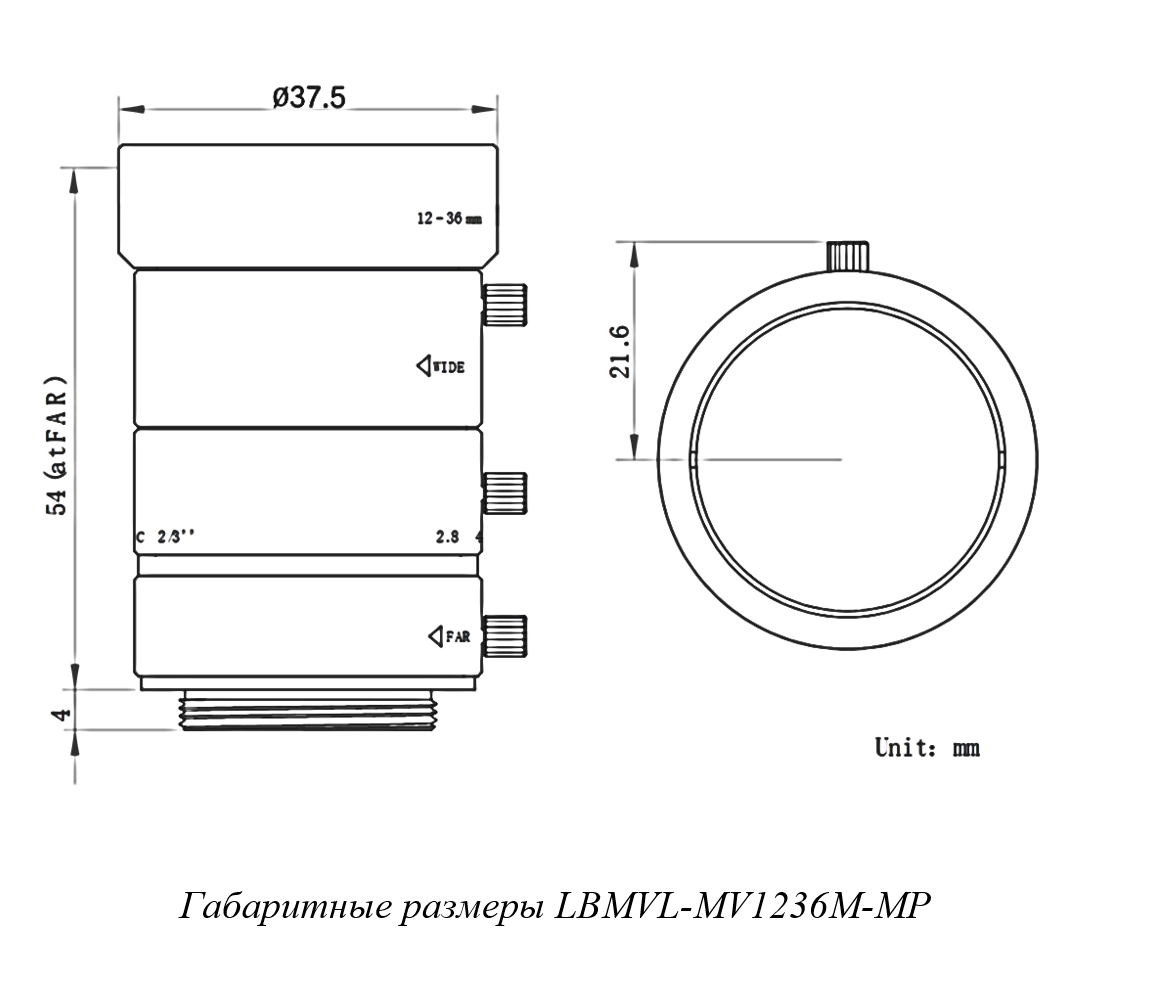

| Габариты | Ø63×111.8 | Ø37×65 | Ø37.5×54 | Ø45×63.9 | мм |
| Рабочая температура | -10 ~ +50 | °C | |||
- Контроль качества деталей и выявление дефектов.
- Распознавание символов и считывание штрих-кодов.
- Промышленная автоматизация и робототехника.
- Измерительные системы и метрология.
- Научные исследования.
