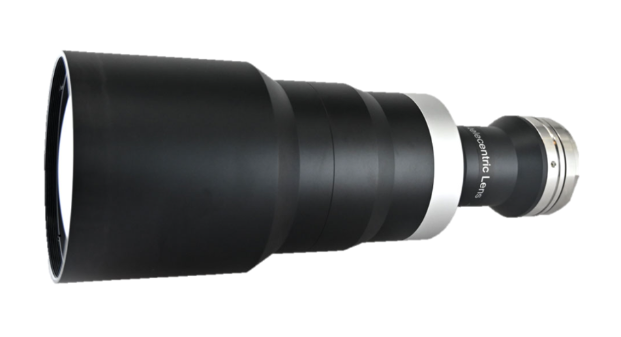

LB-PTL-C - двойные телецентрические объективы для машинного зрения
- Тип: двойной телецентрический объектив.
- Увеличение: 0,102X-0,284X.
- Диафрагма: F6.5.
- Оптический интерфейс: C-Mount.
- Низкие искажения.
Объективы серии LB-PTL-C представляют собой двойные телецентрические линзы, разработанные для решения сложных задач машинного зрения, где важны точность измерений и отсутствие перспективных искажений. Ключевое преимущество двойной телецентрической конструкции заключается в том, что масштаб изображения остается постоянным в пределах всего рабочего расстояния, что полностью исключает параллаксные ошибки, характерные для обычных и даже би-телецентрических объективов.
Данные объективы обладают сверхвысокой телецентричностью, что в сочетании с большим рабочим расстоянием, значительной глубиной резкости и чрезвычайно низким уровнем искажений делает их незаменимыми инструментами для метрологии. Опциональная ирисовая диафрагма позволяет гибко балансировать между глубиной резкости и разрешающей способностью под конкретные условия применения. Объективы совместимы с промышленными камерами, оснащенными сенсорами размером до 1.1", и имеют стандартный C-Mount интерфейс для простой интеграции.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип объектива | Двойной телецентрический |
|
| Диафрагма | F6.5 |
|
| Максимальный размер сенсора | 1.1" |
|
| Оптический интерфейс | C-Mount |
|
| Телецентричность | < 0,04° | ° |
| MTF | > 0.3 @ 160 lp/mm |
|
| Модель | Увеличение | Рабочее расстояние, мм | Поле зрения, мм | Глубина резкости, мм | Разрешение, мкм | Дисторсия, % | Габариты, мм |
|---|---|---|---|---|---|---|---|
| LB-PTL18219-C | 0,102X | 398 ±3% | Ø181,4 | 69,5 | 42,2 | < 0,045 | Ø210 × 487,9 |
| LB-PTL23819-C | 0,102X | 410 ±3% | Ø238,1 | 116,9 | 55,2 | < 0,026 | Ø270 × 662,4 |

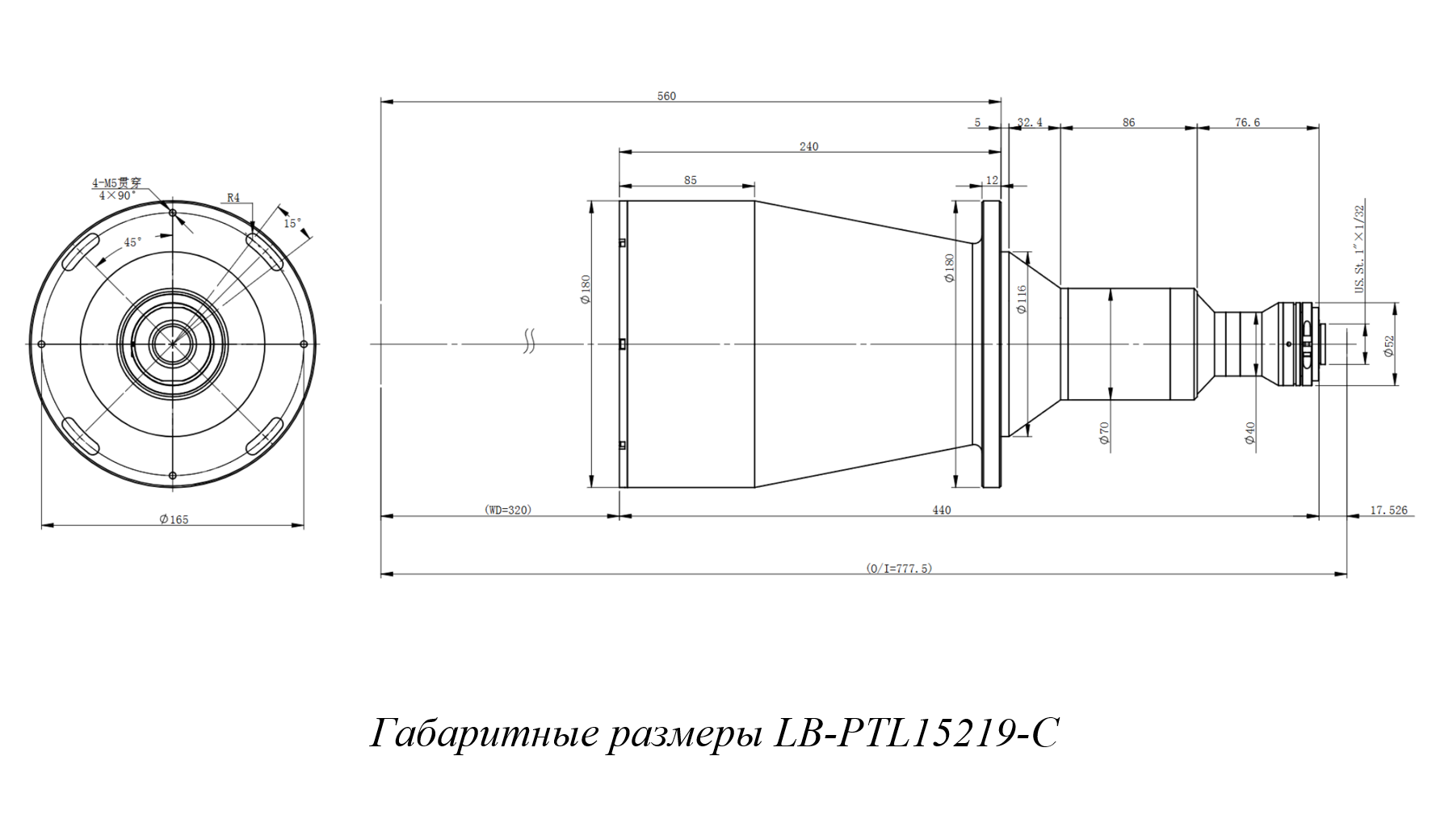

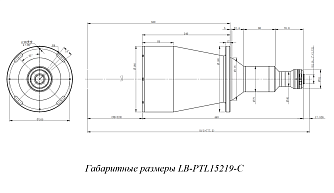

| LB-PTL15219-C | 0,122X | 320 ±3% | Ø151,6 | 48,2 | 35,17 | < 0,04 | Ø180 × 440 |

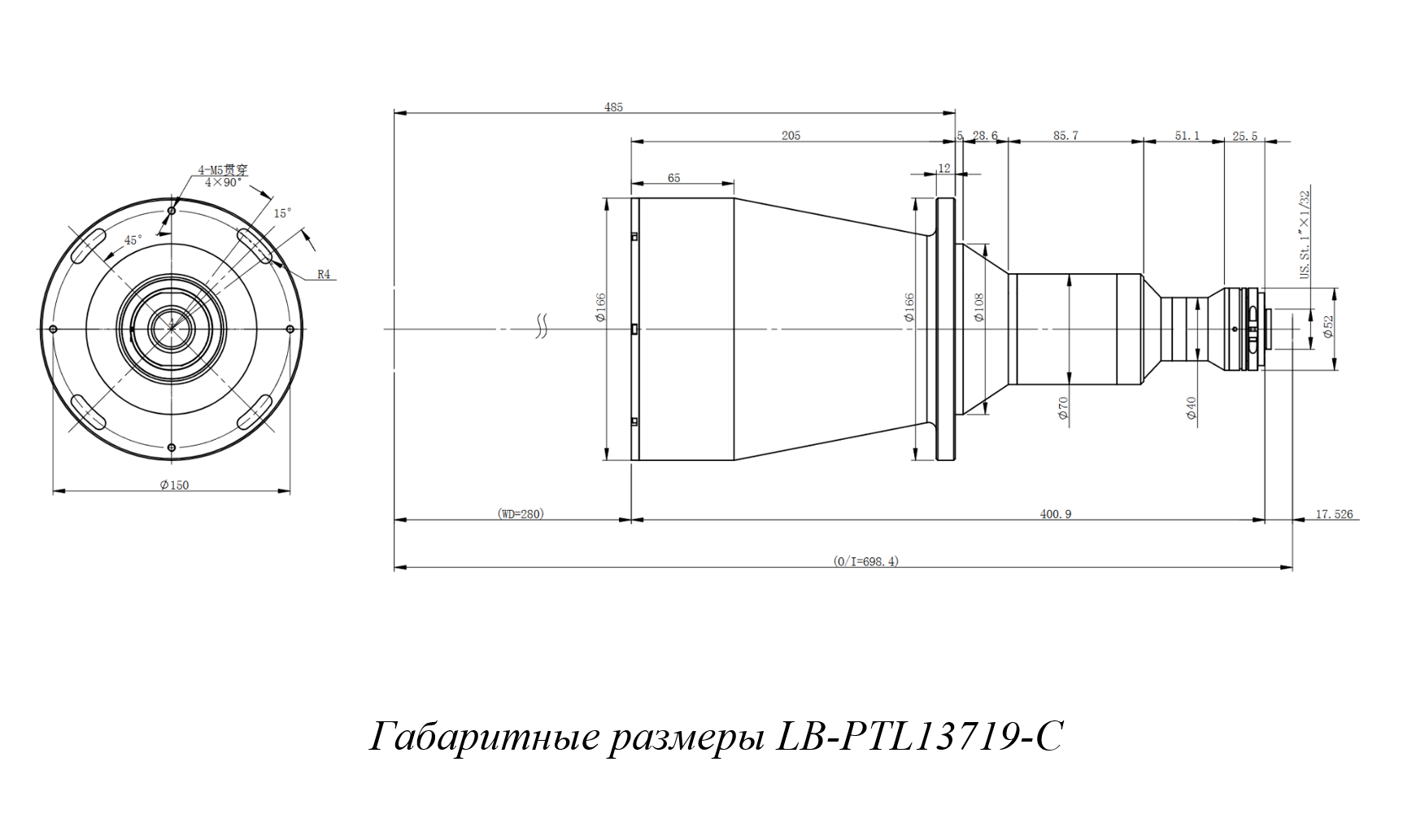

| LB-PTL13719-C | 0,135X | 280 ±3% | Ø137 | 39,4 | 31,7 | < 0,038 | Ø166 × 400,9 |

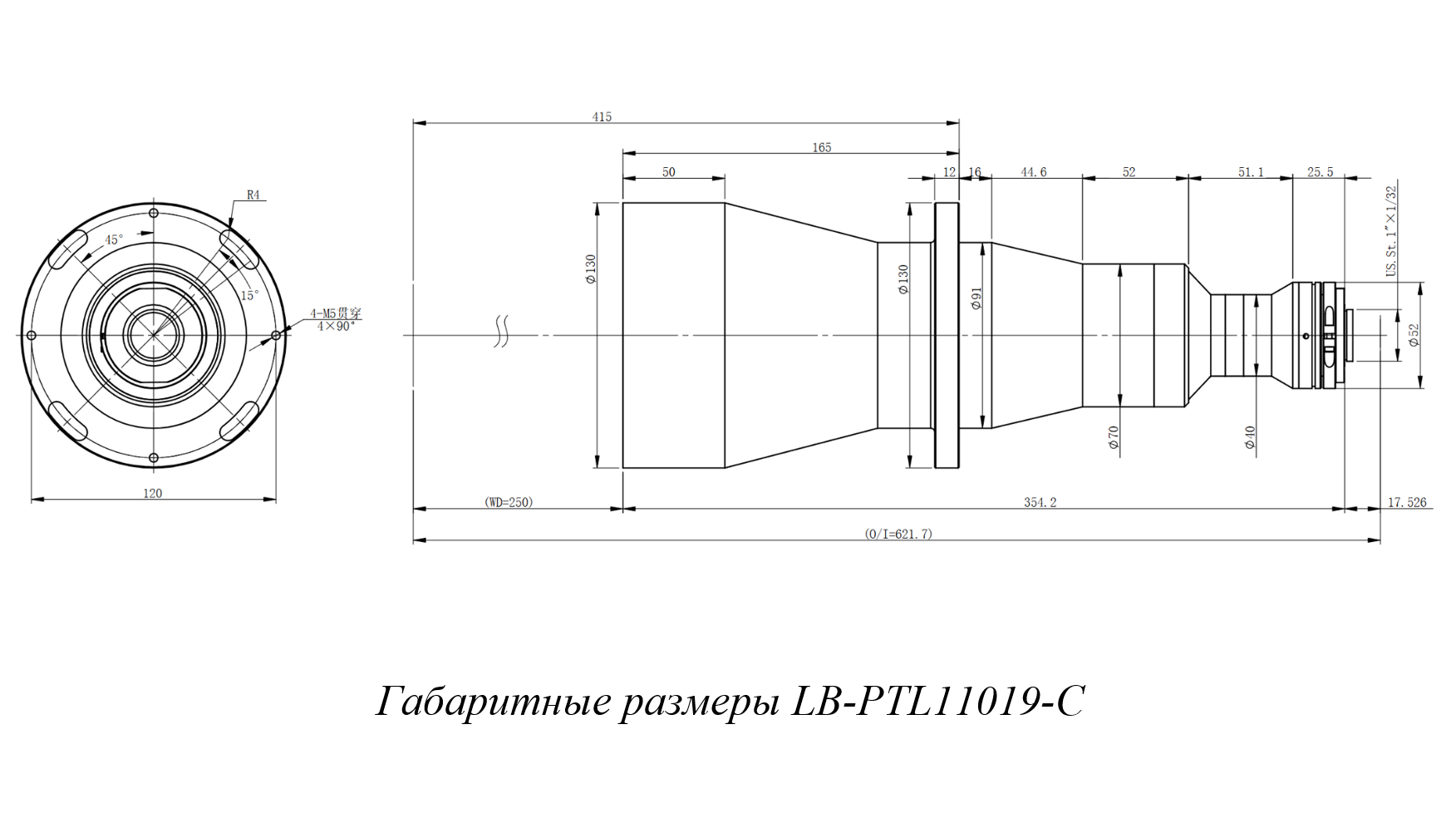

| LB-PTL11019-C | 0,168X | 250 ±3% | Ø110,1 | 25,4 | 25,6 | < 0,017 | Ø130 × 354,2 |

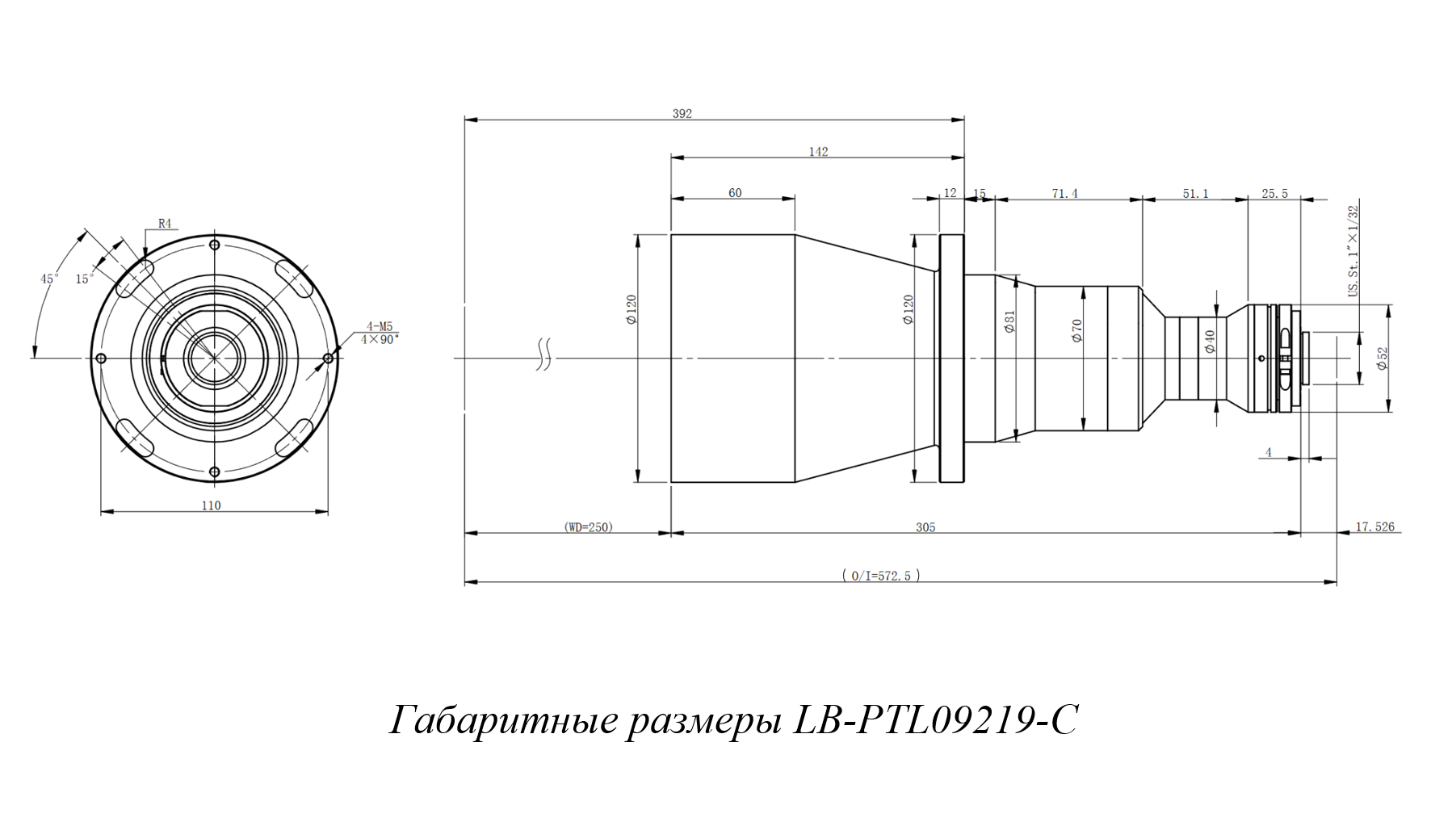

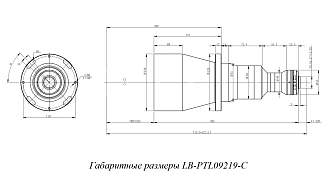

| LB-PTL09219-C | 0,202X | 250 ±3% | Ø91,6 | 17,5 | 21,3 | < 0,017 | Ø120 × 305 |
| LB-PTL08019-C | 0,231X | 180 ±3% | Ø80,1 | 8,8 | 15,1 | < 0,014 | Ø90 × 245,6 |
| LB-PTL06519-C | 0,284X | 160 ±3% | Ø65,1 | 8,8 | 15,1 | < 0,014 | Ø90 × 245,6 |
- Метрология.
- Контроль геометрии сложных механических деталей.
- Контроль качества в микроэлектронике и производстве печатных плат.
- Научные исследования
