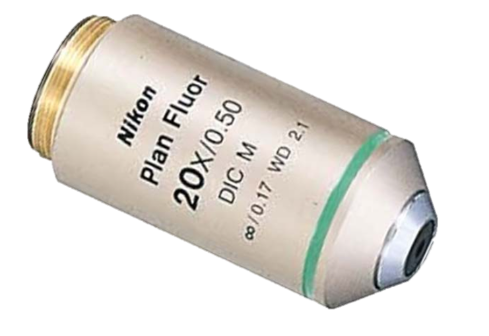

NPLNFL-X - полуапохроматические объективы для микроскопии
- Тип коррекции: полуапохромат.
- Тип иммерсии: воздушная.
- Увеличение: 4X, 10X, 20X, 40X, 60X.
- Числовая апертура (NA): 0,13-0,85.

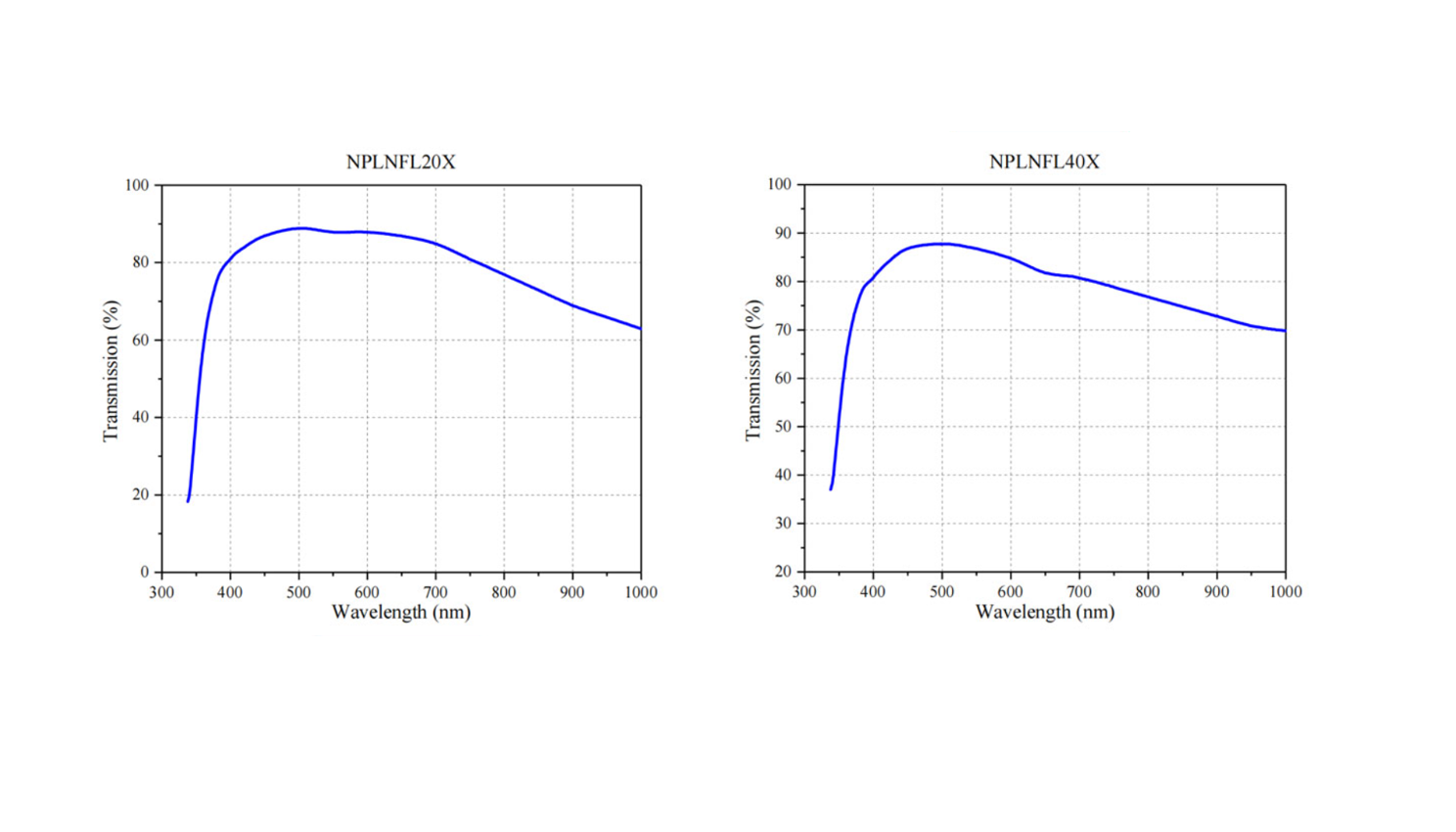

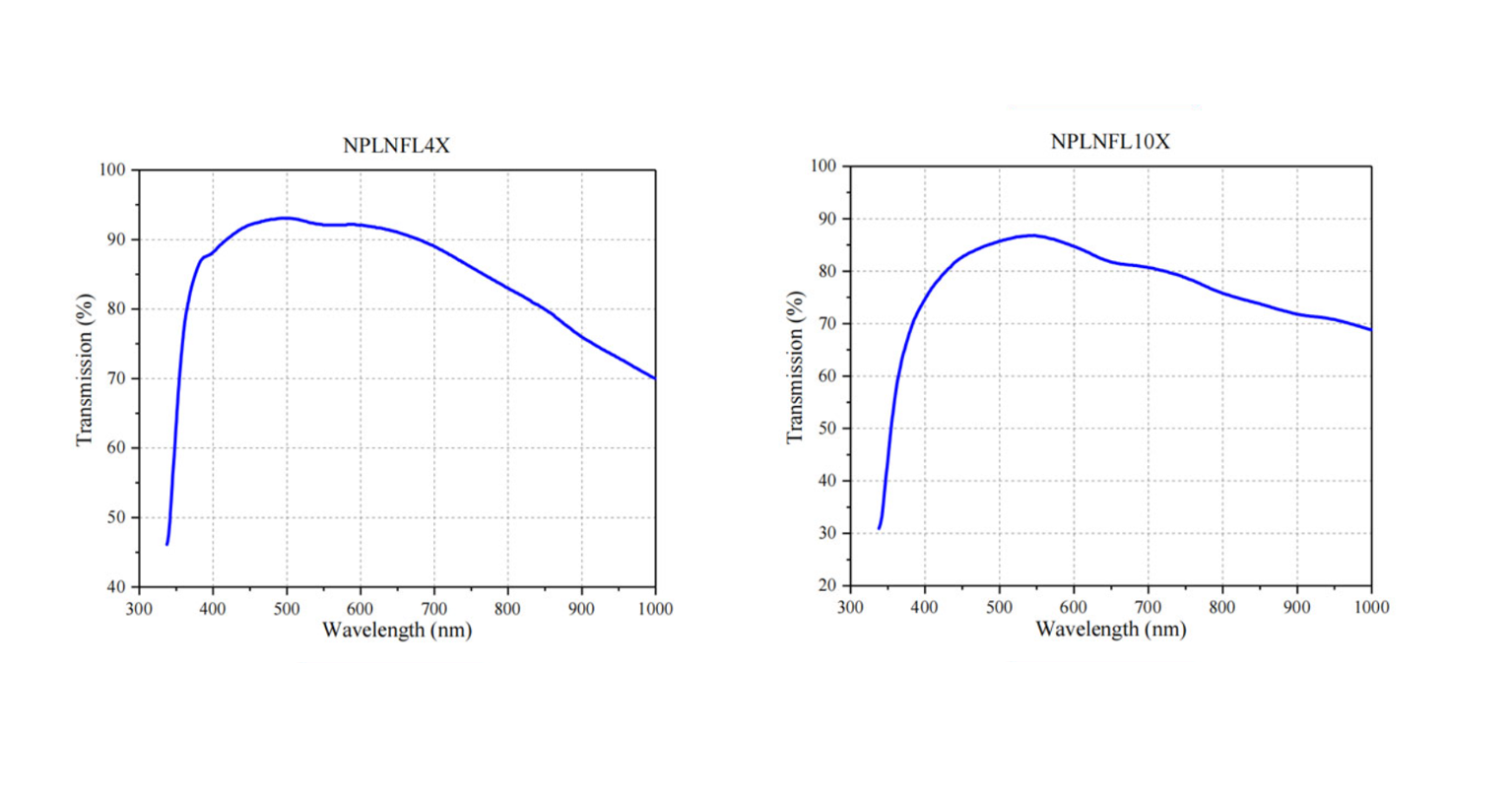

- Рабочий диапазон длин волн: УФ-ближний ИК.
- Рабочее расстояние: 0,31-17,2 мм.
NPLNFL-X представляют собой полуапохроматические объективы с коррекцией на бесконечность и плоским полем, предназначенные для широкого спектра исследовательских задач. Конструкция объективов обеспечивает превосходную коррекцию оптических аберраций в расширенном спектральном диапазоне от ультрафиолетового до ближнего инфракрасного излучения.
Особенностью серии является универсальность применения – объективы с увеличением 10X, 20X, 40X и 60X поддерживают различные методы контрастирования, включая темнопольную, поляризационную и дифференциально-интерференционно-контрастную микроскопию. Все модели имеют унифицированное резьбовое соединение M25×0.75 мм и совместимы с переходными адаптерами для интеграции в стандартные оптические системы. Оптические характеристики объективов NPLNFL-X делают их оптимальным решением для исследований в области материаловедения, полупроводниковой инспекции, биомедицинских исследований и промышленного контроля качества.

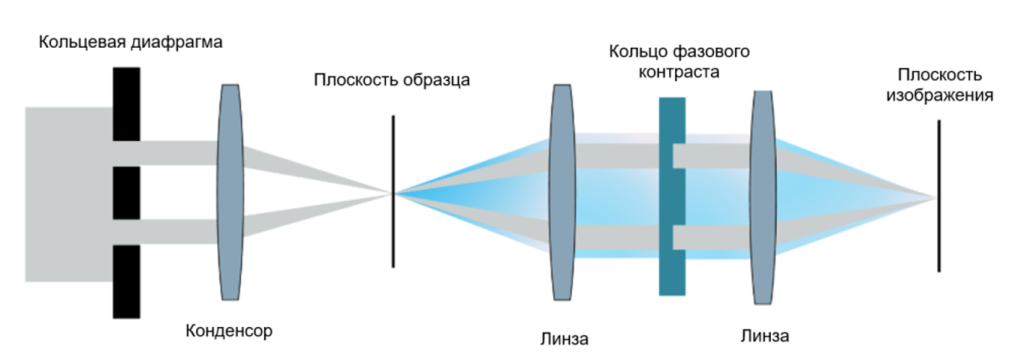

Схема принципа фазово-контрастной визуализации
| Параметр | Значение | Ед. измерения | ||||
|---|---|---|---|---|---|---|
|
Модель
|
NPLNFL4X | NPLNFL10X | NPLNFL20X | NPLNFL40X | NPLNFL60XC | |
| Увеличение | 4 | 10 | 20 | 40 | 60 | Х |
| Числовая апертура (NA) | 0,13 | 0,3 | 0,5 | 0,75 | 0,85 |
|
| Рабочее расстояние | 17,2 | 16 | 2,1 | 0,66 | 0,31-0,40 | мм |
| Фокусное расстояние | 50 | 20 | 10 | 5 | 3,3 | мм |
| Апертура линзы | 13 | 12 | 10 | 7,5 | 5,7 | мм |
| Тип иммерсии | Воздушный / Сухой |
|
||||
| Рабочий диапазон длин волн | УФ - ближний ИК |
|
||||
| Рабочая температура | -18 ~ +60 | °C | ||||
| Парфокальное расстояние | 60 | мм | ||||
| Толщина стекла покрытия | 0-0,17 | 0,17 | 0,17 | 0,17 | 0,11-0,23 | мм |
| Тип резьбы | M25×0,75 | мм | ||||
- Флуоресцентная микроскопия.
- Поляризационная микроскопия.
- Материаловедение.
- Контроль качества.
- Биомедицинские исследования.
