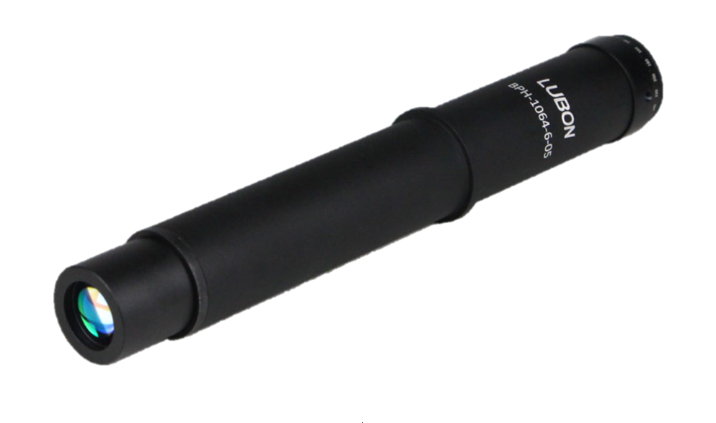

BPH - дифракционные модули формирования пучка Бесселя

Дифракционные модули формирования пучка Бесселя серии BPH представляют собой оптические системы, которые предназначены для интеграции в узел лазерные технологические установки. Модули выполняют ключевую функцию преобразования стандартного гауссова пучка одномодового лазера в бездифракционный бесселев пучок с уникальными характеристиками: большой глубиной фокуса и субмикронным размером центрального пятна. Эта технология открывает возможности для обработки широкого спектра материалов, включая хрупкие и твердые субстраты, с минимальной зоной термического влияния.

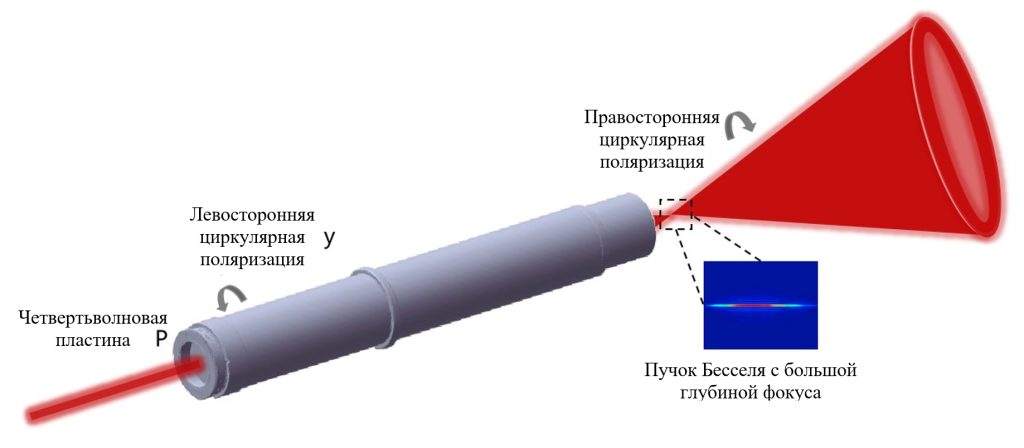

Схема формирования бесселева пучка

В основе работы модулей BPH лежит комбинация дифракционных и преломляющих оптических элементов, интегрированных в единый металлический корпус. Дифракционный оптический элемент – аксикон – генерирует начальный бесселев пучок, а телецентрическая оптическая система выполняет его окончательное формирование, регулируя угол расхождения и уменьшая диаметр центральной доли. На входе модуля установлена четвертьволновая пластина в поворотном держателе, которая преобразует линейно-поляризованное входное излучение в циркулярно-поляризованное, что является необходимым условием для эффективной работы дифракционного аксикона и формирования качественного бесселева пучка.

Принцип формирования бесселева пучка в дифракционных модулях серии BPH

Модули BPH обеспечивают формирование бесселева пучка с глубиной фокуса от 0,5 до 8 мм. Размер центрального пятна не превышает 2 мкм, что обеспечивает высокую плотность энергии, достаточную для абляции большинства материалов. Благодаря увеличенной глубине фокуса по сравнению с традиционными гауссовыми пучками, система позволяет выполнять резку материалов значительной толщины без необходимости перефокусировки. Модульная конструкция со стандартными соединительными размерами обеспечивает простую интеграцию в существующие лазерные системы.
