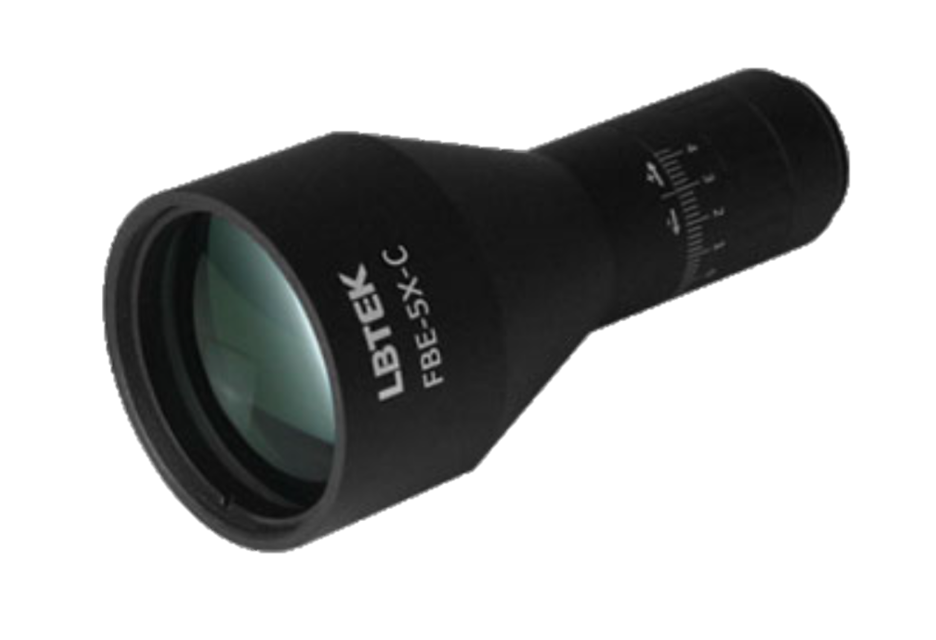

FBE - ахроматические расширители лазерного пучка
- Увеличение: от 2X до 20X.
- Ошибка волнового фронта менее λ/4.
- Диапазон длин волн: 400-700 нм, 700-1100 нм, 1100-1650 нм.
- Тип: ахроматический.
- Галилеева схема.
Ахроматические расширители пучка серии FBE представляют собой оптические системы, построенные по галилеевой схеме. Ключевым преимуществом такой конструкции является отсутствие внутреннего фокуса, что исключает риск повреждения оптики и искажения волнового фронта из-за ионизации воздуха. Это делает серию FBE оптимальным решением для работы с лазерами средней и высокой мощности.
В отличие от стандартных расширителей, модели FBE используют ахроматический дизайн на основе комбинации отрицательной линзы и склеенного ахроматического дублета. Эта конструкция эффективно компенсирует хроматические аберрации, обеспечивая минимальные искажения волнового фронта (< λ/4) во всём заявленном рабочем диапазоне длин волн.

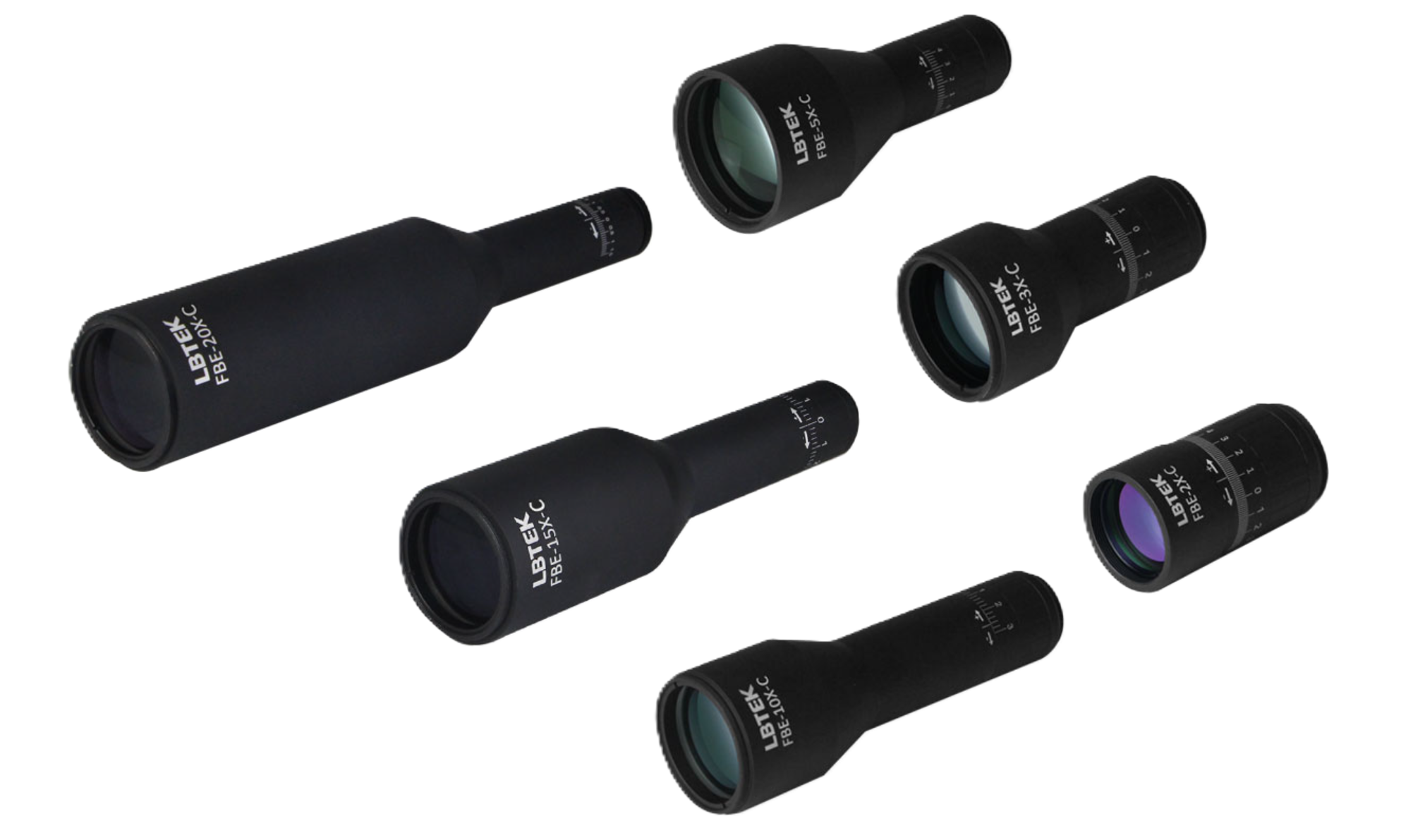

Уникальной особенностью серии является механизм юстировки расходимости пучка. Регулировочное кольцо перемещает внутренние линзы линейно, без вращения. Эта конструкция сводит к минимуму смещение оптической оси луча во время настройки, обеспечивая высокую стабильность в сложных оптических системах. Серия представлена тремя линейками с покрытиями, оптимизированными для видимого (400-700 нм) и ближнего ИК-диапазонов (700-1100 нм, 1100-1650 нм), с коэффициентами увеличения от 2X до 20X.
| Параметр | Значение |
|---|---|
| Тип конструкции | Галилеева, ахроматическая |
| Ошибка волнового фронта | < λ/4 |
| Порог повреждения (LIDT) |
3 Дж/см² (Серия A, C) 7,5 Дж/см² (Серия B) |
| Просветляющее покрытие (Ravg) | < 0,5% |

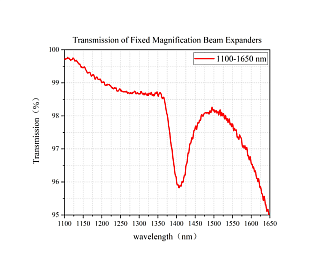

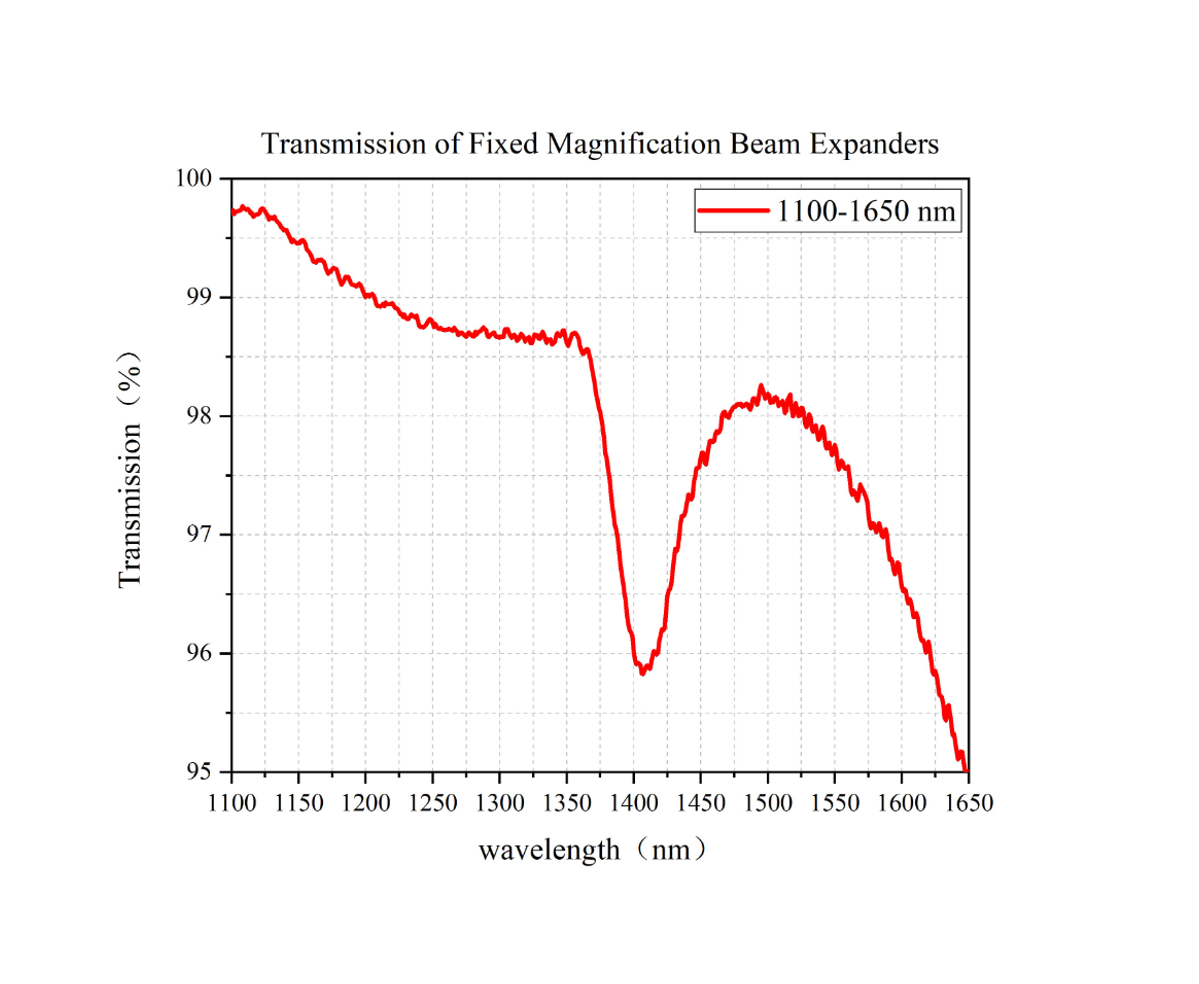

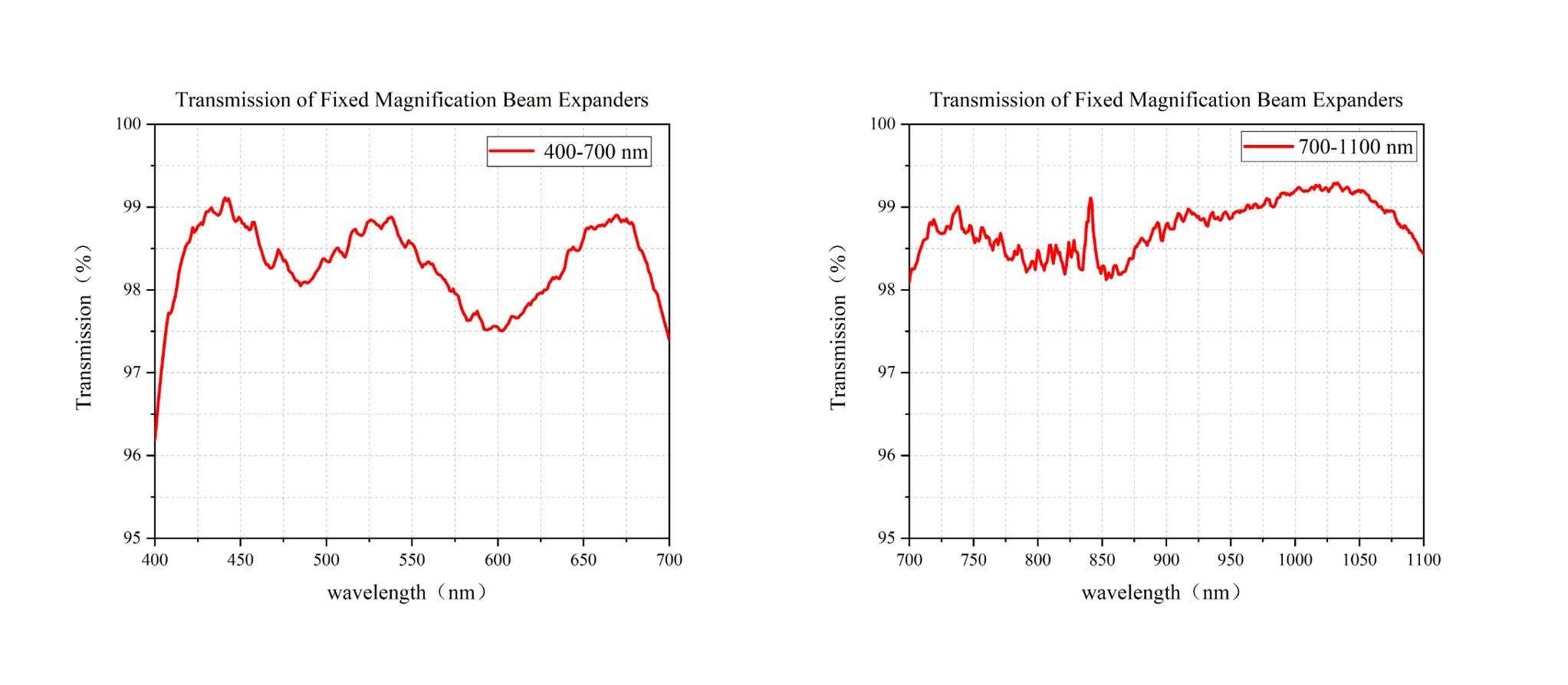

| Общее пропускание | ≥ 93% - 98% |
| Материал корпуса | Анодированный алюминий |
| Расстояние до входной резьбы | 3 нм |

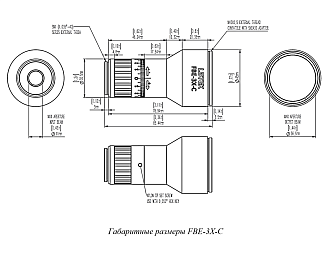

| Модель | Рабочий диапазон, нм | Увеличение | Длина корпуса, мм | Диаметр корпуса (вход/выход), мм | Входная апертура, мм | Диапазон юстировки, м |
|---|---|---|---|---|---|---|
| FBE-2X-A | 400-700 | 2X | 53,88 | Ø29 / Ø30,5 | Ø11 | ±1,2 |
| FBE-3X-A | 400-700 | 3X | 85,44 | Ø30,5 / Ø45 | Ø11 | ±3 |

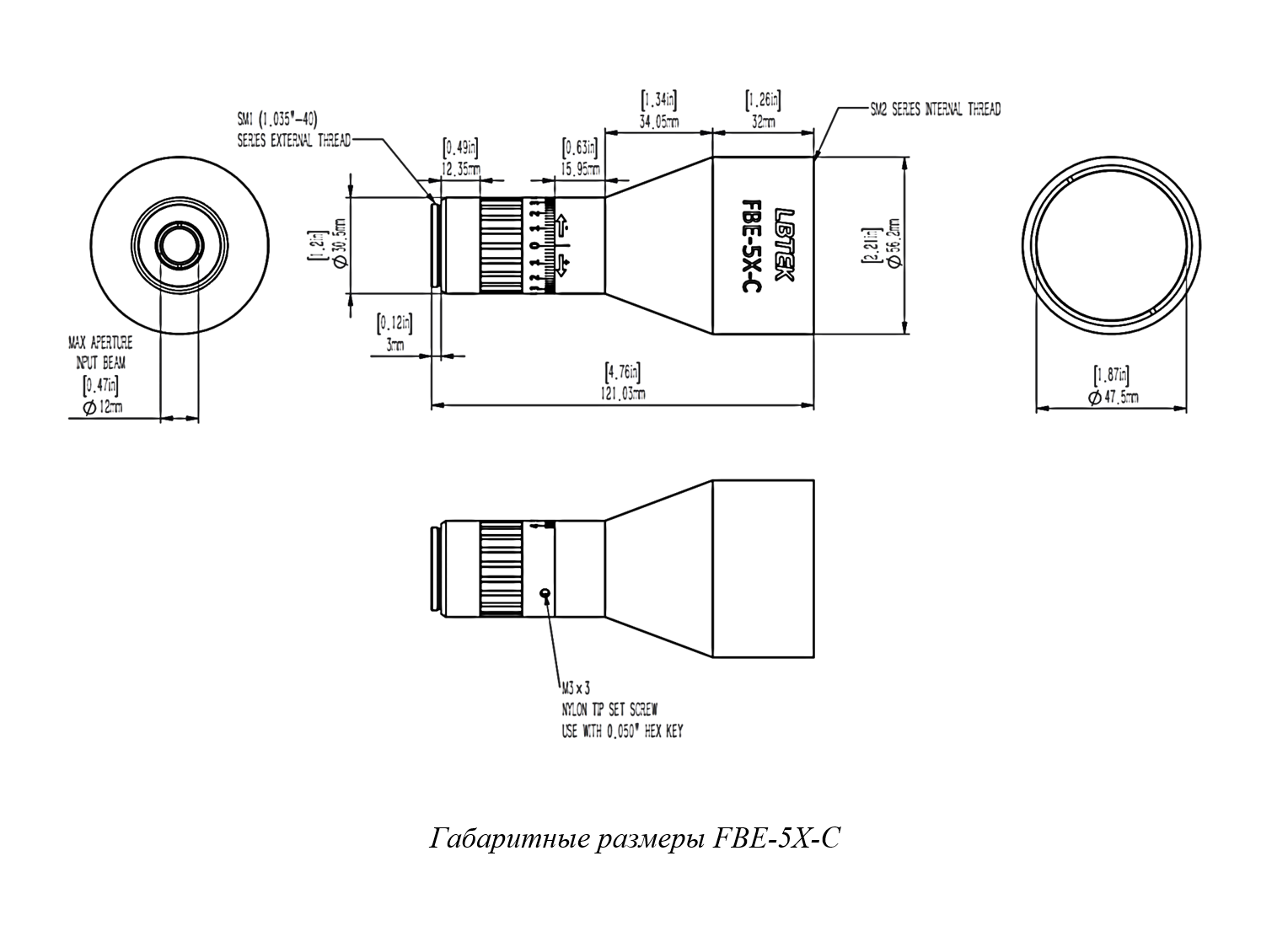

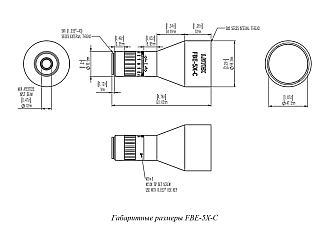

| FBE-5X-A | 400-700 | 5X | 121 | Ø30,5 / Ø56,2 | Ø11 | ±2,5 |
| FBE-10X-A | 400-700 | 10X | 138,5 | Ø30,5 / Ø45 | Ø7 | ±5,5 |
| FBE-15X-A | 400-700 | 15X | 203,5 | Ø30,5 / Ø55,9 | Ø7 | ±20 |
| FBE-20X-A | 400-700 | 20X | 262,5 | Ø30,5 / Ø55,9 | Ø7 | ±55 |
| FBE-2X-B | 700-1100 | 2X | 53,88 | Ø29 / Ø30,5 | Ø11 | ±1,2 |
| FBE-3X-B | 700-1100 | 3X | 85,44 | Ø30,5 / Ø45 | Ø11 | ±3 |
| FBE-5X-B | 700-1100 | 5X | 121 | Ø30,5 / Ø56,2 | Ø11 | ±2,5 |
| FBE-10X-B | 700-1100 | 10X | 138,5 | Ø30,5 / Ø45 | Ø7 | ±5,5 |
| FBE-15X-B | 700-1100 | 15X | 203,5 | Ø30,5 / Ø55,9 | Ø7 | ±20 |
| FBE-20X-B | 700-1100 | 20X | 262,5 | Ø30,5 / Ø55,9 | Ø7 | ±55 |

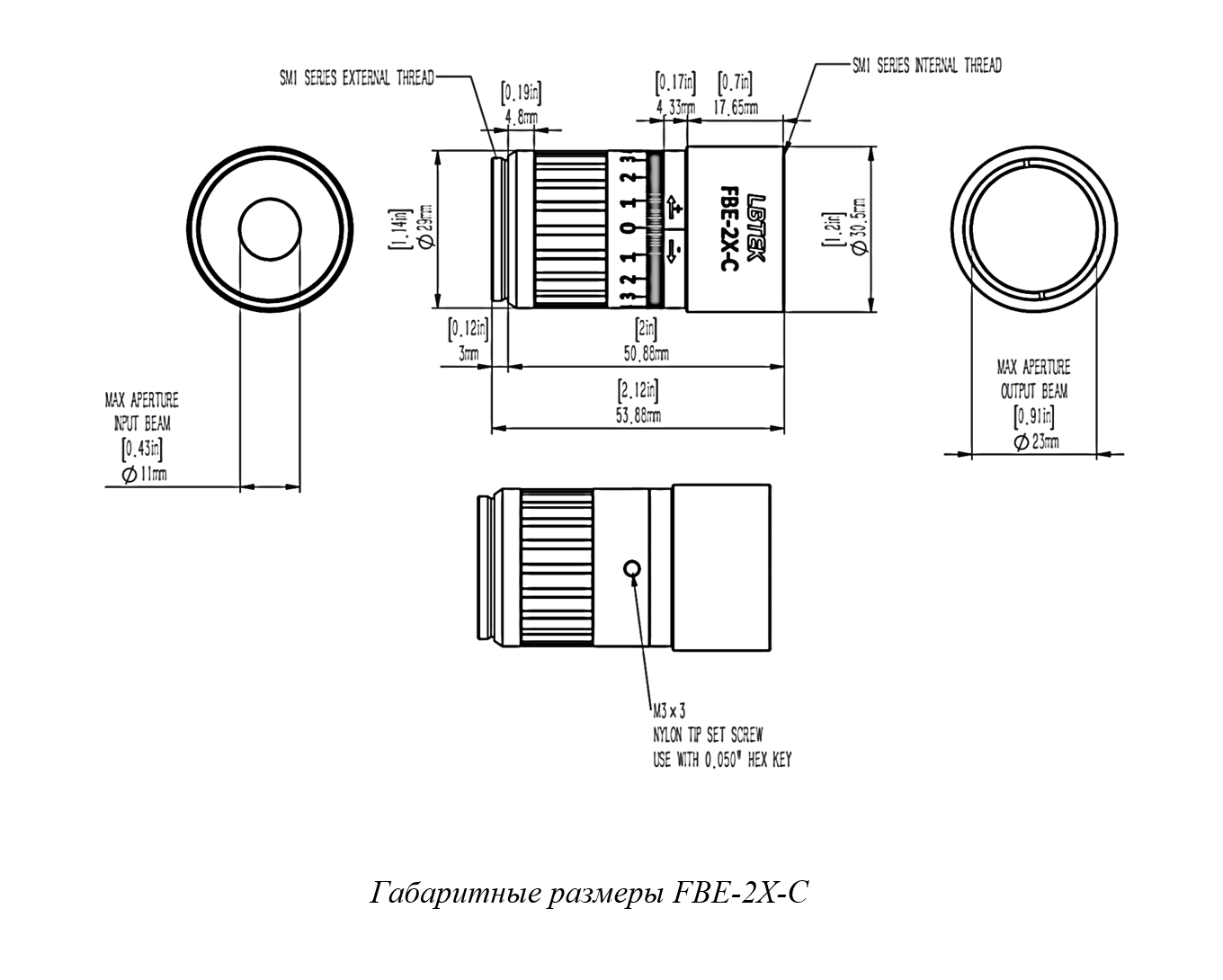

| FBE-2X-C | 1100-1650 | 2X | 53,88 | Ø29 / Ø30,5 | Ø11 | ±1,2 |

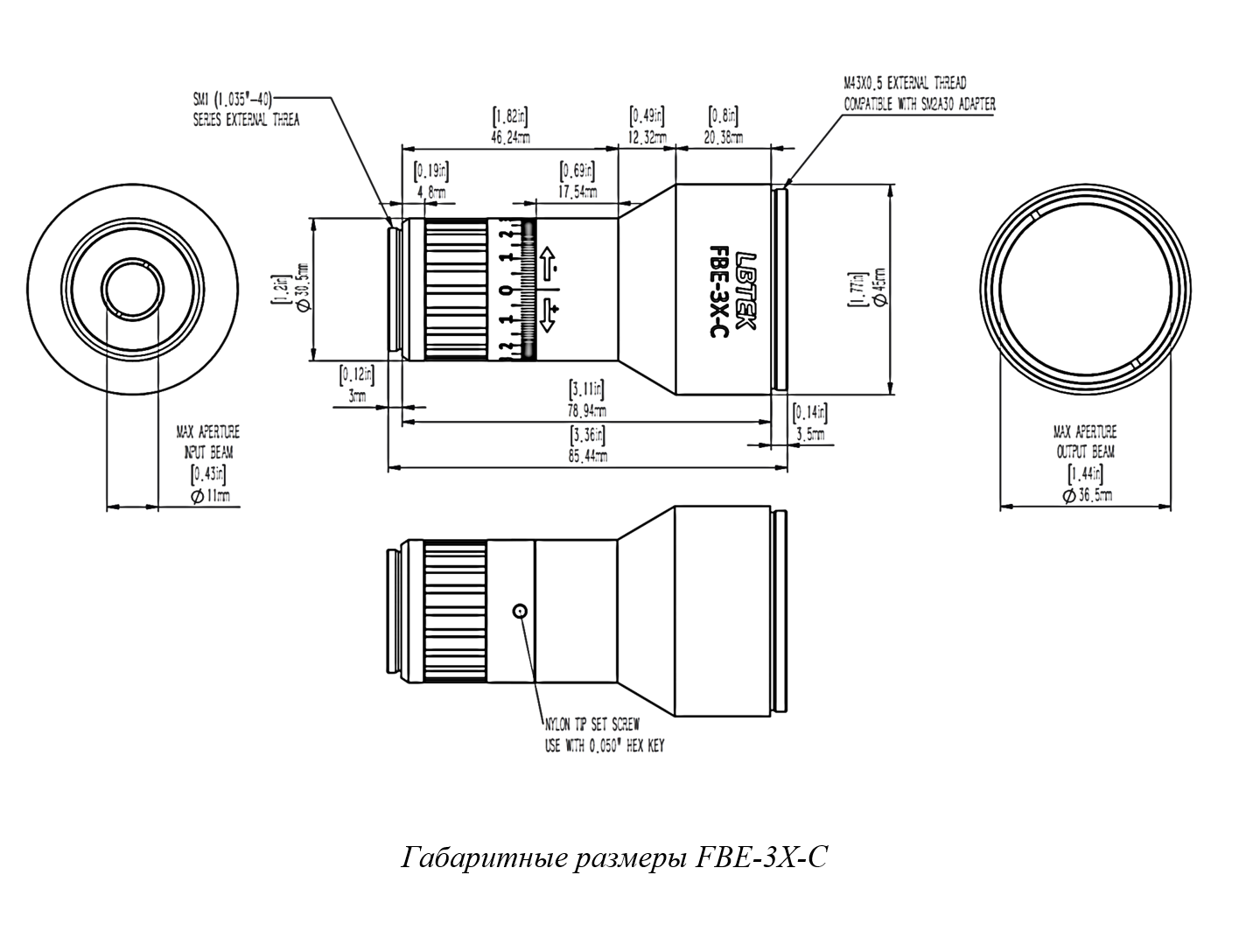

| FBE-3X-C | 1100-1650 | 3X | 85,44 | Ø30,5 / Ø45 | Ø11 | ±3 |
| FBE-5X-C | 1100-1650 | 5X | 121 | Ø30,5 / Ø56,2 | Ø11 | ±2,5 |
| FBE-10X-C | 1100-1650 | 10X | 138,5 | Ø30,5 / Ø45 | Ø7 | ±5,5 |
| FBE-15X-C | 1100-1650 | 15X | 203,5 | Ø30,5 / Ø55,9 | Ø7 | ±20 |
| FBE-20X-C | 1100-1650 | 20X | 262,5 | Ø30,5 / Ø55,9 | Ø7 | ±55 |
- Биомедицинская визуализация.
- Рамановская и флуоресцентная спектроскопия.
- Обработка материалов.
- Лазерные измерительные системы.
- Научные исследования.
