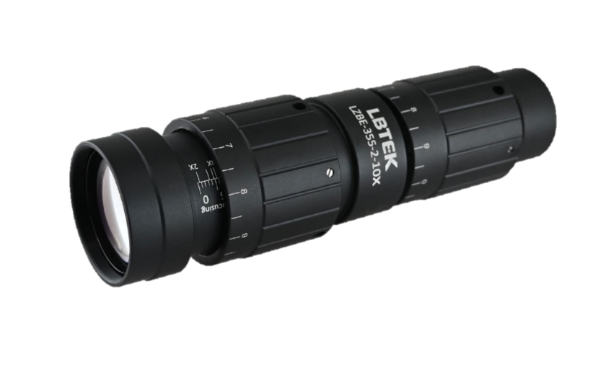

LZBE - расширители лазерного пучка с переменным увеличением

Расширители лазерного пучка серии LZBE представляют собой оптические системы с переменным увеличением, построенные по галилеевой схеме. Ключевым преимуществом данной конструкции является отсутствие внутреннего фокуса, что исключает риск ионизации воздуха и повреждения оптических элементов при работе с импульсными лазерами высокой мощности.

Система состоит из трех групп линз, изготовленных из ультрафиолетового плавленого кварца (UVFS), обеспечивающего высокий порог лазерного повреждения. Относительное перемещение первой и второй групп линз изменяет коэффициент увеличения системы, в то время как перемещение второй и третьей групп регулирует расходимость выходного пучка. Механический корпус оснащен четкими метками, соответствующими различным коэффициентам увеличения. Для получения коллимированного выходного пучка достаточно совместить соответствующие метки на входном и выходном кольцах.

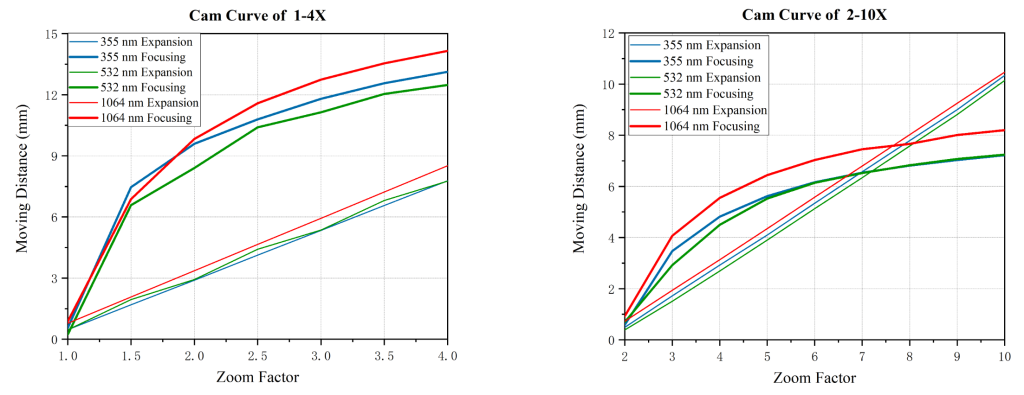

 Калибровочная кривая расширителя
